18

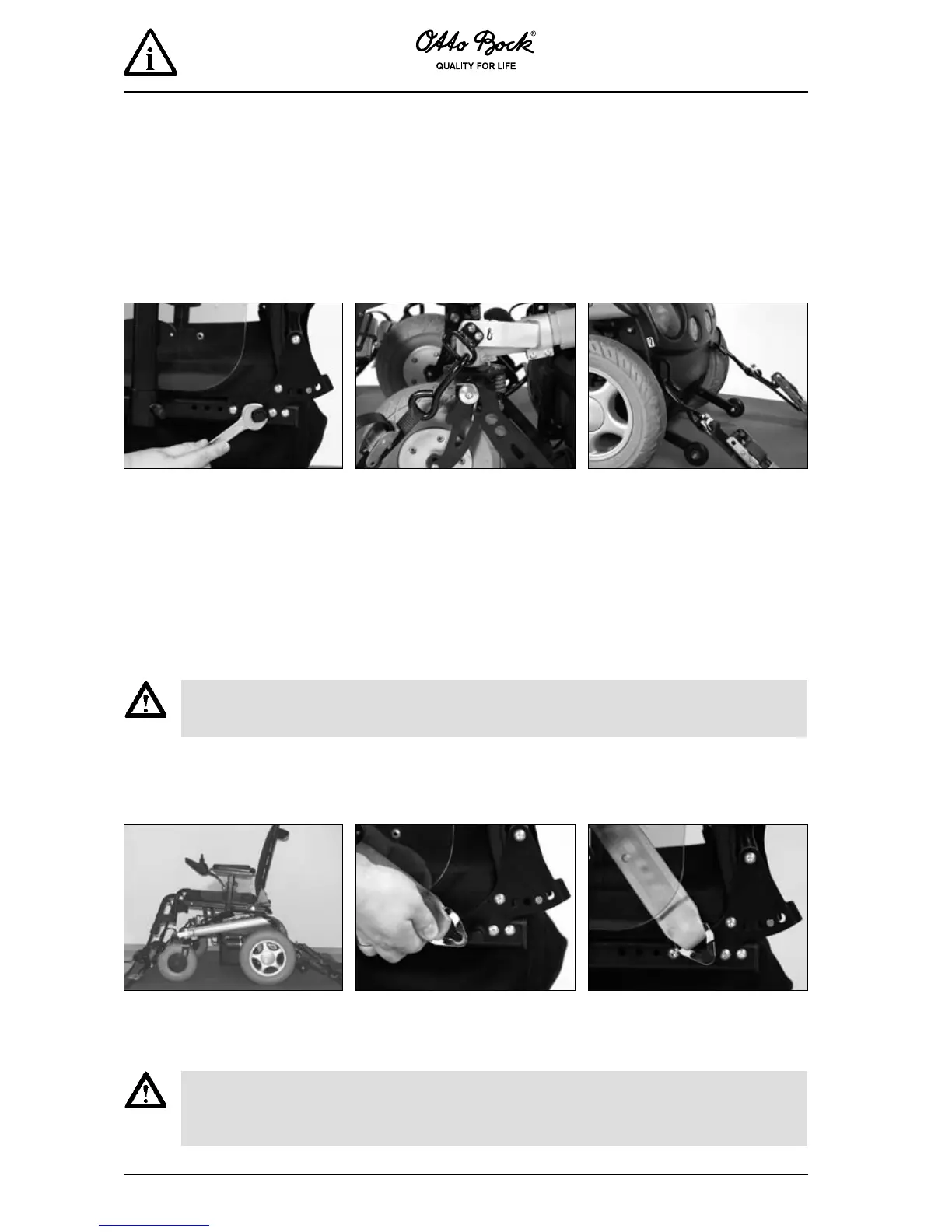

6 Produktspezische Anweisungen – Elektro-Rollstühle
– B500/B600 –
Sie benötigen zur Montage des Fixierungssets 491S00=SK022 nachfolgendes Werkzeug: Ringschlüssel Gr.
13 und 17, Innensechskantschlüssel Gr. 4 und Gr. 5
Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Ziehen Sie alle Verschrau-
bungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel gedreht haben.
Schrauben Sie die mitgelieferten
„Pins“ links und rechts an die Hal-
teplatten.
Verschrauben Sie je einen Anker-
punkt links und rechts am Vorder-
rahmen hinter den Lenkköpfen. Die
Hutmuttern müssen nach Innen zei-
gen und die Hakensymbole müssen
jeweils nach außen zeigen.
Die Ankerplatten am Hinterrahmen
sind schon ab Werk vorhanden.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus, nach
außen und hängen Sie das Ende des Beckengurtes am "Pin" der gegen-
überliegenden Seite ein.
Montage der Fixierungspunkte am Produkt
B500/B600 mit richtig angebrach-
ten Befestigungsgurten.
Dieser Elektrorollstuhl ist mit einer winkelverstellbaren Rückenlehne ausgestattet. Vor Fahrtbeginn
ist die Rücklehne in eine annähernd aufrechte Position zu bringen und das Einrasten der Verrie-
gelung in die Arretierung auf beiden Seiten zu prüfen. Beachten Sie hierzu die Angaben in der
Bedienungsanleitung des Elektrorollstuhl.
Leider können die Fixierungssets nicht bei allen Ausstattungs- und Zubehörkombinationen eingesetzt
werden. Bestehende Einschränkungen in der Kombination von Ausstattung und Zubehör entnehmen
Sie bitte dem Infoblatt 647F231.
