34
7 Produktspezische Anweisungen – Manuelle Rollstühle
– BRAVO Racer –

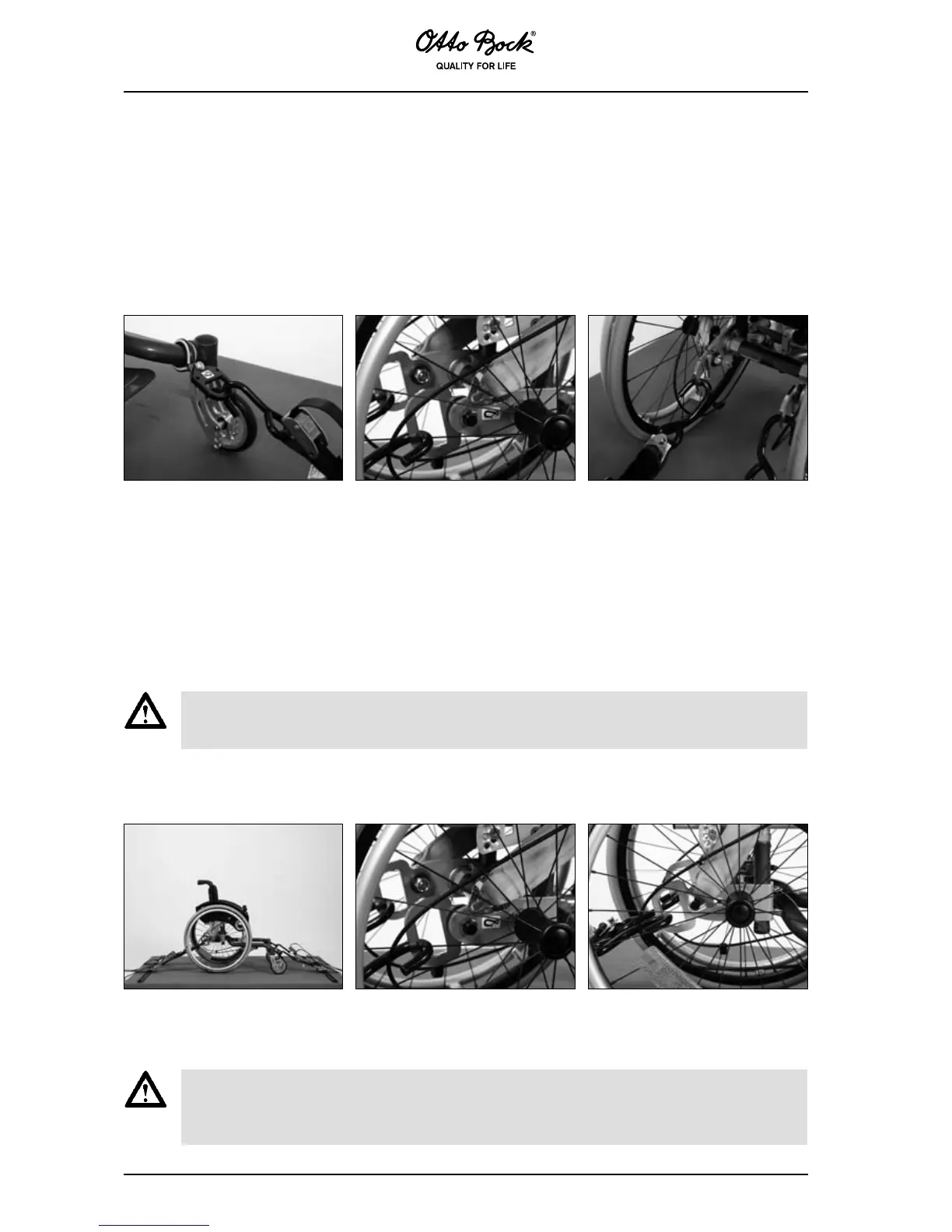

Führung des Beckengurtes
Montage-Tipp: Legen Sie die Schellen an den angezeigten Stellen um den Rahmen. Ziehen Sie alle Verschrau-
bungen erst fest, wenn Sie alle Schellen und Ankerplatten montiert und in die richtigen Winkel gedreht haben.
Verschrauben Sie je einen Ankerpunkt
links und rechts am Vorderrahmen
hinter den Lenkköpfen. Die Halteösen
müssen nach vorn und Ankersymbole
nach oben zeigen.
Verschrauben Sie je eine Ankerplatte links und rechts innen am hinteren
Rahmenteil. Die Halteösen und die Ankersymbole müssen nach Außen
zeigen. Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus
nach außen und hängen Sie das Ende des Beckengurtes am „Pin“ auf
der Ankerplatte ein.
Stecken Sie je ein Ende des Beckengurtes von der Sitzseite aus nach
außen und hängen Sie das Ende des Beckengurtes am „Pin“ auf der
Ankerplatte ein.
Montage der Fixierungspunkte am Produkt
BRAVO Racer mit richtig ange-
brachten Befestigungsgurten.
Dieser Rollstuhl kann mit einer fest winkeleinstellbaren Rückenlehne ausgestattet sein. Um einen
sicheren Transport des Rollstuhl-Insassen im Fahrzeug zu gewährleisten, muss die Rückenlehne
in annähernd aufrechter Position montiert sein. Beachten Sie hierzu die Angaben in der Bedie-
nungsanleitung des Rollstuhls.
Leider können die Fixierungssets nicht bei allen Ausstattungs- und Zubehörkombinationen eingesetzt
werden. Bestehende Einschränkungen in der Kombination von Ausstattung und Zubehör entnehmen
Sie bitte dem Infoblatt 646F201.
Fixierung mit Halteösen
Sie benötigen zur Montage des Fixierungssets 481S00=SK040 nachfolgendes Werkzeug:
Ringschlüssel Gr. 10 und Gr. 13, Innensechskantschlüssel Gr. 4 und Gr. 5
