Italiano -

103

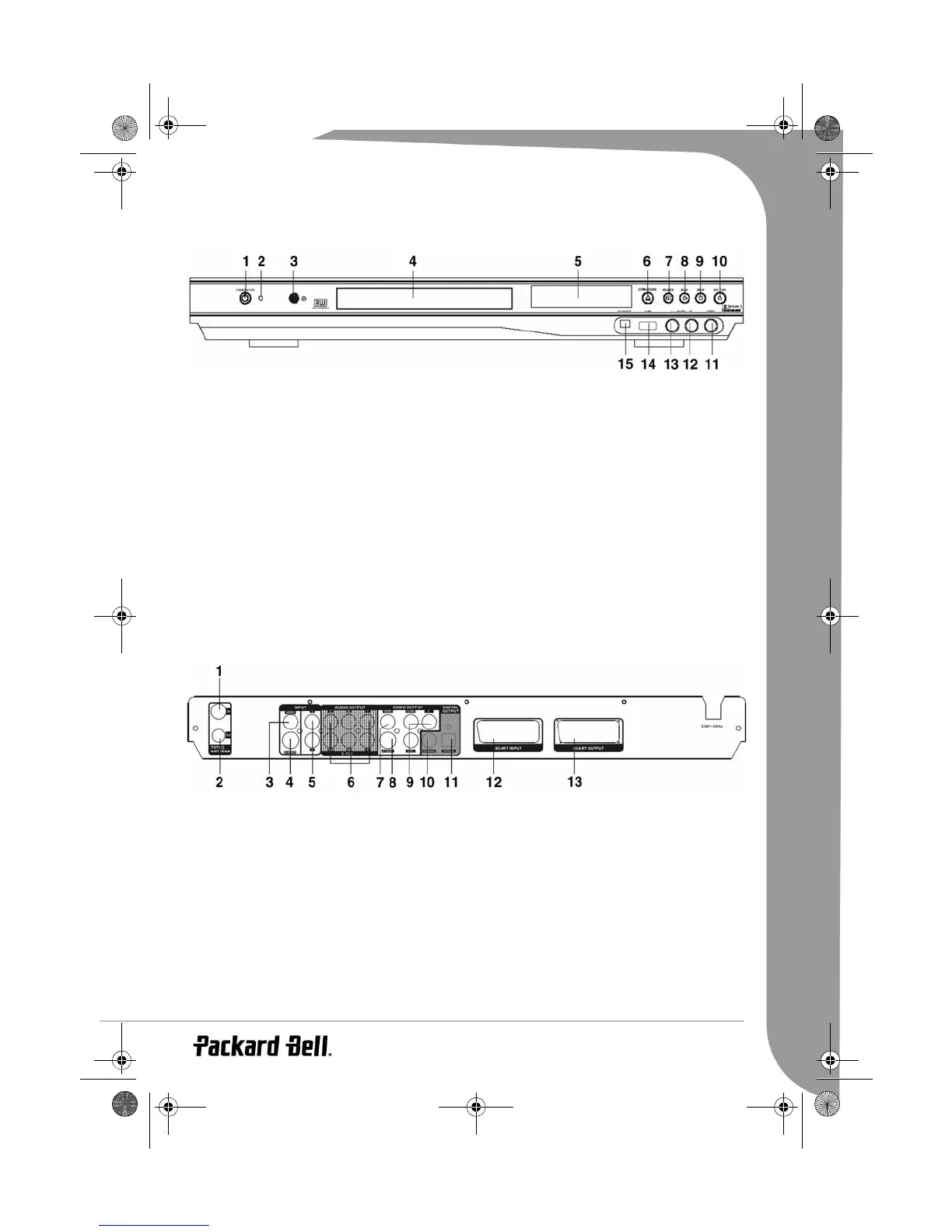

Caratteristiche e controlli del pannello frontale

1. TASTO STANDBY/ON

2. LED STANDBY

3. IR (REMOTE SENSOR)

4. SPORTELLO DVD

5. DISPLAY VFD

6. TASTO OPEN/CLOSE (APRI/CHIUDI)

7. TASTO AV

8. TASTO PLAY

9. TASTO STOP

10. TASTO DI REGISTRAZIONE

11. INGRESSO VIDEO COMPOSITO (FRONTALE)

12. INGRESSO AUDIO (ANTERIORE DESTRO)

13. INGRESSO AUDIO (ANTERIORE SINISTRO)

14. INGRESSO USB

15. INGRESSO DIGITALE VIDICON

Schema del pannello posteriore

1. INGRESSO SEGNALE RF 7. USCITA VIDEO COMPOSITO

2. USCITA SEGNALE RF 8. USCITA S-VIDEO(POSTERIORE)

3. INGRESSO VIDEO COMPOSITO (POSTERIORE)

USCITA COMPONENT VIDEO (Y, Cr/Pr, Cb/Pb)

4. INGRESSO S-VIDEO 10. USCITA AUDIO DIGITALE COASSIALE

5. INGRESSO AUDIO (POSTERIORE SINISTRO/

DESTRO)

11. USCITA AUDIO OTTICA DIGITALE

12. INGRESSO SCART

6. USCITA AUDIO 5.1 CANALI (L, R, SL, SR, C,

SW)

13. USCITA SCART
