39 -
Guide de l'utilisateur du graveur de DVD EDR 2000
PREMIERS PAS - BRANCHEMENT

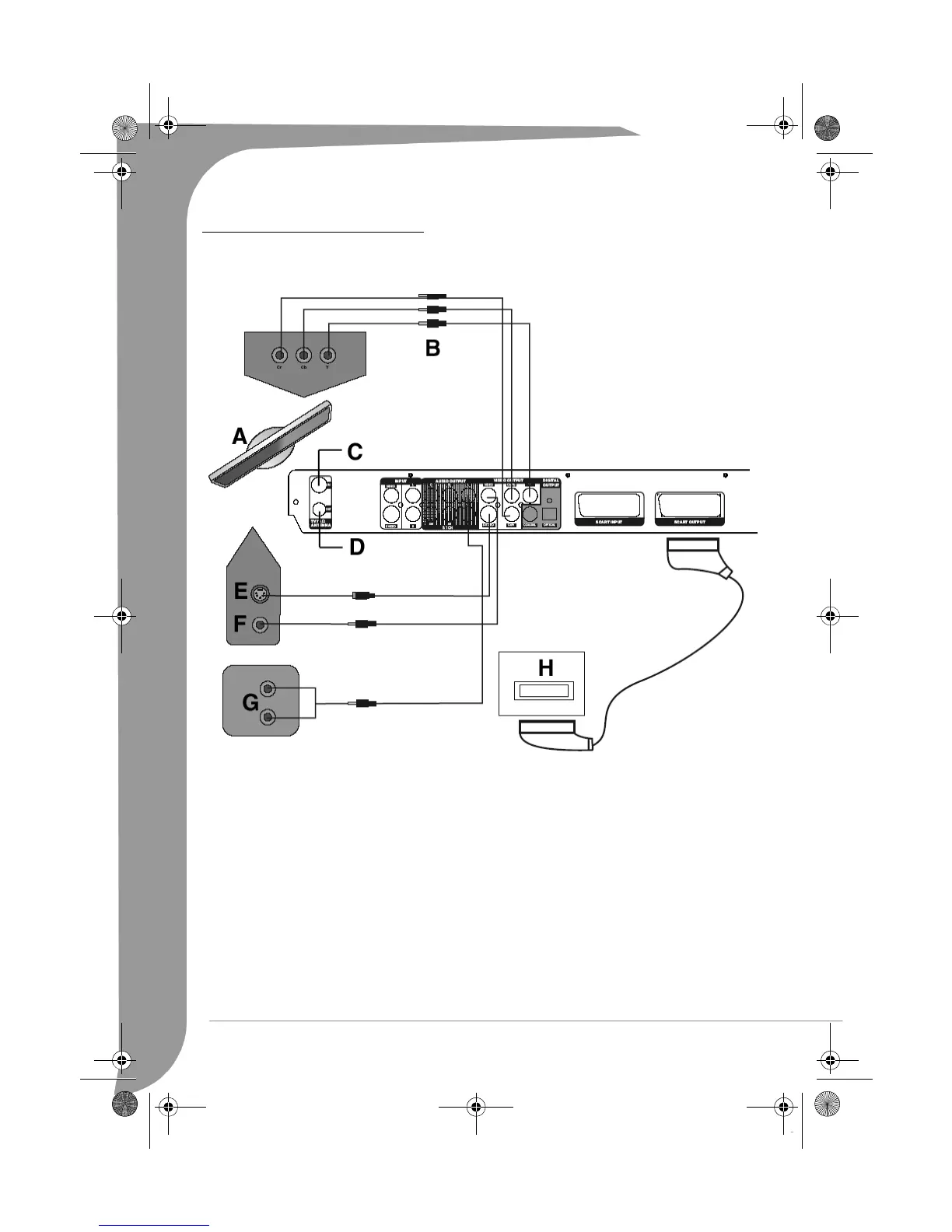

Branchement sur un téléviseur
A. TV
B. Sortie vidéo en composantes
C. Entrée d'antenne RF
D. Sortie d'antenne RF
E. Entrée S-Video
F. Entrée vidéo
G. Entrée audio
H. Entrée PÉRITEL
Trois types de sorties vidéo sont disponibles : vidéo en composantes, S-Video et vidéo composite. En termes
de qualité d'image, la sortie vidéo en composantes est la meilleure. La sortie S-Video vient en second tandis
que la sortie vidéo composite est la moins satisfaisante. Une sortie Péritel est également disponible. Des
sorties vidéo composite (CVBS), vidéo en composantes (RVB) et audio (G & D) sont intégrées au connecteur
de sortie Péritel. Lorsque vous utilisez la sortie Péritel, aucun des câbles susmentionnés n'est nécessaire pour
effectuer les branchements.
EDR-2000-UG.book Page 39 Jeudi, 20. octobre 2005 8:32 08
