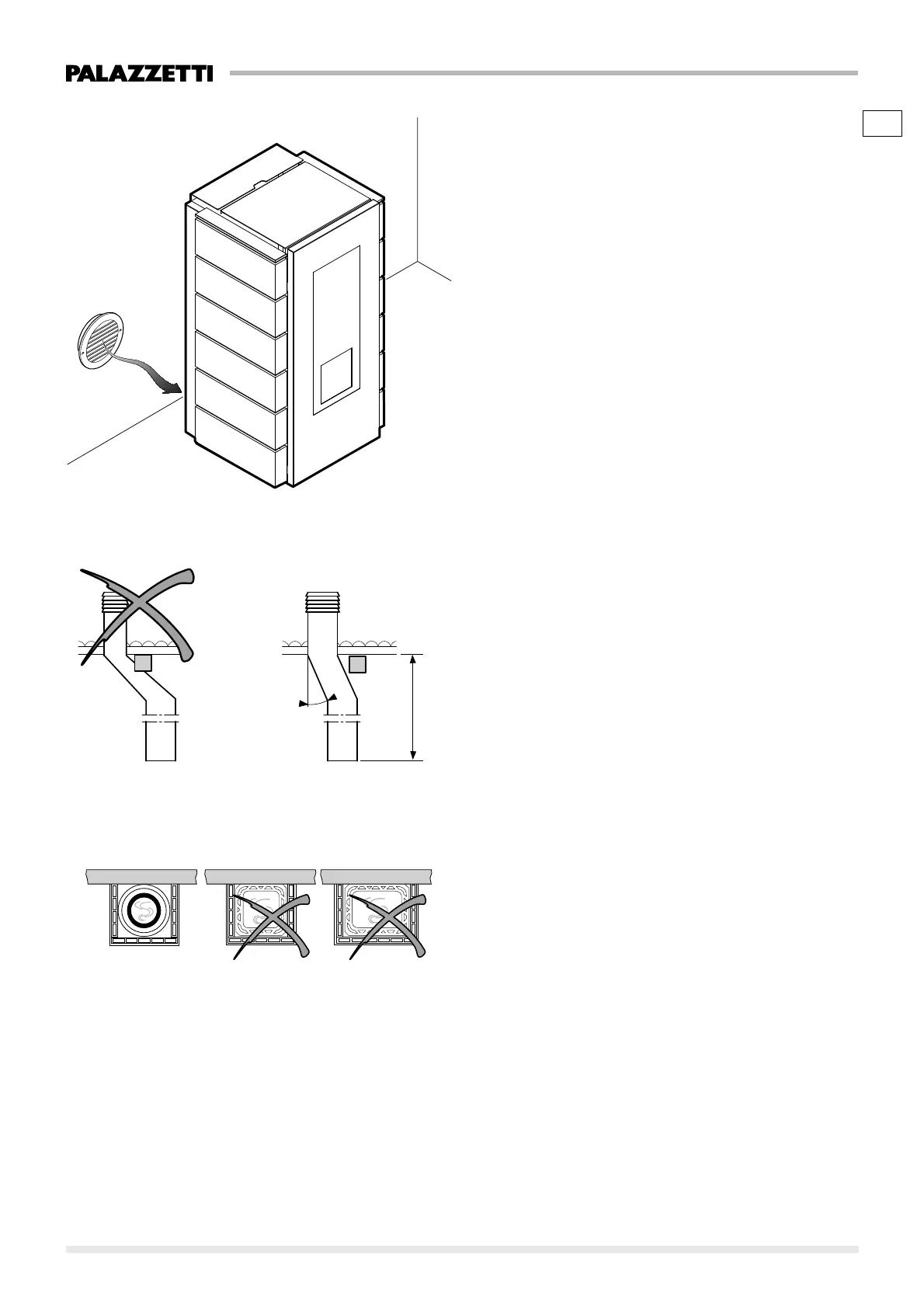

Fig. 6.1.1
Fig. 6.1.2
max 45°
3,5 - 4 m
Fig. 6.1.3
6 INSTALLAZIONE
6.1 PARAMETRI DI INSTALLAZONE
Per garantire un regolare funzionamento della stufa
è necessario seguire alcune regole fondamentali che
riguardano la PRESA
D’ARIA, la CANNA FUMARIA
e l’INST
ALLAZIONE
(Rif. norma UNI 10683).
- La PRESA D’ARIA ESTERNA è indispensabile per
assicurare un adeguato affl usso di ARIA di COMBU-
STIONE, soprattutto se vi sono serramenti con vetri
doppi e guarnizioni. Praticare un foro su una parete
che dà all’esterno. Il foro dovrà essere fatto possi-
bilmente dietro o a lato dell’apparecchiatura e dovrà
essere dotato di griglia anti-insetto(fi g. 6.1.1).
La norma UNI 10683 vieta il prelievo di aria combu-
rente da garage, magazzini di materiale combustibile.
Il foro di presa d’aria esterna comburente non deve
essere collegato alla stufa mediante tubazione
Qualora nel locale ci siano altri apparecchi di ri-
scaldamento le prese dell’aria comburente devono
garantire il volume necessario di aria al corretto
funzionamento di tutti i dispositivi. Nel caso in cui
nella stanza dove è ubicata la stufa siano presenti e
funzionanti uno o più ventilatori di estrazione (cappe
di aspirazione) si potrebbero verifi care malfunziona-
menti alla combustione causati dalla scarsità di aria
comburente.
- Le dimensioni della CANNA FUMARIA dovranno
essere conformi a quanto riportato nella scheda DATI
GENERALI. È consigliabile l’uso di canne fumarie
coibentate in refrattario o in acciaio inox di sezione
circolare, con pareti interne a superfi cie liscia. La
sezione della canna fumaria dovrà mantenersi co-
stante per tutta la sua altezza. Si consiglia un’altezza
minima di 3,5 ÷ 4 m (fi g. 6.1.2).
È opportuno pre
vedere, sotto l’imbocco del canale
da fumo, una camera di raccolta per materiali solidi
ed eventuali condense. Le caratteristiche della
canna fumaria devono essere conformi alle norme
EN 10683 - EN 1856-1-2 - EN 1857 - EN 1443 - EN
13384-1-3 - EN 12391-1.
Canne fumarie FATISCENTI, costruite con materiale
non idoneo (fi brocemento, acciaio zincato, ecc... con
superfi cie interna ruvida e porosa) sono fuorilegge e
pregiudicano il buon funzionamento del caminetto.
- Un PERFETTO TIRAGGIO è dato soprattutto da una
canna fumaria libera da ostacoli quali strozzature,
percorsi orizzontali, spigoli; eventuali spostamenti
di asse dovranno avere un percorso inclinato con
angolazione max di 45° rispetto alla verticale, meglio
ancora se di soli 30°. Questi spostamenti vanno ef-
fettuati preferibilmente in prossimità del comignolo.
-
II RACCORDO FUMI tra caminetto e canna fumaria
deve essere fatto con appositi tubi e curve in acciaio
alluminato rigidi, con spessore di almeno 2 mm
o acciaio inox con spessore 1 mm che facilitano
l’installazione e danno garanzia di funzionalità e
resistenza; è vietato l’utilizzo di tubi metallici fl essibili
e/o in fi brocemento.
- II COMIGNOLO deve essere del tipo ANTIVENTO
con sezione interna equivalente a quella della canna
fumaria e sezione di passaggio fumi in uscita almeno
DOPPIA di quella interna della canna fumaria (fi g.
6.1.3).
