Palazzetti CLEMY - Fase DI Lavoro

40/80 cod. 004770261 - 11/2008 CLEMY
IT

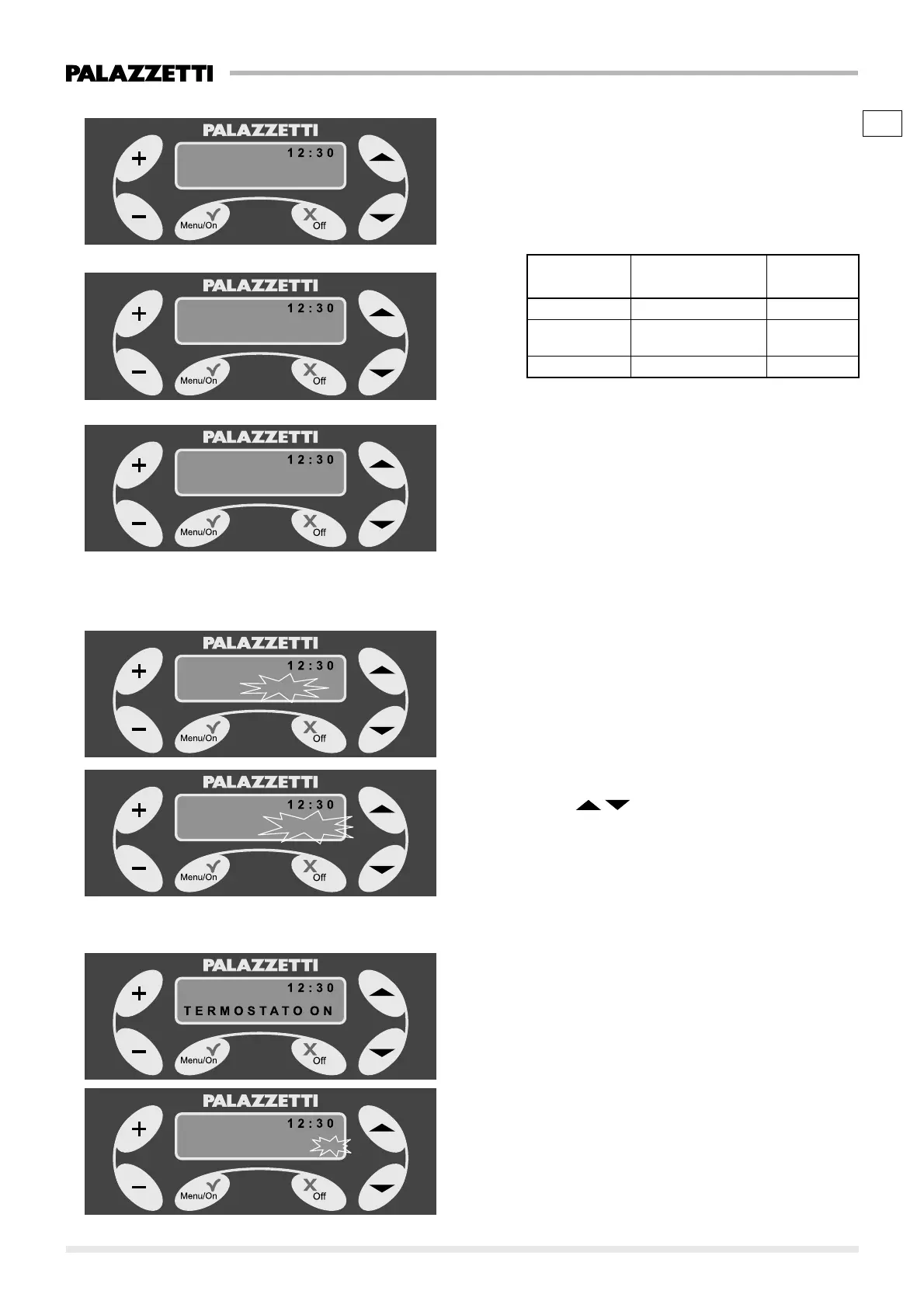

7.4 FASE DI LAVORO
Ad accensione avvenuta, il display visualizzerà sulla
prima riga la scritta “set LAVORO” e sulla seconda i
parametri di lavoro che potranno apparire ciclicamente
oppure tutti assieme su un’unica riga, in base al tipo di
menù selezionato.
Tabella parametri visualizzati a display
PARAMETRI MENU ROTANTE
COMPRESSO
MENU
POTENZA POTENZA= [valore] P= valore
REGOLAZIONE
TEMP. ACQUA
Set T. acqua= [valore] T= ___/valore
T. ACQUA T. acqua= [valore] T= valore/___
7.4.1 Descrizione dei parametri
POTENZA
Defi nisce la potenza a cui lavora la stufa (Fig. 7.4.1)
regolabile dal valore minimo 1 a quello massimo 6.
SET T. ACQUA
Indica la temperatura dell’acqua che si desidera avere
nell’impianto di riscaldamento (Fig. 7.4.2).
È possibile impostare il valore tra un minimo di 60° ed
un massimo di 85°.
T. ACQUA
Segnala la temperatura effettiva dell’acqua circolante
nell’impianto di riscaldamento (Fig. 7.4.3).
7.4.2 Regolazione dei parametri
Se è impostato il menù rotante:
aumentare o diminuire il valore del parametro desiderato,
con i pulsanti “+” e “-”, quando viene visualizzato sul
display.
Se è impostato il menù compresso:
abilitare la modifi ca dei parametri premendo il pulsante
“+”. Spostarsi da un parametro all’altro con i pulsanti
freccia “
“ e modifi carne i valori con i pulsanti
“+” e “-”.
)
Quando la temperatura dell’acqua (T.acqua) si
avvicinerà al valore della temperatura impostata
(Set T. acqua), la stufa autoregolerà la propria
potenza per mantere costante la temperatura
dell’acqua.
Quando il valore della temperatura dell’acqua sarà
raggiunto, il display visualizzerà (fi g. 7.4.4):
- il valore del parametro T.acqua lampeggiante se è
impostato il menù ROTANTE;
- le due temperature Set T. acqua e T.acqua lampeggianti
se è impostato il menù COMPRESSO.
In questo stato è possibile che il valore della potenza
reale non coincida con il valore impostato.
)
Nel caso di installazione del termostato ambiente,
al raggiungimento della temperatura desiderata sul
display comparirà (fi g. 7.4.5):
- la scritta “TERMOSTATO ON” ciclicamente con i
parametri, se è impostato il menù ROTANTE.
- una “t” lampeggiante in basso a destra del display,
se è impostato il menù COMPRESSO.
Fig. 7.4.5
Fig. 7.4.1
Fig. 7.4.2
Fig. 7.4.3
set LAVORO
T.acqua=+42°
set LAVORO
Set T.acqua=+70°
set LAVORO
Potenza=3
set LAVORO
set LAVORO
P=1 T=72/70°
t
set LAVORO
T.acqua=+70°
set LAVORO
P=1 T=72/70°
Fig. 7.4.4
