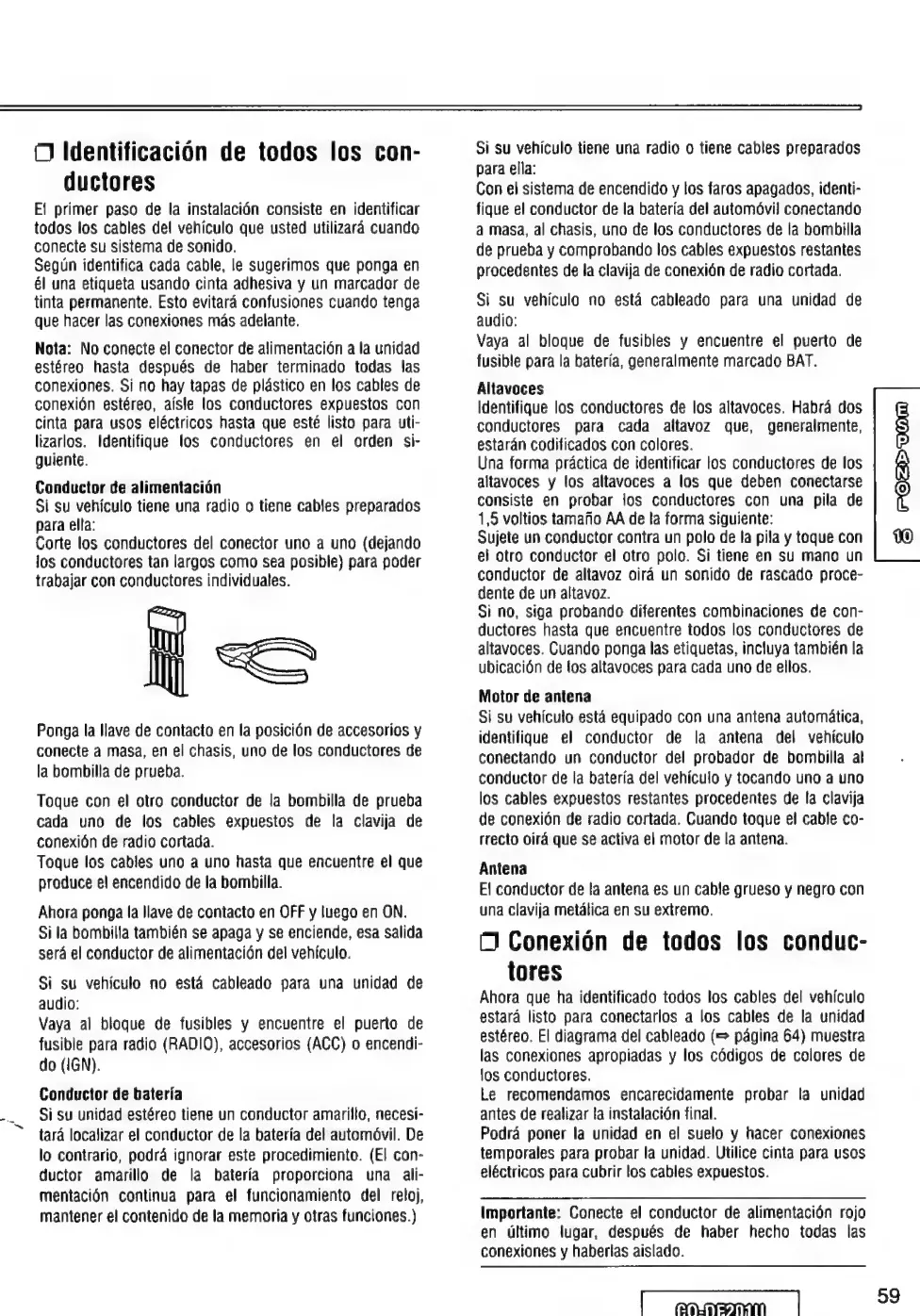

O
Identificación
de
todos
los
con-
ductores
El
primer
paso
de
la
instalación
consiste
en
identificar
todos
los
cables
del
vehículo
que
usted
utilizará
cuando
conecte
su
sistema
de
sonido.
Según
identifica
cada
cable,
le
sugerimos
que
ponga
en
él
una
etiqueta
usando
cinta
adhesiva
y
un
marcador
de
tinta
permanente.
Esto
evitará
confusiones
cuando
tenga
que
hacer
las
conexiones
más
adelante.
Nota:
No
conecte
el
conector
de
alimentación
a
la
unidad
estéreo
hasta
después
de
haber
terminado
todas
las
conexiones.
Si
no
hay
tapas
de
plástico
en
los
cables
de
conexión
estéreo,
aisle
los
conductores
expuestos
con
cinta
para
usos
eléctricos
hasta
que
esté
listo
para
uti-
lizarlos.
Identifique
los
conductores
en
el
orden
si-
guiente.
Conductor
de
alimentación
Si
su
vehículo
tiene
una
radio
o
tiene
cables
preparados
para
ella:
Corte
los
conductores
del
conector
uno
a
uno
(dejando
los
conductores
tan
largos
como
sea
posible)
para
poder
trabajar
con
conductores
individuales.
<=
Ponga
la
llave
de
contacto
en
la
posición
de
accesorios
y
conecte
a
masa,
en
el
chasis,
uno
de
los
conductores
de
la
bombilla
de
prueba.
Toque
con
el
otro
conductor
de
la
bombilla
de
prueba
cada
uno
de
los
cables
expuestos
de
la
clavija
de
conexión
de
radio
cortada.
Toque
los
cables
uno
a
uno
hasta
que
encuentre
el
que
produce
el
encendido
de
la
bombilla.
Ahora
ponga
la
llave
de
contacto
en
OFF
y
luego
en
ON.
Si
la
bombilla
también
se
apaga
y
se
enciende,
esa
salida
será
el
conductor
de
alimentación
del
vehículo.
Si
su
vehículo
no
está
cableado
para
una
unidad
de
audio:
Vaya
al
bloque
de
fusibles
y
encuentre
el
puerto
de
fusible
para
radio
(RADIO),
accesorios
(ACC)
o
encendi-
do
(IGN).
Conductor
de
batería
Si
su
unidad
estéreo
tiene
un
conductor
amarillo,
necesi-
tará
localizar
el
conductor
de
la
batería
del
automóvil.
De
lo
contrario,
podrá
ignorar
este
procedimiento.
(El
con-
ductor
amarillo
de
la
batería
proporciona
una
ali-
mentación
continua
para
el
funcionamiento
del
reloj,
mantener
el
contenido
de
la
memoria
y
otras
funciones.)
Si
su
vehículo
tiene
una
radio
o
tiene
cables
preparados
para
ella:
Con
el
sistema
de
encendido
y
los
faros
apagados,
identi-
fique
el
conductor
de
la
batería
del
automóvil
conectando
a
masa,
al
chasis,
uno
de
los
conductores
de
la
bombilla
de
prueba
y
comprobando
los
cables
expuestos
restantes
procedentes
de
la
clavija
de
conexión
de
radio
cortada.
Si
su
vehículo
no
está
cableado
para
una
unidad
de
audio:
Vaya
al
bloque
de
fusibles
y
encuentre
el
puerto
de
fusible
para
la
batería,
generalmente
marcado
BAT.
Altavoces
Identifique
los
conductores
de
los
altavoces.
Habrá
dos
conductores
para
cada
altavoz
que,
generalmente,
estarán
codificados
con
colores.
Una
forma
práctica
de
identificar
los
conductores
de
los
altavoces
y
los
altavoces
a
los
que
deben
conectarse
consiste
en
probar
los
conductores
con
una
pila
de
1,5
voltios
tamaño
AA
de
la
forma
siguiente:
Sujete
un
conductor
contra
un
polo
de
la
pila
y
toque
con
ei
otro
conductor
el
otro
polo.
Si
tiene
en
su
mano
un
conductor
de
altavoz
oirá
un
sonido
de
rascado
proce-
dente
de
un
altavoz.
Si
no,
siga
probando
diferentes
combinaciones
de
con-
ductores
hasta
que
encuentre
todos
los
conductores
de
altavoces.
Cuando
ponga
las
etiquetas,
incluya
también
la
ubicación
de
los
altavoces
para
cada
uno
de
ellos.
Motor
de
antena
Si
su
vehículo
está
equipado
con
una
antena
automática,
identifique
el
conductor
de
la
antena
del
vehículo
conectando
un
conductor
del
probador
de
bombilla
al
conductor
de
la
batería
del
vehículo
y
tocando
uno
a
uno
los
cables
expuestos
restantes
procedentes
de
la
clavija
de
conexión
de
radio
cortada.
Cuando
toque
el
cable
co-
rrecto
oirá
que
se
activa
el
motor
de
la
antena.
Antena
El
conductor
de
la
antena
es
un
cable
grueso
y
negro
con
una
clavija
metálica
en su
extremo.
O
Conexión
de
todos
los
conduc-
tores
Ahora
que
ha
identificado
todos
los
cables
del
vehículo
estará
listo
para
conectarlos
a
los
cables
de
la
unidad
estéreo.
El
diagrama
del
cableado
(=
página
64)
muestra
las
conexiones
apropiadas
y
los
códigos
de
colores
de
los
conductores.
Le
recomendamos
encarecidamente
probar
la
unidad
antes
de
realizar
la
instalación
final.
Podrá
poner
la
unidad
en
el
suelo
y
hacer
conexiones
temporales
para
probar
la
unidad.
Utilice
cinta
para
usos
eléctricos
para
cubrir
los
cables
expuestos.
Importante:
Conecte
el
conductor
de
alimentación
rojo
en
último
lugar,
después
de
haber
hecho
todas
las
conexiones
y
haberlas
aislado.
3
POSP>00m
59
