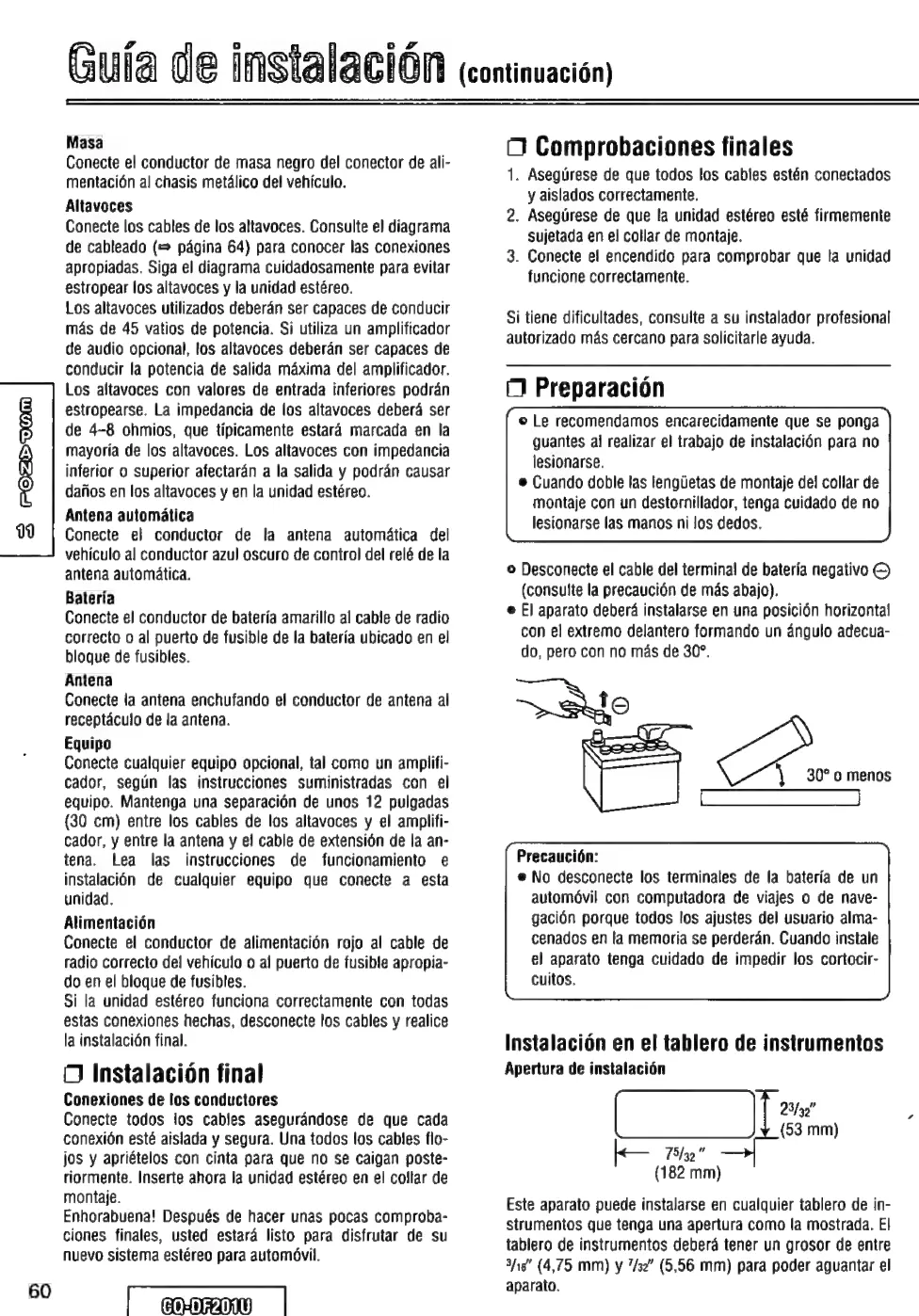

Guía
de
instalación
(continuación)
Masa
Conecte
el
conductor
de
masa
negro
del
conector
de
ali-
mentación
al
chasis
metálico
del
vehículo.
Altavoces
Conecte
los
cables
de
los
altavoces.
Consulte
el
diagrama
de
cableado
(=
página
64)
para
conocer
las
conexiones
apropiadas.
Siga
el
diagrama
cuidadosamente
para
evitar
estropear
los
altavoces
y
la
unidad
estéreo.
Los
altavoces
utilizados
deberán
ser
capaces
de
conducir
más
de
45
vatios
de
potencia.
Si
utiliza
un
amplificador
de
audio
opcional,
los
altavoces
deberán
ser
capaces
de
conducir
la
potencia
de
salida
máxima
del
amplificador.
Los
altavoces
con
valores
de
entrada
inferiores
podrán
estropearse.
La
impedancia
de
los
altavoces
deberá
ser
de
4-8
ohmios,
que
típicamente
estará
marcada
en
la
mayoría
de
los
altavoces.
Los
altavoces
con
impedancia
inferior
o
superior
afectarán
a
la
salida
y
podrán
causar
daños
en
los
altavoces
y
en
la
unidad
estéreo.
Ántena
automática
Conecte
el
conductor
de
la
antena
automática
del
vehículo
al
conductor
azul
oscuro
de
control
del
relé
de
la
antena
automática.
Batería
Conecte
el
conductor
de
batería
amarillo
al
cable
de
radio
correcto
o
al
puerto
de
fusible
de
la
batería
ubicado
en
el
bloque
de
fusibles.
Antena
Conecte
la
antena
enchufando
el
conductor
de
antena
al
receptáculo
de
la
antena.
Equipo
Conecte
cualquier
equipo
opcional,
tal
como
un
amplifi-
cador,
según
las
instrucciones
suministradas
con
el
equipo.
Mantenga
una
separación
de
unos
12
pulgadas
(30
cm)
entre
los
cables
de
los
altavoces
y
el
amplifi-
cador,
y
entre
la
antena
y
el
cable
de
extensión
de
la
an-
tena.
Lea
las
instrucciones
de
funcionamiento
e
instalación
de
cualquier
equipo
que
conecte
a
esta
unidad.
Alimentación
Conecte
el
conductor
de
alimentación
rojo
al
cable
de
radio
correcto
del
vehículo
o
al
puerto
de
fusible
apropia-
do
en
el
bloque
de
fusibles.
Si
la
unidad
estéreo
funciona
correctamente
con
todas
estas
conexiones
hechas,
desconecte
los
cables
y
realice
la
instalación
final.
O
Instalación
final
Conexiones
de
los
conductores
Conecte
todos
los
cables
asegurándose
de
que
cada
conexión
esté
aislada
y
segura.
Una
todos
los
cables
flo-
jos
y
apriételos
con
cinta
para
que
no
se
caigan
poste-
riormente.
Inserte
ahora
la
unidad
estéreo
en
el
collar
de
montaje.
Enhorabuena!
Después
de
hacer
unas
pocas
comproba-
ciones
finales,
usted
estará
listo
para
disfrutar
de
su
nuevo
sistema
estéreo
para
automóvil.
aaa
|
O
Comprobaciones
finales
1.
Asegúrese
de
que
todos
los
cables
estén
conectados
y
aislados
correctamente.
2.
Asegúrese
de
que
la
unidad
estéreo
esté
firmemente
sujetada
en
el
collar
de
montaje.
3.
Conecte
el
encendido
para
comprobar
que
la
unidad
funcione
correctamente.
Si
tiene
dificultades,
consulte
a
su
instalador
profesional
autorizado
más
cercano
para
solicitarle
ayuda.
O
Preparación
©
Le
recomendamos
encarecidamente
que
se
ponga
guantes
al
realizar
el
trabajo
de
instalación
para
no
lesionarse.
e
Cuando
doble
las
lengietas
de
montaje
del
collar
de
montaje
con
un
destornillador,
tenga
cuidado
de
no
lesionarse
las
manos
ni
los
dedos.
o
Desconecte
el
cable
del
terminal
de
batería
negativo
O
(consulte
la
precaución
de
más
abajo).
e
El
aparato
deberá
instalarse
en
una
posición
horizontal
con
el
extremo
delantero
formando
un
ángulo
adecua-
do,
pero
con
no
más
de
30°.
So
Y
30°
o
menos
AAA
Precaución:
e
No
desconecte
los
terminales
de
la
batería
de
un
automóvil
con
computadora
de
viajes
o
de
nave-
gación
porque
todos
los
ajustes
del
usuario
alma-
cenados
en
ta
memoria
se
perderán.
Cuando
instale
el
aparato
tenga
cuidado
de
impedir
los
cortocir-
cuitos.
Instalación
en
el
tablero
de
instrumentos
Apertura
de
instalación
[|]
jk
75/39”
(182
mm)
Este
aparato
puede
instalarse
en
cualquier
tablero
de
in-
strumentos
que
tenga
una
apertura
como
la
mostrada.
El
tablero
de
instrumentos
deberá
tener
un
grosor
de
entre
3/18”
(4,75
mm)
y
7/32”
(5,56
mm)
para
poder
aguantar
el
aparato.
