78

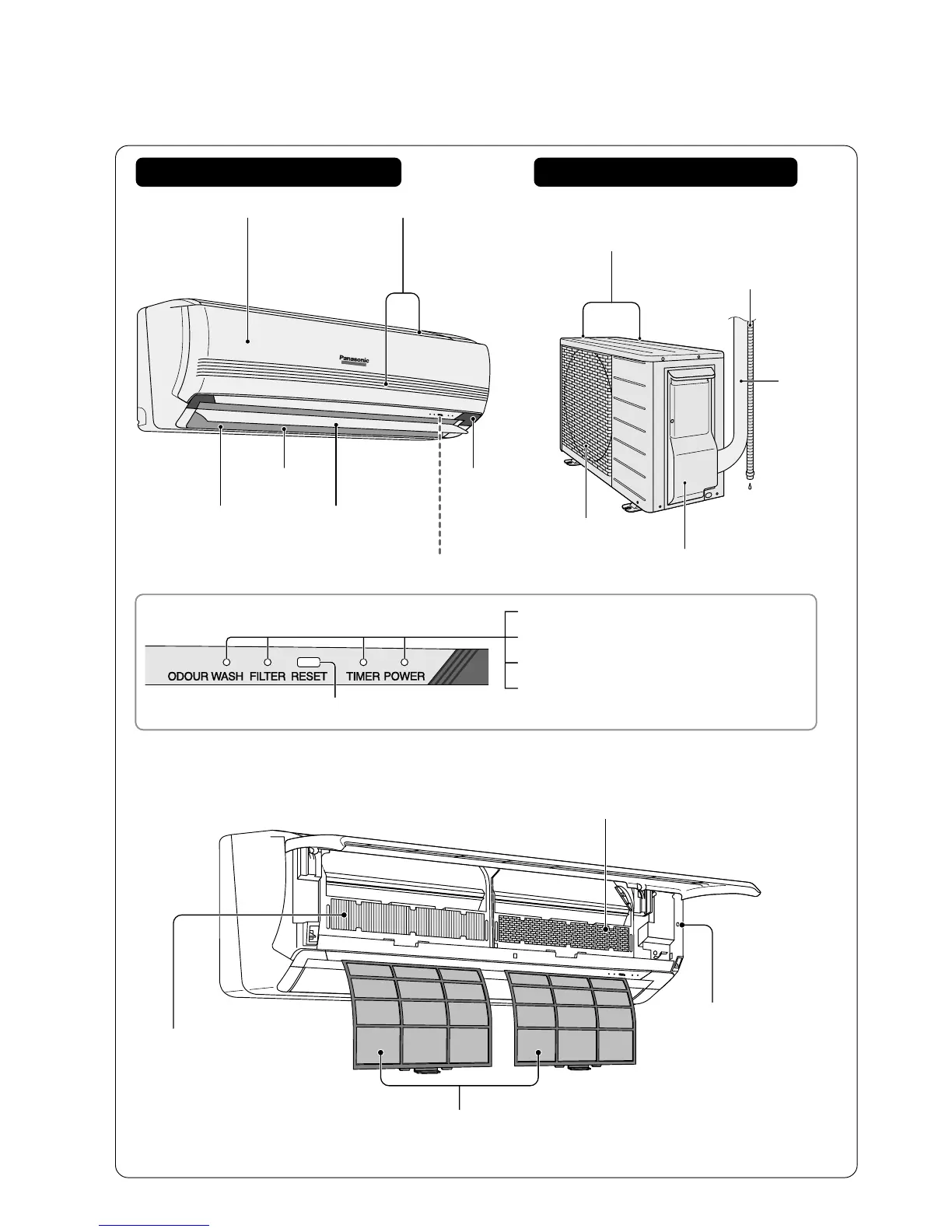

Nom des Pièces et Préparations
Volet de prise d’air
Volet de sortie
d’air
Volet de direction
horizontale du flux d’air
(Page 85)
Volet de direction
verticale du flux d’air
(Pages 84 and 85)
Récepteur des
signaux de la
télécommande
Panneau
d’indicateur
Volet de sortie d’air
La borne de terre est installée à l’intérieur du
couvercle.
(COTE)
(COTE
OPPOSE)
Voyant “ODOUR WASH” (vert)
Voyant “FILTER” (rouge)
Voyant “TIMER” (orange)
Voyant “POWER” (vert)
Touche “FILTER RESET”
■ LORSQUE LE PANNEAU FRONTAL EST OUVERT
Filtres Purificateurs
D ’Air La Catechine (Accessoire)
Réduit les impuretés et les
poussières. Les filtres à revêtement
de catechine sont efficaces pour le
contrôle des germes et des virus.
(pages 83 et 93)
Filtre à air (un sur le côté droit
et un sur le côté gauche).
(pages 79, 92 et 93)
Filtre solaire rafraîchissant et désodorisant (accessoire)
Absorbe les odeurs d’animal domestique, de fumée de cigarette
et autres sources de mauvaises odeurs. (Pages 83 et 93)
BOUTON DE FONCTIONNEMENT
AUTOMATIQUE
Lorsque vous n’utilisez pas la
télécommande. (page 96)
(
)
Lorsque vous pressez le bouton de
manière continue pendant environ
5 secondes, vous entendrez un
signal sonore. Le fonctionnement
automatique des opérations de
refroidissement est alors
sélectionné. Ceci est déconseillé
dans les circonstances ordinaires.
Appareil D’intérieur
Panneau avant
Appareil D’extérieur
Volet de prise d’air
L’appareil de ce schéma est un modèle
de la série CU-2E.
Tuyau d’écoulement
(pour l’évacuation de l’eau
condensée vers le système
d’écoulement situé à l’extérieur)
Tuyauterie
