102

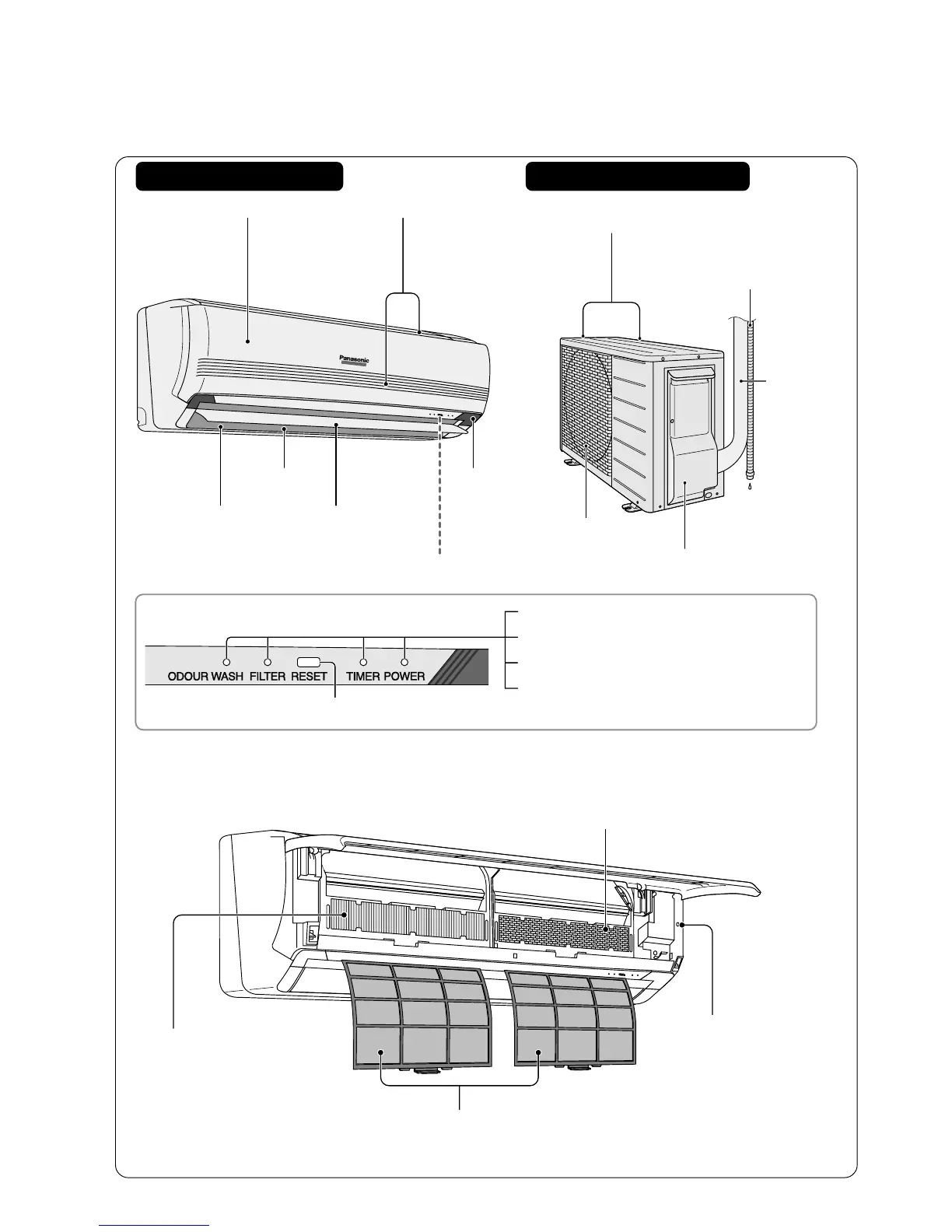

Benaming van de onderdelen en
voorbereidingen
Binnen-unit Buiten-unit
Voorpaneel
Aanzuigopening
Uitblaasopening
Uitblaasrooster voor
horizontale luchtstroom
(Blz. 109)
Uitblaasrooster voor
verticale luchtstroom
(Blz. 108 en 109)
Signaalontvanger
afstandsbediening
Verklikkerpaneel
Uitblaasopening
De aardeaansluiting is binnen de kap
geïnstalleerd.
Aanzuigopening
(ZIJKANT)
(ACHTERZIJDE)
Afgebeeld is de CU-2E serie.
“ODOUR WASH” indicator (groen)
“FILTER” indicator (rood)
“TIMER” indicator (oranje)
“POWER” indicator (groen)
“FILTER RESET” knop
■ GEOPEND VOORPANEEL
Catechin luchtzuiveringsfilter
(Toebehoren)
Vermindert vuil en stof. De van een
catechin-laag voorziene filters zijn
een doelmatige manier om bacteriën
en virussen te beperken.
(Blz. 107 en 117)
Luchtfilter (één links en
één rechts)
(Blz. 103, 116 en 117)
Zonnecelfilter voor geurverwijdering (Toebehoren)
Absorbeert geuren van huisdieren, sigarettenrook en andere
bronnen. (Blz. 107 en 117)
Afvoerslang (voor het
afvoeren van
condensvocht naar
afvoersysteem buiten)
KNOP VOOR
AUTOMATISCHE BEDIENING
Wanneer de afstandsbediening
niet wordt gebruikt. (Blz. 120)
( )
Als de knop gedurende ca. 5
seconden ingedrukt wordt
gehouden, klinkt een “Beep”.
Nu is gedwongen bediening van de
koeling geselecteerd. In normale
omstandigheden wordt dit niet
aangeraden.
Leidingen
