Drain water
Récupération de l’eau

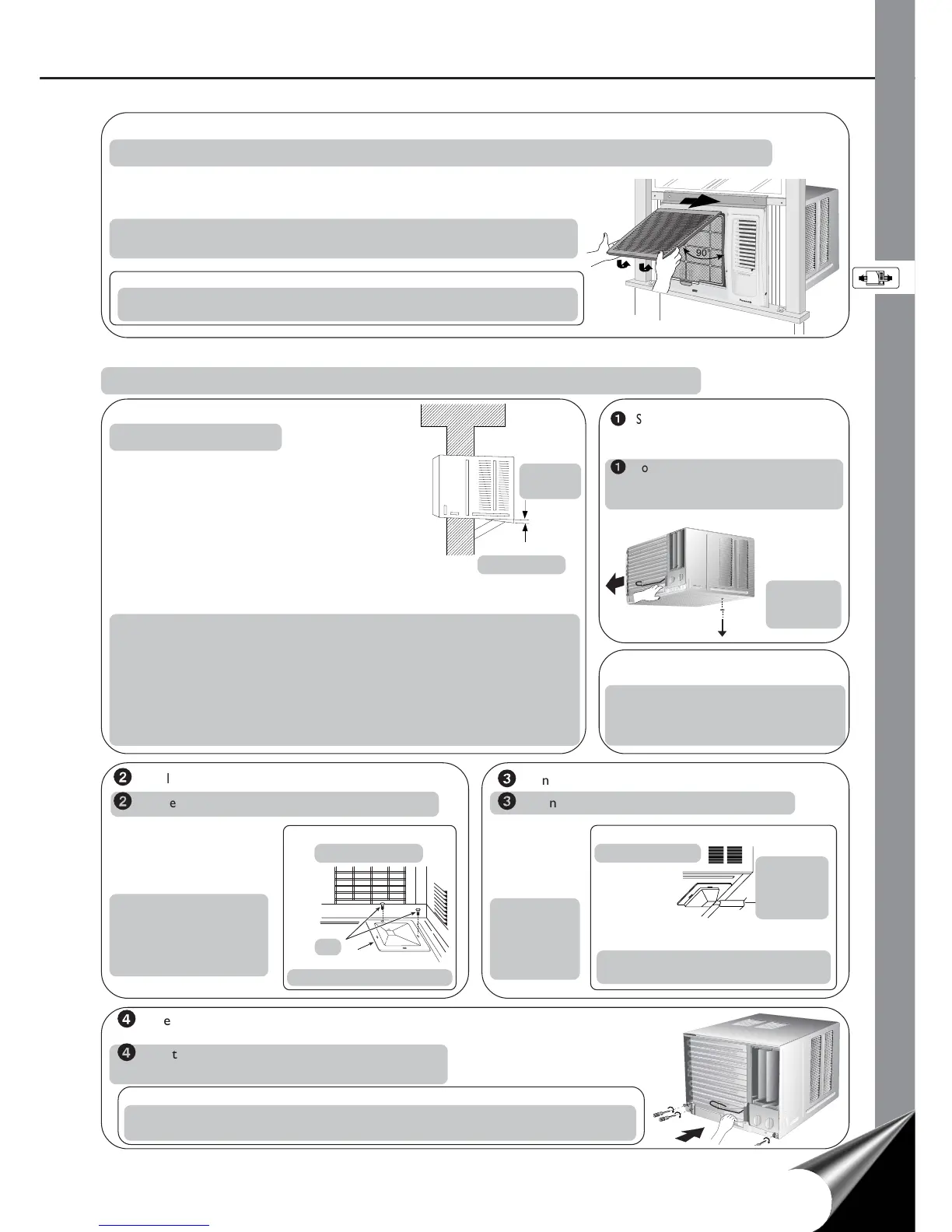

HOW TO ATTACH THE DRAIN PAN (OPTIONAL)
COMMENT ATTACHER LE BAC DE RÉCUPÉRATION (EN OPTION)
Maximum
13/32”
Maximum
de 13/32 po
Condensed water
Eau condensée
Remove the
rubber plug
Retirez le
bouchon de
caoutchouc
Note: Drain hose or tubing can be purchased separately to satisfy your particular needs.
Note: Vous pouvez acheter le tuyau d’évacuation ou autre tuyauterie auprès de votre centre
local, si vous avez des besoins spécifiques.
To get the maximum cooling efficiency, this air
conditioner is designed to splash the condensed
water on the condenser fin.
This method is called “Slinger-Up System”.
If the splashing sound annoys you, you can provide
an outside drain by using the following proce-
dure which may, however, cause a small loss of
performance.
Screws
Vis
INTERNAL VIEW
VUE INTÉRIEURE
Install the drain pan, at
the right corner of the
cabinet using 2 screws
(part no. CWG86C733).
Installez le bac de
récupération dans le coin
droit du cabinet à l’aide
de 2 vis (pièce no.
CWG86C733).
Insert the
drain hose
to the drain
pan.
Introduisez le
tuyau
d’évacuation
dans le bac de
récupération.
EXTERNAL VIEW
VUE EXTÉRIEURE
Bottom-side view with drain pan and hose
in place.
Vue de dessous avec le bac de récupération
et tuyau d’évacuation en place.
PLACE FRONT INTAKE GRILLE ONTO THE FRONT GRILLE
PLACER LA GRILLE AVANT D’ENTRÉE D’AIR SUR LE GRILLAGE FRONTAL
Slide the front intake grille slightly to the right to reattach the tabs and then
push it down to close tightly.
Faites glisser la grille avant d’entrée d’air vers la droite pour réattacher les
pattes puis poussez vers le bas pour fermer hermétiquement.
NOTE:A “click” sound can be heard when the front intake grille is pushed down.
NOTE: Un “clic” peut s’entendre lorsque la grille avant d’entrée d’air est poussée
vers le bas.
Note: The drain pan (part no. CWH40175) can
be obtained from nearest servicentre.
Note: Vous pouvez obtenír un bac de
récupération (pièce no. CWH40175)
auprès de votre centre de service le plus
proche.
1
Slide the chassis out from the cabinet
(refer to page 8) and remove the rubber
plug.
1
Sortez le châssis en le faisant glisser du
boîtier (voir page 8) et retirez le bouchon
de caoutchouc.
Drain pan (optional)
Bac de récupération (en option)
3
Connect a drain hose (optional)
3
Connecter un tuyau d’évacuation (en option)
4
Slide the chassis back into the cabinet
Re-install the chassis locking brackets
4
Refaites glisser le châssis à l’intérieur du boîtier
Réinstallez les crochets de verrouillage du chassis
2
Install the optional drain pan (part no. CWH40175)
2
Installer le bac de récupération (pièce no. CWH40175)
Drain hose
(not included)
Tuyau
d’évacuation
(N’est pas
compris).
11
Note: The cabinet should be installed tilted slightly lower to the rear for
necessary condensate drainage. (Max. 13/32”)
Pour un meilleur refroidíssement, ce climatiseur est conçu pour projeter l’eau
condensée sur le serpentin du condenseur.
Cette méthode s’appelle le “Slinger-Up System”.
Si le bruit d’éclaboussement vous ennuie vous pouvez fizer une vidange
extérieure et suivre la procédure suivante. Cependant, ceci risque de ne pas
être aussi performant.
Note: Le cabinet devrait être installé lègérement penché vers le bas a l’arrière
pour le drainage. (Max 13/32 po)
