- 29 -
螺拴
螺拴
螺絲
牆壁
牆壁
後箱
後箱
⑤ • 使用所提供的螺絲，共四支。
• 通過後箱上兩個螺絲洞把螺絲扭進混凝土里面的螺拴，
並將螺絲扭緊。
• 之後將其餘的螺絲扭緊。
⑥ 將機體向左右搖擺以確保機體穩定地裝置在牆上。
摘要：後箱必須用4枚螺絲裝置。
① 花灑器必須安裝在牆壁，左右距離必須超過250 mm。 ② 在螺拴的孔位置上，使用鑽頭把混凝土打穿。
③ 把螺拴打入混凝土裡面。

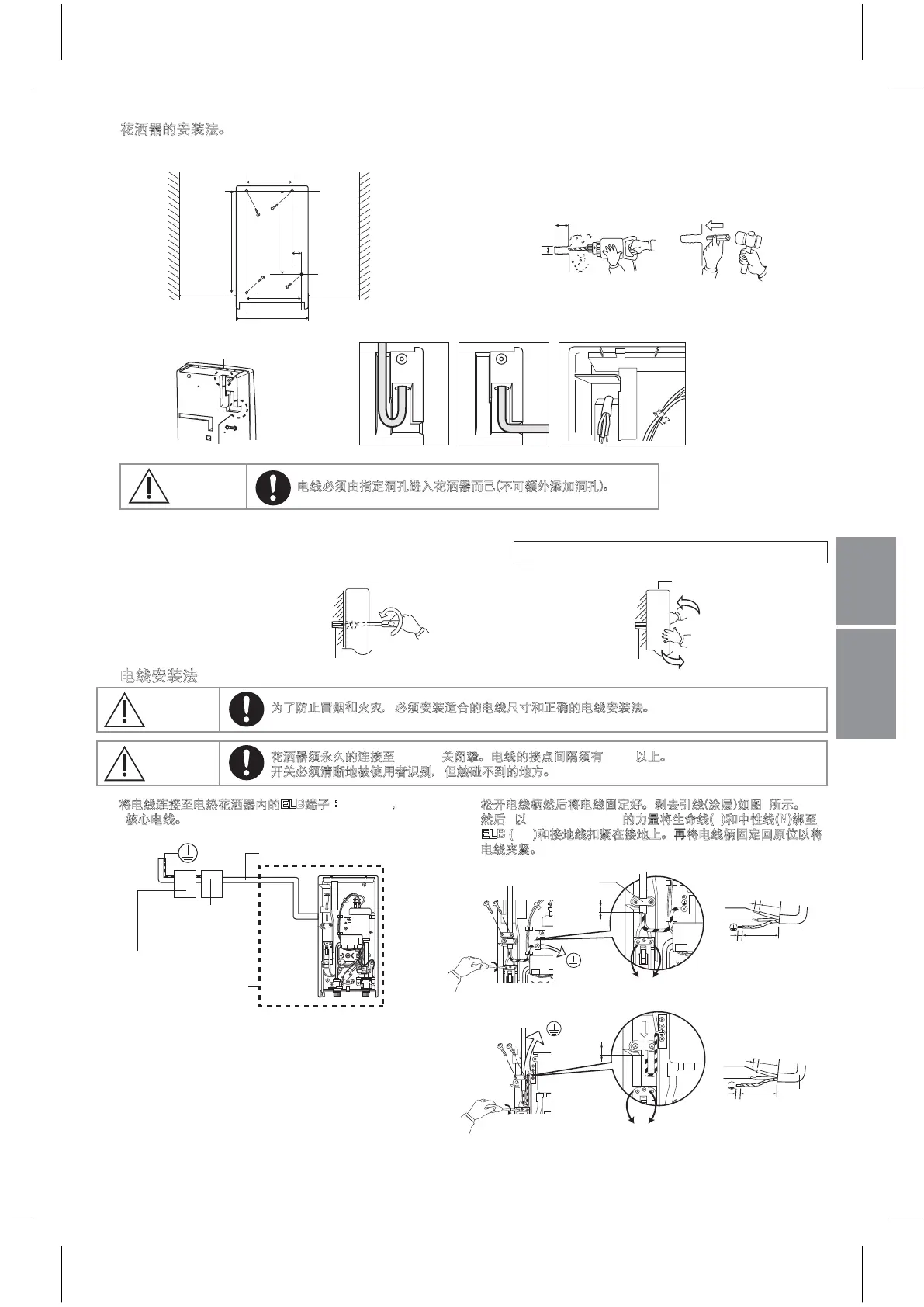

3. 花灑器的安裝法。
25 mm
Ø6 mm
螺拴
②
①
③
118
mm
螺絲
螺絲
142
mm
186
mm
24
mm
255
mm
312
mm
牆壁 牆壁
至少
250
mm
至少
250
mm
注意
電線必須由指定洞孔進入花灑器而已(不可額外添加洞孔)。
⑤
⑥
浴室
接地
ON/OFF關閉摯
電流回路斷開器
2.5
mm² ，3 核心電線
L
N
電線
50
mm
110
mm
13
mm
13
mm
WARNING
MUST BE TIGHTEN
L(+) (-)N
1
N•m
接地
WARNING
MUST BE TIGHTEN
L(+) (-)N
5
mm
電線柄
WARNING
MUST BE TIGHTEN
L(+) (-)N
L N
DH-3RL1
DH-3RP1
L
N
電線
50 mm
60 mm
13 mm
13 mm
WARNING
MUST BE TIGHTEN
L(+) (-)N
接地
1 N•m
5 mm
WARNING
MUST BE TIGHTEN
L(+) (-)N
L N
① 將電線連接至電熱花灑器內的ELB端子：2.5 mm² ，
3核心電線。
② 鬆開電線柄然後將電線固定好。剝去引線(塗層)如圖1所示。
然後 以1
N•m(10
kgf.cm)的力量將生命線(L)和中性線(N)綁至
ELB (L,N)和接地線扣緊在接地上。再將電線柄固定回原位以將
電線夾緊。
4. 電線安裝法
部分1
部分2
④ 如圖所示將電線貫穿第1或第2部分以進行電線安裝過程。
④
部分1 部分2 从花灑器内部查看
為了防止冒煙和火災，必須安裝適合的電線尺寸和正確的電線安裝法。
花灑器須永久的連接至ON/OFF關閉摯。電線的接點間隔須有3 mm以上。
開關必須清晰地被使用者识别，但觸碰不到的地方。
警告
警告
中文
安裝
