- 30 -
① 把橡膠襯墊置放於易彎曲管及過濾器裝配之間后以螺旋鉗擰緊。
不可使用白膠帶。
② 把橡膠襯墊置放於機身之螺紋端點及過濾器裝配之間後以手擰緊，
不可使用白膠帶。
③ 把橡膠襯墊置放於花灑喉及機體間後以手擰緊，不可使用白膠帶。
④ 把橡膠襯墊置放於花灑喉及花灑頭間後以手擰緊，不可使用白膠帶。
⑤ 過濾器裝配應調至此機的正前方。
⑥ 水量調整鈕墊拴之設定。(過濾器裝配後面)
將過濾器裝配後部之墊拴向時針方向或逆時針方向
鈕轉以確保墊拴觸及牆面或瓷磚。
如果墊拴需要因為不同的高度而切割，必須確保墊
拴是依附着牆壁或瓷磚，以防止過濾器裝備漏水的
可能性。

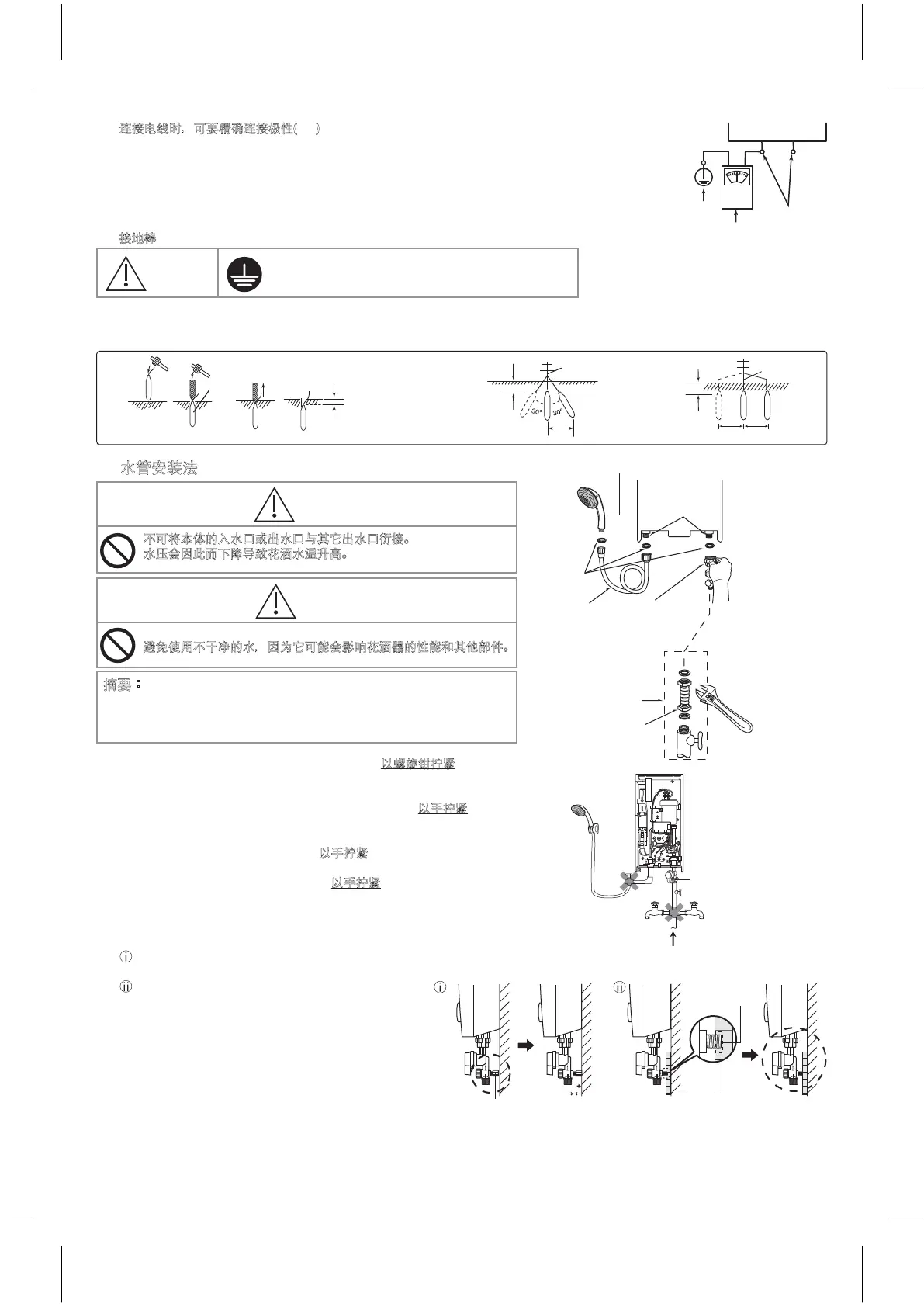

5. 水管安裝法
觸及牆面／
瓷磚
牆／瓷磚
觸及牆面／
瓷磚
瓷磚
瓷磚
去除
墊拴
大約 5
mm
②
③
④
機體
螺紋端點
花灑喉
不包括在內
的零件
用易彎曲的水管
長度至少150
mm
橡膠襯墊
過濾器裝配
花灑頭
①
入水口
出水口
過濾器裝配
• 裝置上必須連結地線。
• 接地線操作次序，選擇較濕潤的地點打進接地棒(DQ－6H)。接地棒要打進土裡70 cm深度以上。
• 檢查接地電阻為100 Ω (歐姆)以下。如電阻不在100 Ω以下時，應把接地棒打深，或需要多打進2~3條接地棒。
④
接地棒
裝置上必須連接地線。
不正確之安裝法可能會引起觸電。
地面
（傾斜式） （並行式）
接地棒
至少
70 cm
至少
70 cm
至少
70 cm
大約
2 m
接點
接點
大約
2 m
1 m
槌子
警告
不可將本體的入水口或出水口与其它出水口衍接。
水壓會因此而下降導致花灑水溫升高。
摘要：
• 確保水管衍接處沒有漏水。
• 如在連接額外的水管時有使用到膠水，那麼在用水測試之前須確保膠水已
完全干透。
避免使用不乾淨的水，因為它可能會影響花灑器的性能和其他部件。
警告
注意
WARNING
MUST BE TIGHTEN
L(+) (-)N
⑤
O
P
E
N
C
L
O
S
E
FILTER
CLEANING
OFF
MAX
室內配線板
接地
電壓計
電源端子
③ 連接電線時，可要精確連接極性
(L,N)
• 極性(L,N)連接錯誤，將發生反常現象，會使到漏電、燒傷等事故發生。
• 在接線前，必須確認極性(L,N)。
可用電壓測距(range)或電壓計來測定。
將電壓計的一邊端子連接於地線，另一端子接觸到電源端子。
• 此時，見到電壓計的指針振幅較大，其電源端子的極性是‘L’。
