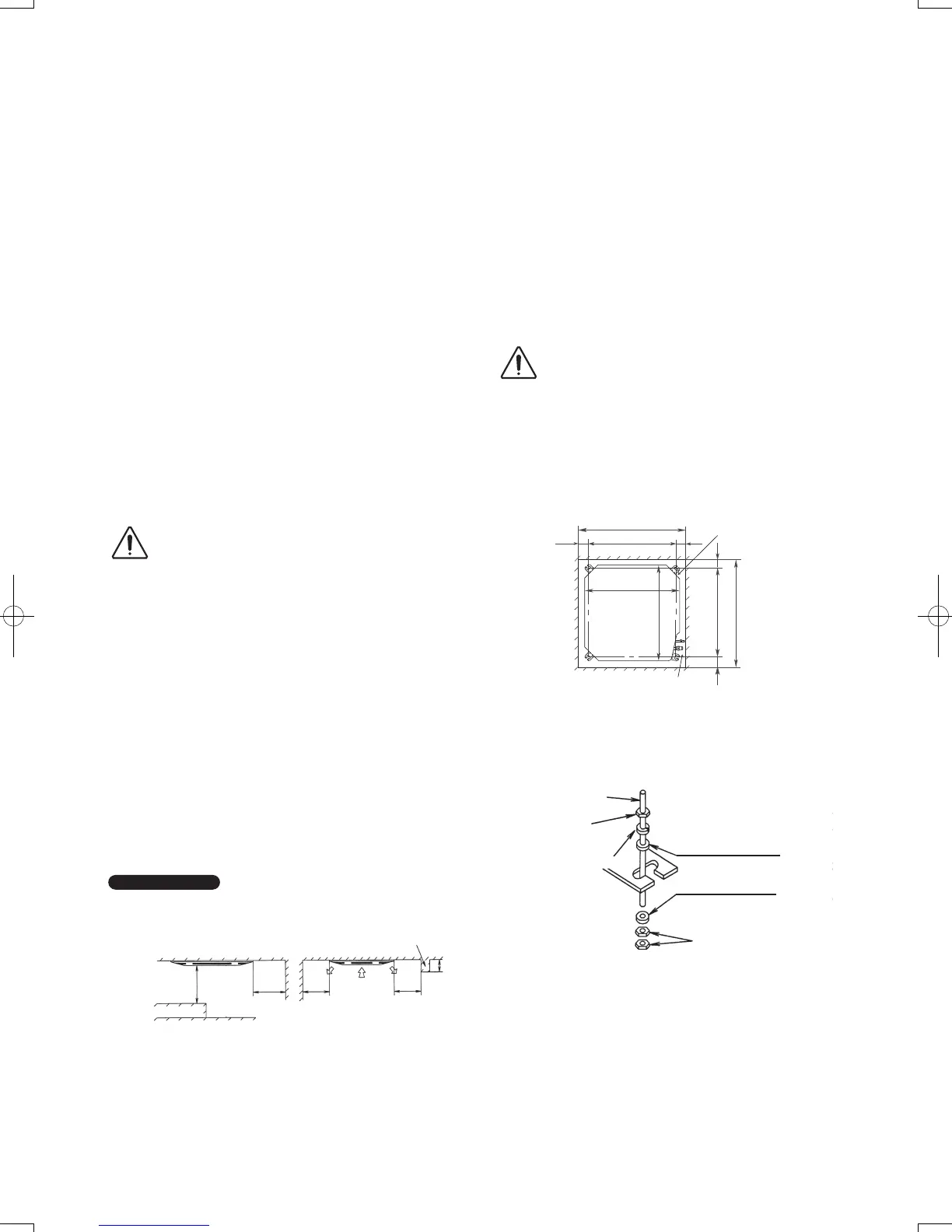

Panasonic S-22MY2E5 (CZ-KPY3) Series - Блока; Подготовка К Подвешиванию На Потолке; Размеры Отверстий В Потолке И Расположение Подвесного Болта; Положения Корпуса Кондиционера И Поверхности Потолка

170
2. ВЫБОР МЕСТА УСТАНОВКИ
2-1. Внутренний блок
ИЗБЕГАЙТЕ:
● мест, где возможна утечка огнеопасного газа.
● мест с высоким содержанием масляного тумана.
● воздействия прямых солнечных лучей.
● мест рядом с источниками тепла, которые могут
повлиять на производительность блока.
● мест, в которых наружный воздух может напрямую
проникать в помещение. Это может вызвать
«конденсацию» на портах выпуска
воздуха, что приведет
к разбрызгиванию или капанию из них воды.
● мест, где на пульт дистанционного управления могут
попадать брызги воды или влага.
● установки пульта дистанционного управления за
шторами или мебелью.
● мест, в которых генерируется высокочастотное
излучение.
ВЫПОЛНИТЕ:
● выбор надлежащего положения, из которого может
равномерно охлаждаться каждый из
углов помещения.
● выбор положения, в котором потолок является
достаточно крепким для того, чтобы выдержать вес
блока.
ПРЕДУПРЕЖДЕНИЕ
Место установки должно быть достаточно
надежным, чтобы выдержать нагрузку в четыре раза
превышающую вес внутреннего блока.
● выбор положения, в котором длина трубопровода до
внешнего блока и дренажной трубы будет минимальной.
● обеспечьте пространство для эксплуатации и
обслуживания, а также беспрепятственного воздушного
потока вокруг блока.
● установите блок в пределах максимальной
разницы
высот по отношению к внешнему блоку и в пределах
общей длины трубопровода (L) от внешнего блока,
подробно указанных в руководстве по установке,
прилагаемом к внешнему блоку.
● обеспечьте пространство для установки пульта
дистанционного управления на высоте около 1 м над
полом в месте, где отсутствуют прямые солнечные лучи
или поток холодного
воздуха от внутреннего блока.
ПРИМЕЧАНИЕ
Если расстояние от пола до потолка будет превышать 3 м,
циркуляция воздуха снизится.
300 или менее
(Единица
измерения: мм)
(Единица
измерения: мм)
Препятствия
Пол
Балка
1 000 или
более
500 или
более
500 или
более
500 или
более
Рис. 2-1
* Если высота от пола до потолка превышает три метра,
распределение воздушного потока ухудшается и эффект
понижается.
3. ПРОЦЕДУРА УСТАНОВКИ
ВНУТРЕННЕГО БЛОКА
3-1. Подготовка к подвешиванию на потолке
В данном блоке используется дренажный насос.
Воспользуйтесь уровнем для проверки того, что блок
установлен горизонтально.
3-2. Размеры отверстий в потолке и
расположение подвесного болта
В данном кондиционере используется дренажный привод.
Установите блок горизонтально с применением уровня.
Бумажная модель для установки расширяется или сужается
в зависимости от температуры и влажности.
Проверьте размеры перед ее использованием.
ПРЕДОСТЕРЕЖЕНИЕ
Во время установки нужно быть осторожным, чтобы не
повредить электрические провода.
● Размеры бумажной модели для установки такие же, как
и размеры отверстий на потолке.
● Обязательно обсудите работы по сверлению потолка с
соответствующими рабочими.
530
60
60
60
60
Дренажная труба
650 (Отверстие в потолке)
(Единица измерения: мм)
(Подвесной болт)
Труба хладагента
575 (Размер блока)
530 (Подвесной болт)
650 (Отверстие в потолке)
575 (Размер блока)
Рис. 3-1
3-3. Положения корпуса кондиционера и
поверхности потолка
Подвесной болт
(W3/8 или M10)
Плоская шайба для винта М10
(дополнительная принадлежность)
Плоская шайба для винта М10
(дополнительная принадлежность)
Гайка
(W3/8 или M10)
Гайка
(W3/8 или M10)
Пружинная шайба M10
Рис. 3-2
