РУССКИЙ
В случае чрезмерной затяжки конусных гаек возможно
повреждение конусного соединения, что может привести
к утечке хладагента и вызвать травмы или удушье у
находящихся в помещении людей.

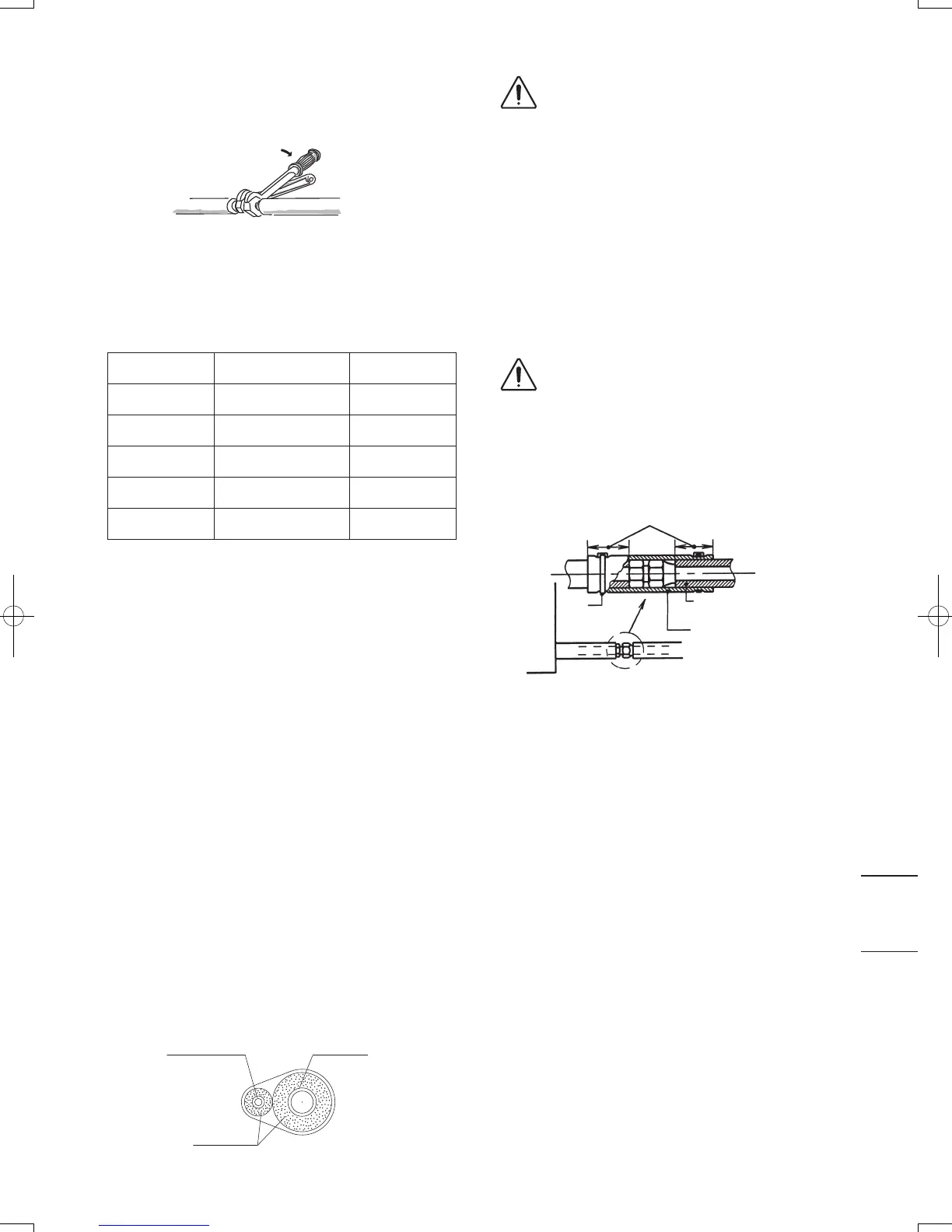

Внешний блок
Динамометрический ключ
Гаечный ключ
Внутренний
блок
Рис. 5-6
● Что касается конусных гаек на соединениях
трубопровода, обязательно используйте конусные
гайки, поставляемые с блоком, либо конусные гайки для
хладагента R410A (тип 2). Используемый трубопровод
хладагента должен иметь соответствующую толщину
стенки, как показано в таблице ниже.
Диаметр трубы
Момент затяжки
(приблизительный)
Толщина трубы
ø6,35
(1/4 дюйма)
14 – 18 Н · м
(140 – 180 кгс · см)
0,8 мм
ø9,52
(3/8 дюйма)
34 – 42 Н · м
(340 – 420 кгс · см)
0,8 мм
ø12,7
(1/2 дюйма)
49 – 61 Н · м
(490 – 610 кгс · см)
0,8 мм
ø15,88
(5/8 дюйма)
68 – 82 Н · м
(680 – 820 кгс · см)
1,0 мм
ø19,05
(3/4 дюйма)
100 – 120 Н · м
(1 000 – 1 200 кгс · см)
1,0 мм
Поскольку давление приблизительно в 1,6 раза
превышает обычное
давление хладагента,
использование обычных конусных гаек (типа 1) или
тонкостенных труб может привести к разрыву трубы,
получению травмы или удушью, вызванному утечкой
хладагента.
● Чтобы предотвратить повреждение конусного
соединения, вызванное чрезмерной затяжкой конусных
гаек, используйте в качестве ориентира во время
затяжки приведенную выше таблицу.
● Во время затяжки конусной гайки на трубе жидкости,
используйте разводной ключ с номинальной длиной
ручки 200 мм.
5-3. Изоляция трубопровода хладагента
Изоляция трубопровода
● Необходимо нанести теплоизоляцию на все
трубопроводы блока, включая распределительное
соединение (местная поставка).
* В случае трубопровода газа изоляционный материал
должен обладать жаростойкостью до 120°C или выше.
В случае других трубопроводов он должен обладать
жаростойкостью до 80°C или выше.
Толщина изоляционного материала должна составлять
10 мм или больше.
Если внутри потолка
температура превышает 30°C
по сухому термометру, а относительная влажность
превышает 70%, увеличьте толщину изоляционного
материала трубопровода газа на 1 позицию.
Соединение двух труб вместе
Трубопровод жидкости Трубопровод газа
Изоляция
Рис. 5-7
ПРЕДОСТЕРЕЖЕНИЕ
Если с наружной стороны внешнего блока установлен
квадратный воздуховод, убедитесь в наличии
достаточного свободного пространства для доступа к
вентилям, а также установки и снятия панелей.
Обмотка конусных гаек
Намотайте белую изоляционную ленту вокруг конусных
гаек на соединениях трубы газа. Затем покройте
соединения трубопровода изоляцией для конусных
соединений и замотайте промежуток в
месте патрубка
поставляемой черной изоляционной лентой. В конце
закрепите изоляцию на обоих концах с помощью
поставляемых виниловых фиксаторов. (Рис. 5-8)
Теплоизоляция
ПРЕДОСТЕРЕЖЕНИЕ
Обязательно выполните теплоизоляцию дренажа,
трубопроводов жидкости и газа. Недостаточная
теплоизоляция приведет к утечке воды.
(1) Используйте теплоизоляционный материал для
охладительного трубопровода, который обладают
высокой теплостойкостью (более 120°C).
Перекройте с помощью теплоизоляции
для трубопровода.
Теплоизоляция (дополнительная
принадлежность)
Теплоизоляция для трубопровода
(местная поставка)
Лента
(дополнительная
принадлежность)
Внутренний
блок
Рис. 5-8
(2) Меры предосторожности в условиях высокой
влажности.
Данный кондиционер был протестирован в
соответствии с требованиями «JIS Стандартные
условия с туманом», на основании чего было
подтверждено отсутствие неисправностей. Однако,
при работе в течение продолжительного времени
при высокой влажности воздуха (температура
конденсации: более 23°C) могут образоваться капли
воды. В таком случае добавьте теплоизоляционного
материала
согласно приведенной ниже процедуре:
• Подготовка теплоизоляционного материала…
Адиабатическая стекловата толщиной от 10 до 20
мм.
• Прикрепите стекловату ко всем кондиционерам,
которые расположены в потолочной атмосфере.
• В дополнение к обычной теплоизоляции (толщина:
более 8 мм) для трубопровода хладагента
(трубопровод газа: толстый трубопровод) и
дренажного трубопровода добавьте дополнительно
материал толщиной от 10 мм
до 30 мм.
Герметизация стены
● Если внешний блок установлен выше внутреннего блока,
установите ловушку для предотвращения попадания
дождевой воды в стену при передаче через трубопровод.
● Заполните пространство между трубопроводом,
электропроводкой и дренажным шлангом замазкой и
загерметизируйте отверстие стены. Убедитесь в том, что
дождевая вода не просачивается в стену.
