Panasonic S-22MY2E5 (CZ-KPY3) Series - Обмотка Труб Лентой; Завершение Установки; Дистанционного Управления Таймера; 6 Процедура Установки Пульта

178
Дренажная труба
Труба вниз
Внутренний
блок
Замазка
Труба
Ловушка
Надрез
* Сделайте надрез на теплоизоляции в районе ловушки
(для дренажа воды)
Рис. 5-9

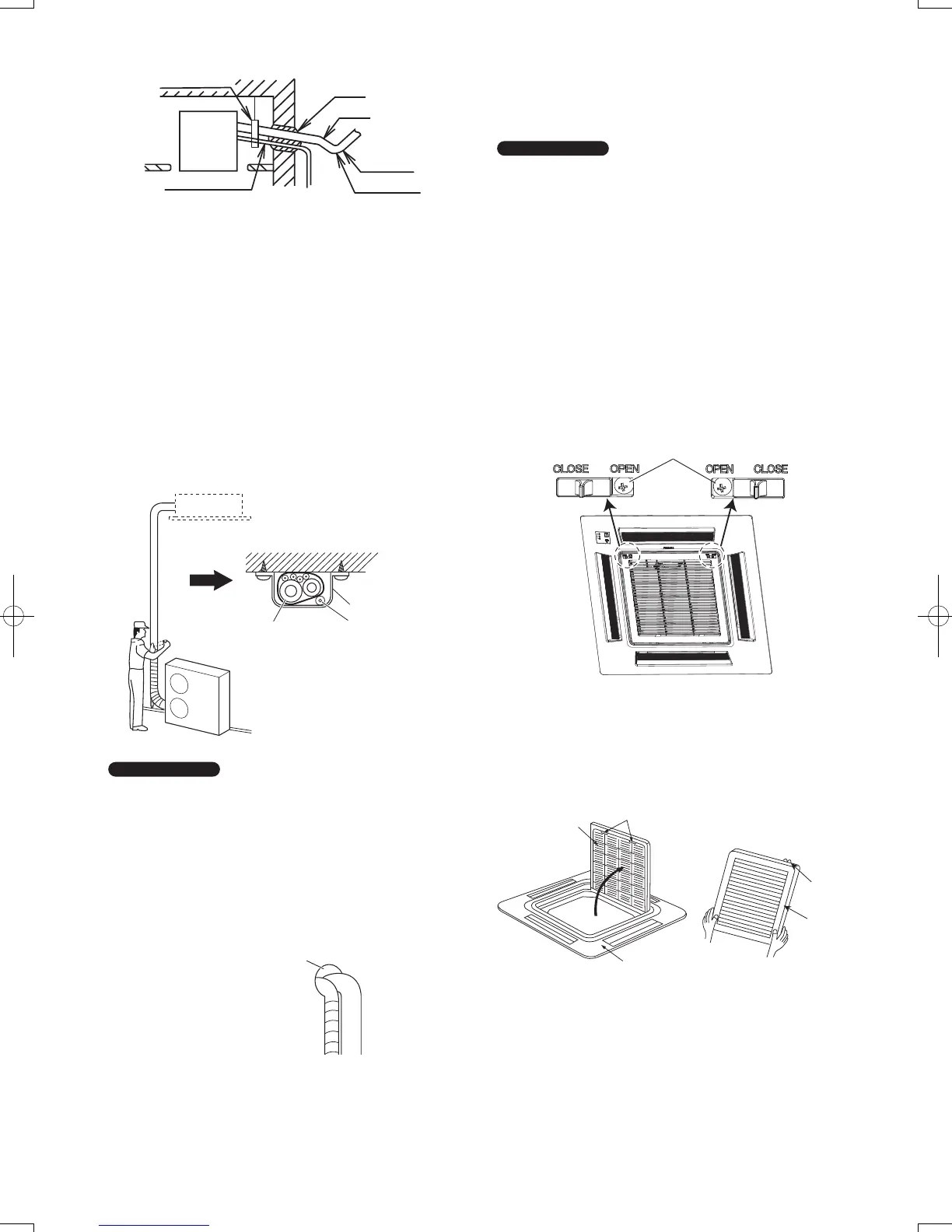

5-4. Обмотка труб лентой
(1) На данном этапе трубы хладагента (и электрическую
проводку, если это разрешено местными правилами)
следует обмотать вместе бронелентой в 1 связку.
Чтобы предотвратить перелив конденсата через края
дренажного поддона, проложите дренажный шланг
отдельно от трубопровода хладагента.
(2) Намотайте бронеленту от нижней части внешнего
блока до верхней части трубопровода, где он входит
в стену
. Во время обматывания трубопровода
перекрывайте половину каждого предыдущего витка
ленты.
(3) Прикрепите связку трубопровода к стене, используя по
1 фиксатору приблиз. через каждый метр. (Рис. 5-10)
Изолированные трубы
Дренажный шланг
Фиксатор
Рис. 5-10
ПРИМЕЧАНИЕ
Не наматывайте бронеленту слишком туго, поскольку это
снизит эффективность теплоизоляции. Убедитесь также,
что дренажный шланг конденсата отделяется от связки и
конденсат вытекает далеко от блока и трубопровода.
5-5. Завершение установки
После завершения изоляции и обматывания трубопровода,
воспользуйтесь герметизирующей замазкой для
герметизации отверстия в стене, чтобы предотвратить
попадание дождя и сквозняков. (Рис. 5-11)
Нанести замазку здесь
Трубопровод
Рис. 5-11
6. ПРОЦЕДУРА УСТАНОВКИ ПУЛЬТА
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ТАЙМЕРА (ДОПОЛНИТЕЛЬНАЯ ДЕТАЛЬ)
ПРИМЕЧАНИЕ
См. Инструкцию по эксплуатации, прилагаемую к
дополнительному пульту дистанционного управления таймера.
7. УСТАНОВКА ДЕКОРАТИВНОЙ ПАНЕЛИ
При использовании беспроводного пульта дистанционного
управления выполните действия пункта 7-3 «При
использовании беспроводного пульта дистанционного
управления вместо проводного пульта дистанционного
управления» перед установкой декоративной панели.
7-1. Перед установкой декоративной панели
(1) Снимите решетку входа воздуха и воздушный фильтр с
декоративной панели.
а) Открутите 2 винта на защелке решетки входа
воздуха. (Рис. 7-1) (Установите на место решетку
входа воздуха после установки декоративной
панели.)
С помощью крестообразной
отвертки открутите винты.
Рис. 7-1
7-2. Установка декоративной панели
У декоративной панели есть направление установки.
Подтвердите направление, отобразив сторону
трубопровода.
(1) Снимите решетку воздухозаборника путем
перемещения фиксаторов к центру.
Решетка
воздухозаборника
Фиксатор
Декоративная панель
Решетка
воздухозаборника
Петля
Рис. 7-2 Рис. 7-3
* Наденьте петлю на отверстие декоративной панели.
(Направление установки любое.)
(2) Прикрепление декоративной панели
• Временно затяните крепежные винты (3 шт.)
перед прикреплением декоративной панели. (Для
временного закрепления передней решетки.)
• Разместите декоративную панель на винтах (3 шт.)
перед прикреплением, переместите декоративную
панель, как показано на рисунке, и затяните все
винты (4
шт.).
