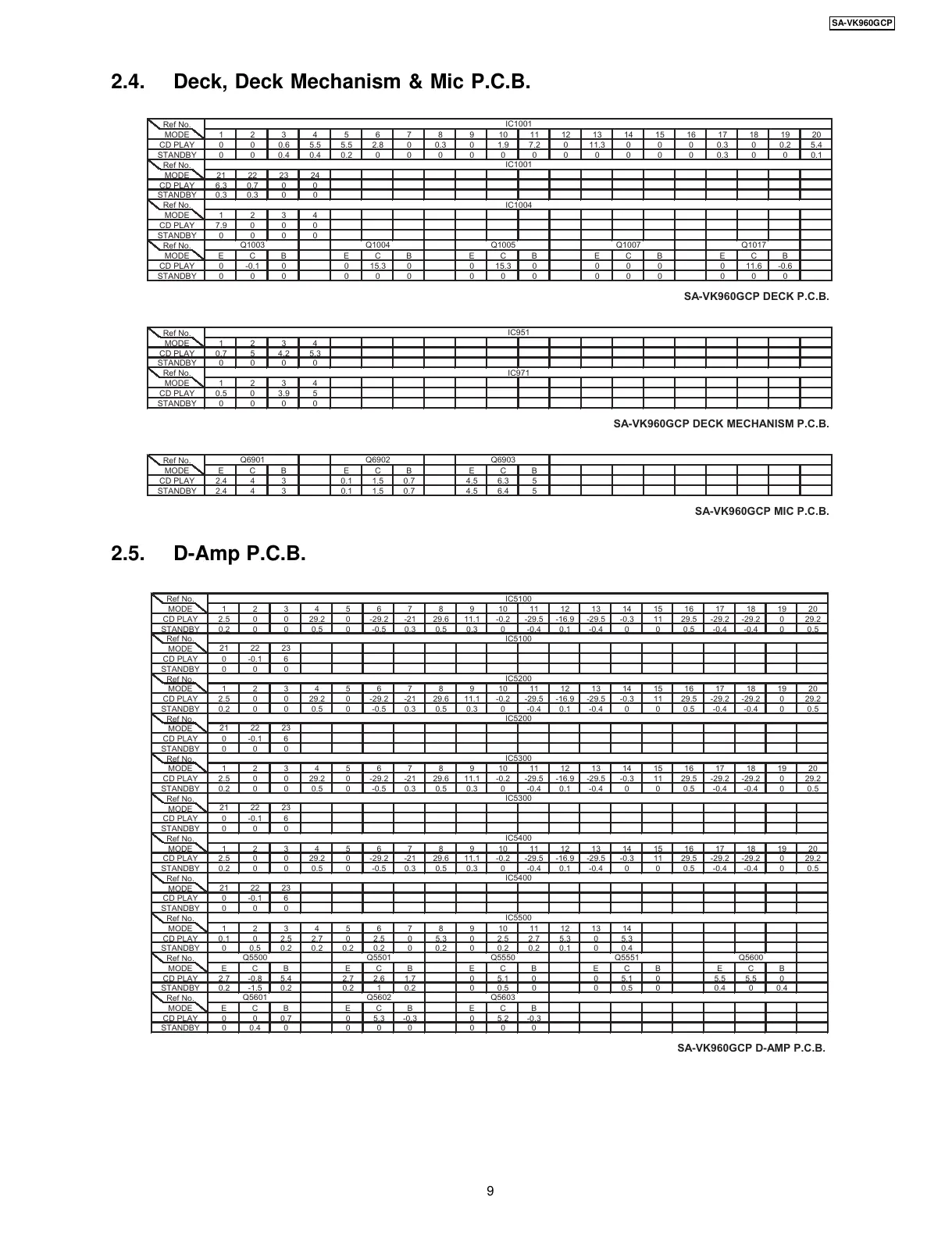

2.4. Deck, Deck Mechanism & Mic P.C.B.
Ref No.
MODE 1234567891011121314151617181920
CD PLAY 0 0 0.6 5.5 5.5 2.8 0 0.3 0 1.9 7.2 0 11.3 0 0 0 0.3 0 0.2 5.4
STANDBY000.40.40.2000000000000.3000.1
Ref No.
MODE 21 22 23 24
CD PLAY 6.3 0.7 0 0
STANDBY 0.3 0.3 0 0
Ref No.
MODE 1234
CD PLAY 7.9 0 0 0
STANDBY0000
Ref No.
MODEECBECBECBECBECB
CD PLAY 0 -0.1 0 0 15.3 0 0 15.3 0 0 0 0 0 11.6 -0.6
STANDBY000 000 000 000 000
Ref No.
MODE 1234
CD PLAY 0.7 5 4.2 5.3
STANDBY0000
Ref No.
MODE 1234
CD PLAY 0.5 0 3.9 5
STANDBY0000
Ref No.
MODE E C B E C B E C B
CD PLAY 2.4 4 3 0.1 1.5 0.7 4.5 6.3 5
STANDBY 2.4 4 3 0.1 1.5 0.7 4.5 6.4 5
SA-VK960GCP DECK P.C.B.
SA-VK960GCP MIC P.C.B.
Q6901 Q6902 Q6903
IC951
IC971
SA-VK960GCP DECK MECHANISM P.C.B.
Q1005 Q1007 Q1017
IC1001
IC1001
IC1004
Q1003 Q1004
2.5. D-Amp P.C.B.
Ref No.
MODE 1234567891011121314151617181920
CD PLAY 2.5 0 0 29.2 0 -29.2 -21 29.6 11.1 -0.2 -29.5 -16.9 -29.5 -0.3 11 29.5 -29.2 -29.2 0 29.2
STANDBY 0.2 0 0 0.5 0 -0.5 0.3 0.5 0.3 0 -0.4 0.1 -0.4 0 0 0.5 -0.4 -0.4 0 0.5
Ref No.
MODE
21 22 23
CD PLAY 0 -0.1 6
STANDBY 0 0 0
Ref No.
MODE 1234567891011121314151617181920
CD PLAY 2.5 0 0 29.2 0 -29.2 -21 29.6 11.1 -0.2 -29.5 -16.9 -29.5 -0.3 11 29.5 -29.2 -29.2 0 29.2
STANDBY 0.2 0 0 0.5 0 -0.5 0.3 0.5 0.3 0 -0.4 0.1 -0.4 0 0 0.5 -0.4 -0.4 0 0.5
Ref No.
MODE
21 22 23
CD PLAY 0 -0.1 6
STANDBY 0 0 0
Ref No.
MODE 1234567891011121314151617181920
CD PLAY 2.5 0 0 29.2 0 -29.2 -21 29.6 11.1 -0.2 -29.5 -16.9 -29.5 -0.3 11 29.5 -29.2 -29.2 0 29.2
STANDBY 0.2 0 0 0.5 0 -0.5 0.3 0.5 0.3 0 -0.4 0.1 -0.4 0 0 0.5 -0.4 -0.4 0 0.5
Ref No.
MODE
21 22 23
CD PLAY 0 -0.1 6
STANDBY 0 0 0
Ref No.
MODE 1234567891011121314151617181920
CD PLAY 2.5 0 0 29.2 0 -29.2 -21 29.6 11.1 -0.2 -29.5 -16.9 -29.5 -0.3 11 29.5 -29.2 -29.2 0 29.2
STANDBY 0.2 0 0 0.5 0 -0.5 0.3 0.5 0.3 0 -0.4 0.1 -0.4 0 0 0.5 -0.4 -0.4 0 0.5
Ref No.
MODE
21 22 23
CD PLAY 0 -0.1 6
STANDBY 0 0 0
Ref No.
MODE 1234567891011121314
CD PLAY0.102.52.702.505.302.52.75.305.3
STANDBY 0 0.5 0.2 0.2 0.2 0.2 0 0.2 0 0.2 0.2 0.1 0 0.4
Ref No.
MODEECBECBECBECBECB
CD PLAY 2.7 -0.8 5.4 2.7 2.6 1.7 0 5.1 0 0 5.1 0 5.5 5.5 0
STANDBY 0.2 -1.5 0.2 0.2 1 0.2 0 0.5 0 0 0.5 0 0.4 0 0.4
Ref No.
MODE E C B E C B E C B
CD PLAY 0 0 0.7 0 5.3 -0.3 0 5.2 -0.3
STANDBY00.40 000 000
IC5400
Q5603Q5602Q5601
Q5600Q5551Q5550Q5501
SA-VK960GCP D-AMP P.C.B.
IC5100
IC5100
IC5500
IC5200
IC5200
IC5300
Q5500
IC5300
IC5400
9
SA-VK960GCP
