7
•Ne pas forcer la grille à l’avant de l’enceinte. Il est impossible de
retirer la grille.
•L’assemblage s’effectue plus facilement si les enceintes sont
déposées sur les coussinets d’emballage. Orienter la grille des
enceintes vers le haut.
Utilisation des coussinets
Enceintes
Utiliser les quatre coussinets installés sur le dessus de l’enceinte
SB-FS1000.
Mode de mise en place des coussinets
Placer ces surfaces orientées vers le haut.
S’assurer de placer les composants sur un linge doux pour prévenir
tout risque de dommage.
•Après chaque étape, serrer les vis à fond.
1.Installer les bases sur les socles des enceintes
avant.
Aligner les deux tiges en saillie de l’un des socles des
enceintes avant (fournis) avec les deux trous dans l’avant
de la base du socle de l’enceinte avant D (fourni) et les y
introduire.
•Le sac d’assemblage pour la base du socle pour enceinte avant
D et le sac d’assemblage pour la base du socle pour enceinte
avant centrale D sont retenus en place par du ruban adhésif de
la même couleur.
• Pareillement, le sac d’assemblage pour la base du socle pour ence-
inte avant G et le sac d’assemblage de l’enceinte avant centrale G
sont retenus en place par du ruban adhésif de la même couleur.
Fixer la base du socle au moyen des deux vis de montage
fournies.
Introduire les vis dans les deux trous “R” pour fixer la base.
•Aligner les trous “R” avec les trous pour les vis du socle. Si les
trous ne sont pas alignés, changer l’orientation du socle. (La base
peut être placée sur le dessus ou le dessous du socle.)
•Pour l’assemblage de l’enceinte avant G, utiliser les trous de vis
“L” et fixer.
•Serrer les vis en alternance, puis les serrer à fond.
Revers de la base du socle
2.Installer le socle sur l’enceinte avant D.
Aligner les deux tiges en saillie du socle assemblé avec les
deux trous de l’enceinte avant D et les y introduire.
Fixer le socle à l’aide de la vis de montage du socle (fournie).
Fixer le socle à l’enceinte par le trou de vis du centre.

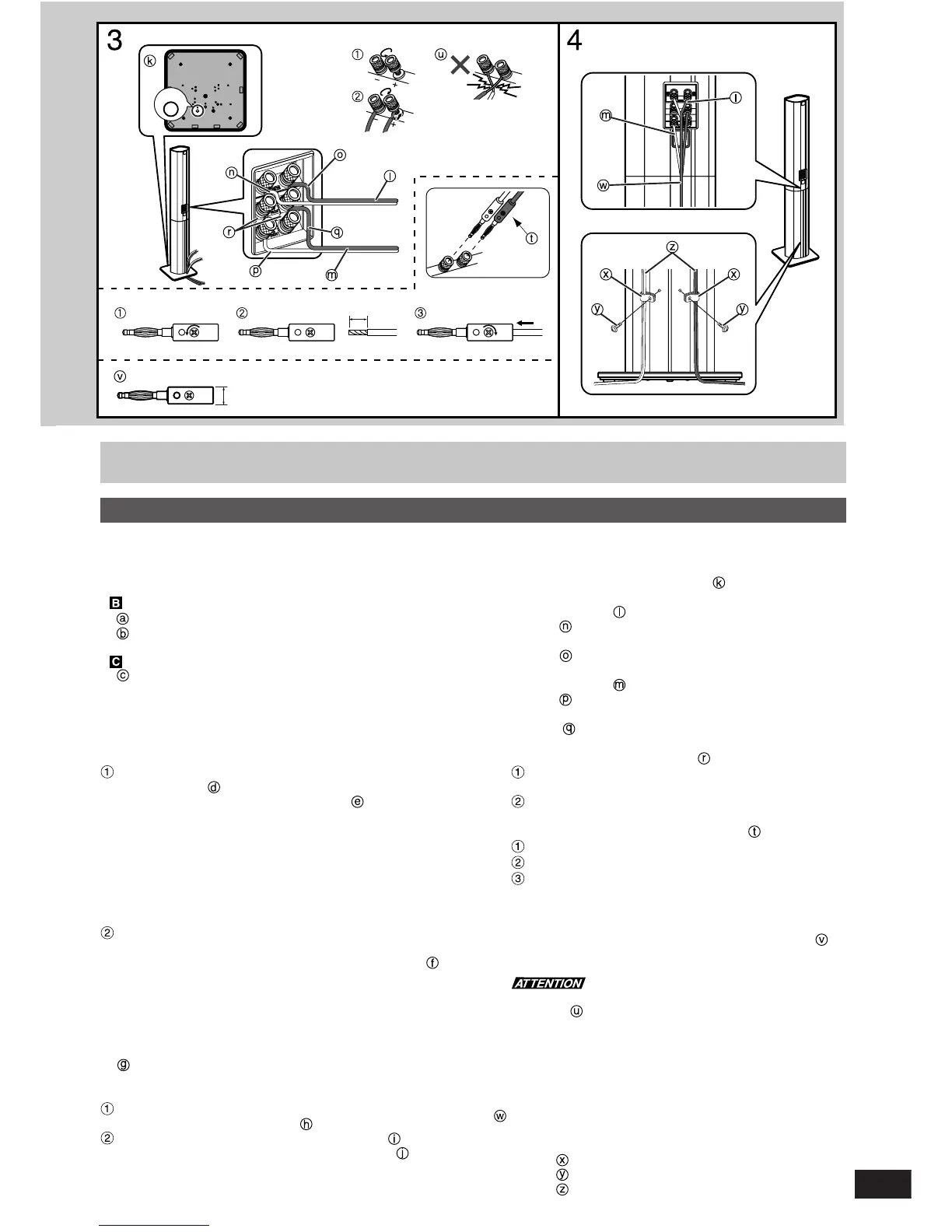

3.Raccorder les câbles d’enceintes (non fournis)
aux bornes.
Avant d’effectuer les raccordements, passer les câbles dans le
trou “R” à l’arrière de la base du socle.
(Utiliser le trou “L” pour les câbles de l’enceinte avant gauche.)
Câbles d’enceinte (env. 4 m)
(–) câble :
Raccorder ce câble à la borne négative noire (–) “CENTER”.
(+) câble :
Raccorder ce câble à la borne positive rouge (+) “CENTER”.
Câbles d’enceinte (env. 4 m)
(–) câble :
Raccorder ce câble à la borne négative (–) noire “LF”.
(+) câble :
Raccorder ce câble à la borne positive (+) rouge “HF”.
Ne pas retirer les tiges court-circuit.
Tourner l’écrou à molette dans la direction de desserrage
jusqu’à ce que le trou de la borne devienne visible.
Introduire le conducteur dans le trou, puis serrer l’écrou à
molette.
Avec des fiches bananes (fiches de 4 mm)
Desserrer les vis des fiches bananes (fournies).
Torsader les conducteurs du câble d’enceinte.
Insérer les câbles d’enceinte à fond, puis serrer fermement
les vis.
Serrer à fond les écrous à molette des bornes et connecter les fiches.
•Pour utiliser des fiches bananes en vente dans le commerce,
elles doivent avoir un diamètre total de 10 mm ou moins.
Ne pas utiliser les fiches bananes lorsque les enceintes doivent
être montées sur un mur.
Ne jamais court-circuiter les fils positif (+) et négatif (–) du câble
d’enceinte.
4.Attacher les câbles d’enceintes.
Insérer les câbles d’enceintes dans la rainure du socle prévue à
cet effet.
Les câbles d’enceinte doivent avoir une épaisseur de 2,8 mm ou moins
pour entrer dans la rainure pour câble.
Rainure pour câble
Pour utiliser des câbles d’enceinte plus épais que 2,8 mm, fixer des
attaches de nylon aux enceintes et les utiliser pour fixer les câbles.
Exemple Collier en nylon (fournie)
Vis pour collier en nylon (fournie)
Câbles d’enceintes
Recommencer les étapes 1 à 4 pour l’enceinte avant gauche.
R
10 mm
10 mm
Assemblage et installation
Assemblage des enceintes avant sur socle
