Guide de mise
en route rapide
Connexion de base (
Télé + Enregistreur DVD ou Magnétoscope
)
(Antenne + Télé)

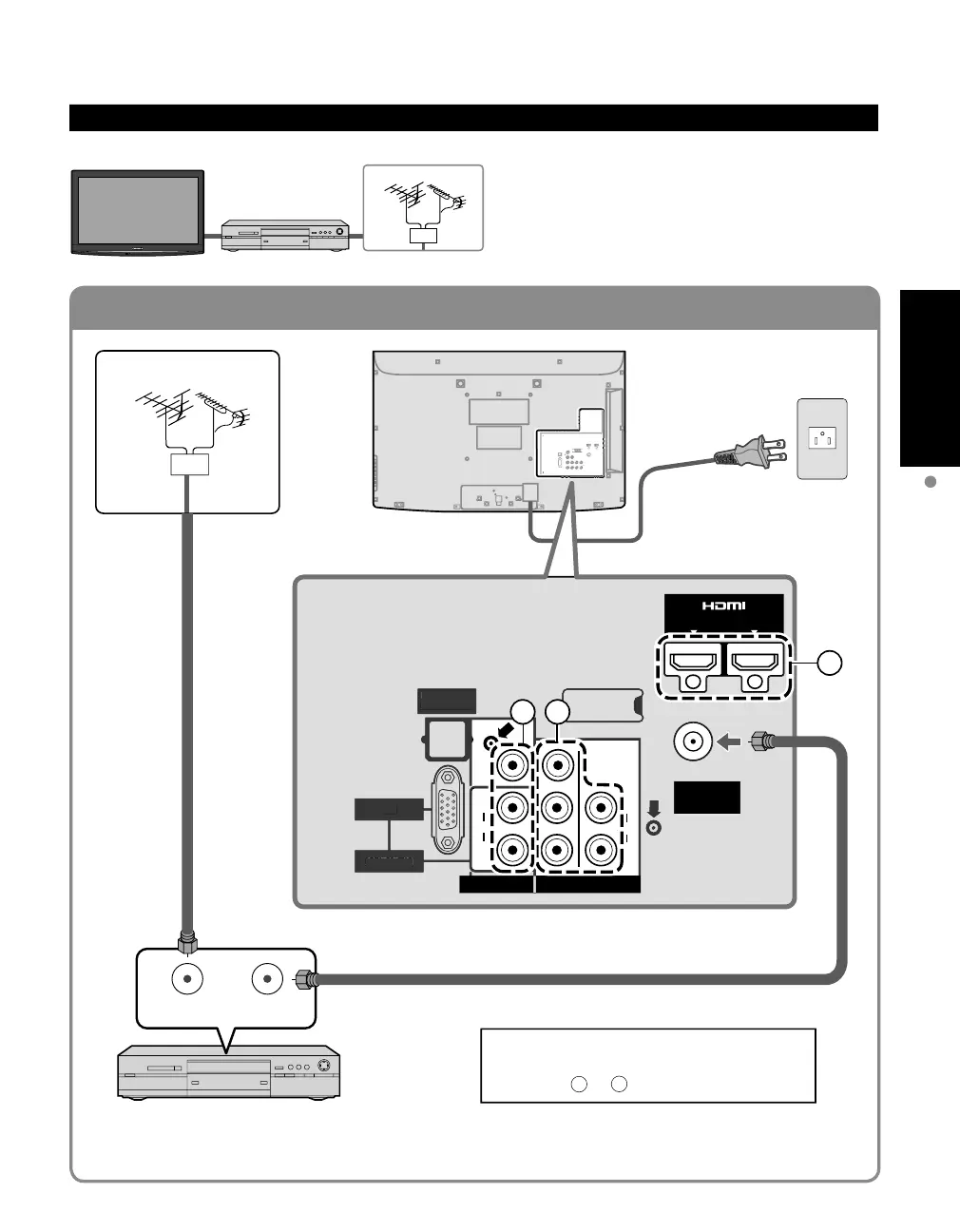

Raccordement aux bornes d’antenne et à un enregistreur DVD ou à un magnétoscope
ANT OUTANT IN
ANTENNA
Cable In
Y
P
R
PB
R
L
AUDIO
R
L
AUDIO
VIDEO
HDMI 1 HDMI 2
COMPONENT IN
VIDEO IN 1
AUDIO IN
PC
DIGITAL
AUDIO OUT
A
B
C
Exemple 2
Raccordement d’un enregistreur DVD (ou magnétoscope) (pour enregistrement/lecture)
Enregistreur DVD
Si la source possède une résolution plus élevée
(480p/720p/1080i/1080p), la connexion peut se faire
au moyen d’un câble composante vidéo ou HDMI.
Magnétoscope
La connexion peut être faite au moyen d’un câble
RF et d’un câble vidéo composite/S-Vidéo. (p. 13)
Antenne VHF/UHF
Téléviseur
Appareil AV
(ex.: enregistreur DVD
ou magnétoscope)
Panneau arrière
du téléviseur
Cordon
d’alimentation
110-127 V c.a.,
60 Hz
Antenne VHF/UHF
Appareil AV
(ex.: enregistreur DVD ou
magnétoscope)
(avec syntonisateur télé)
Raccordement du téléviseur à un appareil
auxiliaire audio-vidéo
Consultez
A
-
C
à la page 13
