Panasonic TX-W32D4F - Waveform Pattern Table; Tableau des Oscillogrammes

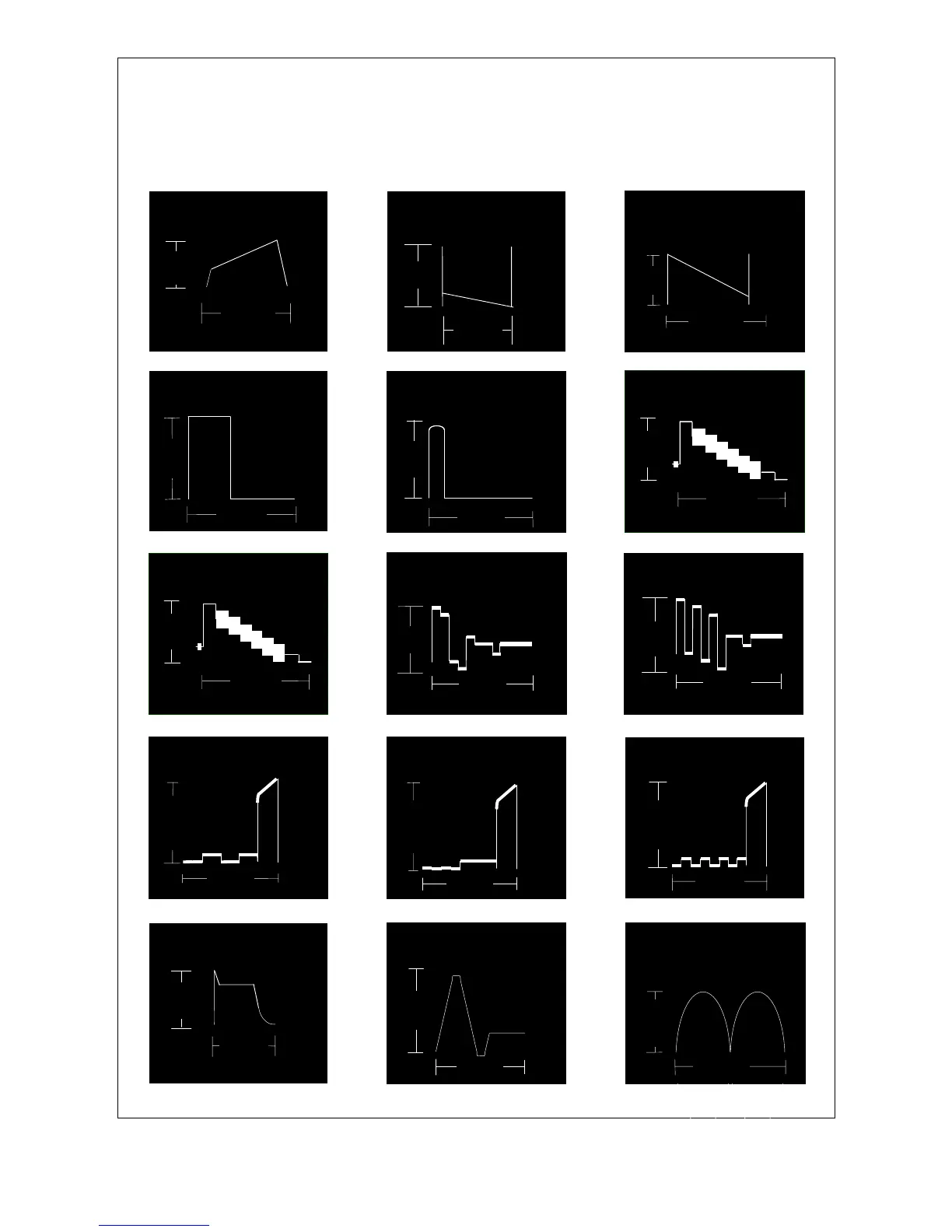

WAVEFORM PATTERN TABLE TABLEAU DES OSCILLOGRAMMES
NOTE: All waveforms have been taken using a standard colour bar pattern.
REMARQUE: Tous les oscillogrammes ont été relevés avec une mire de barres couleur standard.
8
B - Out
IC601 Pin 42
2.2V
32
µ
S
R - Out
IC601 Pin 40
32
µ
S
2.2V
G - Out
IC601 Pin 41
2.2V
32
µ
S
Vert Drive
IC451 Pin 2
8mS
63V
Vert Out
IC601 Pin 1
8.6mS
0.6V
VFLB
IC451 Pin 5
1V
8.6mS
Video In
IC1101 Pin 68
0.9V
64
µ
S
H - Out
IC601 Pin 8
3.9V
32
µ
S
HFLB
IC601 Pin 13
32
µ
S
7V
32
µ
S
1V
R - Y
IC601 Pin 26
Luminance In
IC601 Pin 28
0.9V
32
µ
S
B - Y
IC601 Pin 27
32
µ
S
1.3V
28
µ
S
6V
H - Out
IC3901 Pin 3
V - Out
IC3901 Pin 21
0.1V
32µS
E/W - Out
IC601 Pin 3
280mV
8.5mS
