How to move the chassis into
Service position
1. Hold and lift the rear of the chassis and gently pull the
chassis toward you, as shown in Fig.4.
2. Release the respective wiring clips and rotate the
chassis vertically through 90°, anti-clockwise.
3. Locate the base of the chassis frame into the hole (B),
shown in Fig.6.
4. Clip the chassis frame onto the bead clamper (A), as
shown in Fig.5.
5. After servicing ensure all wiring is returned to its
original position before returning the receiver to the
customer.
5
Comment placer le chassis en position
Service
1. Soutenir et soulever l'arrière du chassis et tirer
doucement le chassis vers soi, comme montré sur la
Fig.4.
2. Relacher les clips de fixation des fils et tourner le chassis
verticalement de 90°, dans le sens contraire des aiguilles
d'une montre.
3. Localiser le trou (B), à la base du cadre du chassis,
montré Fig.6.
4. Encliqueter le cadre du chassis sur le collier de
verrouillage à perle (A), comme montré sur la Fig.5.
5. Après réparation s'assurer que tout le cablage est
retourné dans sa position d'origine avant de retourner
l'appareil à l'utilisateur.

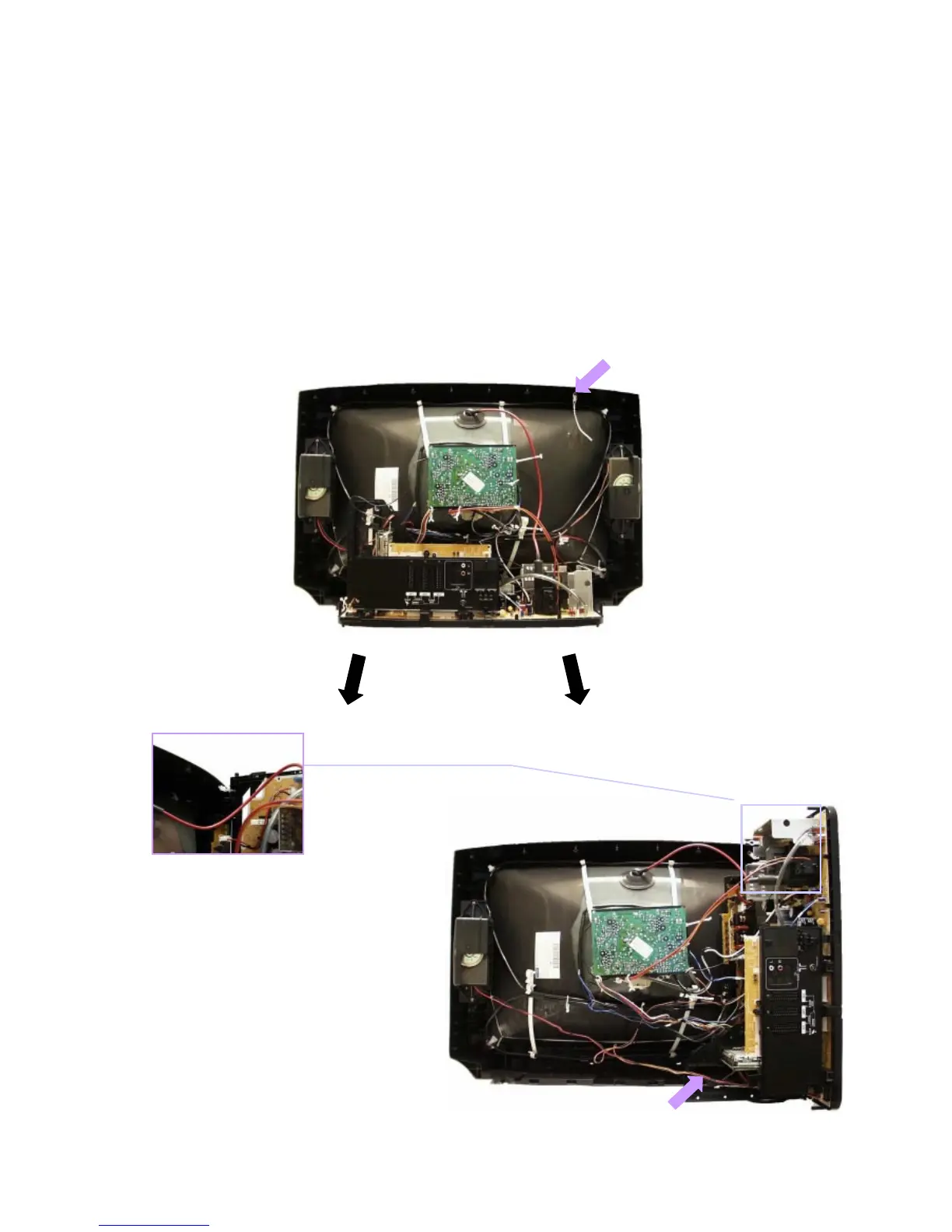

Fig.5.
Fig.6.
