RS232C
terminal
S
ecifications
Es
ecificaciones
del
terminal
RS232C
S
ecifications
du
ort
serie
RS232C
The RS232C terminal
on
this TV is a standard
computer SERIAL interface.
* This operation system should be used
by a person who is accustomed to using
computers.
PC
Control
of
the TV
• The
TV
can be controlled by a personal
computer
when connected through an
RS232C cable (not supplied).
• The computer will require software which
allows sending and receiving
of
control
data
through
its
SERIAL
port.
Please
see required parameters and commands
below.
Communication parameters
La terminal RS232C de este televisor es una
interfaz SERIAL de ordenador estandar.
* Este sistema operativo debe ser utilizado
por personas acostumbradas al uso de
ordenadores.
Control del televisor desde el ordenador
•
EI
televisor puede ser controlado por
un
ordenador personal
si
ambos aparatos se
conectan mediante un cable RS232C (no
incluido).
•
EI
ordenador requiere un software que
permita el envio y la recepci6n de datos de
control a traves de su puerto SERIAL. Por
favor, consulte los parametros y comandos
requeridos que se indican a continuaci6n.
Parametros de comunicaci6n
Le port serie RS232C sur ce televiseur est
une interface serie standard d'ordinateur.
* L'utilisation de ce systeme de commande
est reservee
a des personnes ayant de
bonnes connaissances en informatique.
Pilotage du
teh~viseur
par
PC
•
II
est possible de piloter les fonctions du
televiseur
apartir d'un ordinateur lorsqu'il y
est raccorde au moyen d'un cable RS232C
(vendu separement).
• Un
logiciel
est
requis
pour
permettre
d'envoyer
et
de
recevoir des donnees
de
contr61e
par
un port serie. Voir les
parametres et les commandes ci-dessous.
Parametres de communication
Signal level
RS-232C
compliant
Synchronization
method
Asynchronous
Baud rate
9600 bps
Parity None
Character
length
8 bits
Stop bit
1 bit
Flow control
-
Nivel de senal
Compatible
con
RS-232C
Metodo
de
sincronizaci6n
Asincrono
Velocidad
de
transferencia
9.600 bps
Paridad Ninguna
Long~ud
de
la
cadena
de
caracteres
8 bits
Bit de parada 1 bit
Control de
f1ujo
-
Niveau du signal
Conforme
a
RS-232C
Methode
de
synchronisation
Asynchrone
Debit en bauds
9600
bps
Parite Aucune
Longueur
des
caracteres
8 bits
Bit d'arret
1 bit
Contr61e
du debit
-

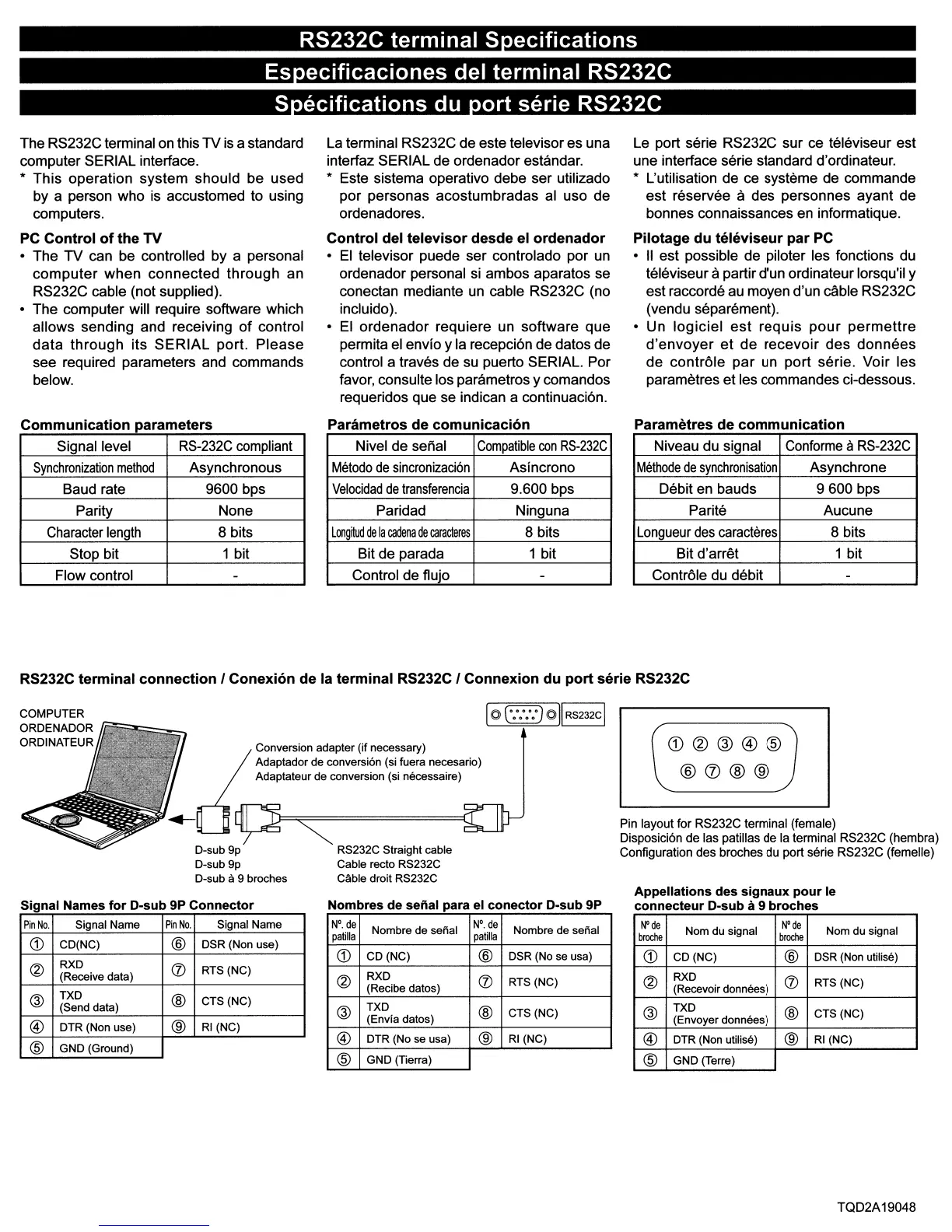

RS232C terminal connection I Conexi6n de la terminal RS232C I Connexion
du
port
serie RS232C
<D~@®®)
@CV@@
Appellations des
signaux
pour
Ie
connecteur D-sub
a9 broches
Pin layout for RS232C terminal (female)
Disposicion de las patillas de
la
terminal RS232C (hembra)
Configuration des broches du port serie RS232C (temelle)
RS232C Straight cable
Cable recto RS232C
Cable droit RS232C
Nombres de seiial para el
conector
D-sub 9P
D-sub 9p
D-sub 9p
D-sub
a9 broches
Conversion adapter (if necessary)
~
Adaptador
de
conversion (si fuera necesario)
Adaptateur de conversion (si necessaire)
..-
Signal Names
for
D-sub
9P
Connector
COMPUTER
ORDENADOR
ORDINATEUR
Pin
No.
Signal Name
Pin
No.
Signal Name
CD
CD(NC)
®
DSR (Non use)
®
RXD
(J)
RTS (NC)
(Receive data)
®
TXD
®
CTS (NC)
(Send data)
®
DTR (Non use)
®
RI
(NC)
®
GND (Ground)
N°.
de
Nombre
de
senal
N°.
de
Nombre
de
senal
patilla
palilla
CD
CD (NC)
®
DSR (No se usa)
®
RXD
(J)
RTS (NC)
(Recibe datos)
®
TXD
®
CTS (NC)
(Envia datos)
®
DTR (No se usa)
®
RI(NC)
®
GND (Tierra)
N°de
Nom du signal
N°de
Nom du signal
broche
broche
CD
CD (NC)
®
DSR (Non utilise)
®
RXD
(J)
RTS (NC)
(Recevoir donnees)
®
TXD
®
CTS (NC)
(Envoyer donnees)
®
DTR (Non utilise)
®
RI(NC)
®
GND (Terre)
