Lietuvių k.
4 / 8
ICEP007-030

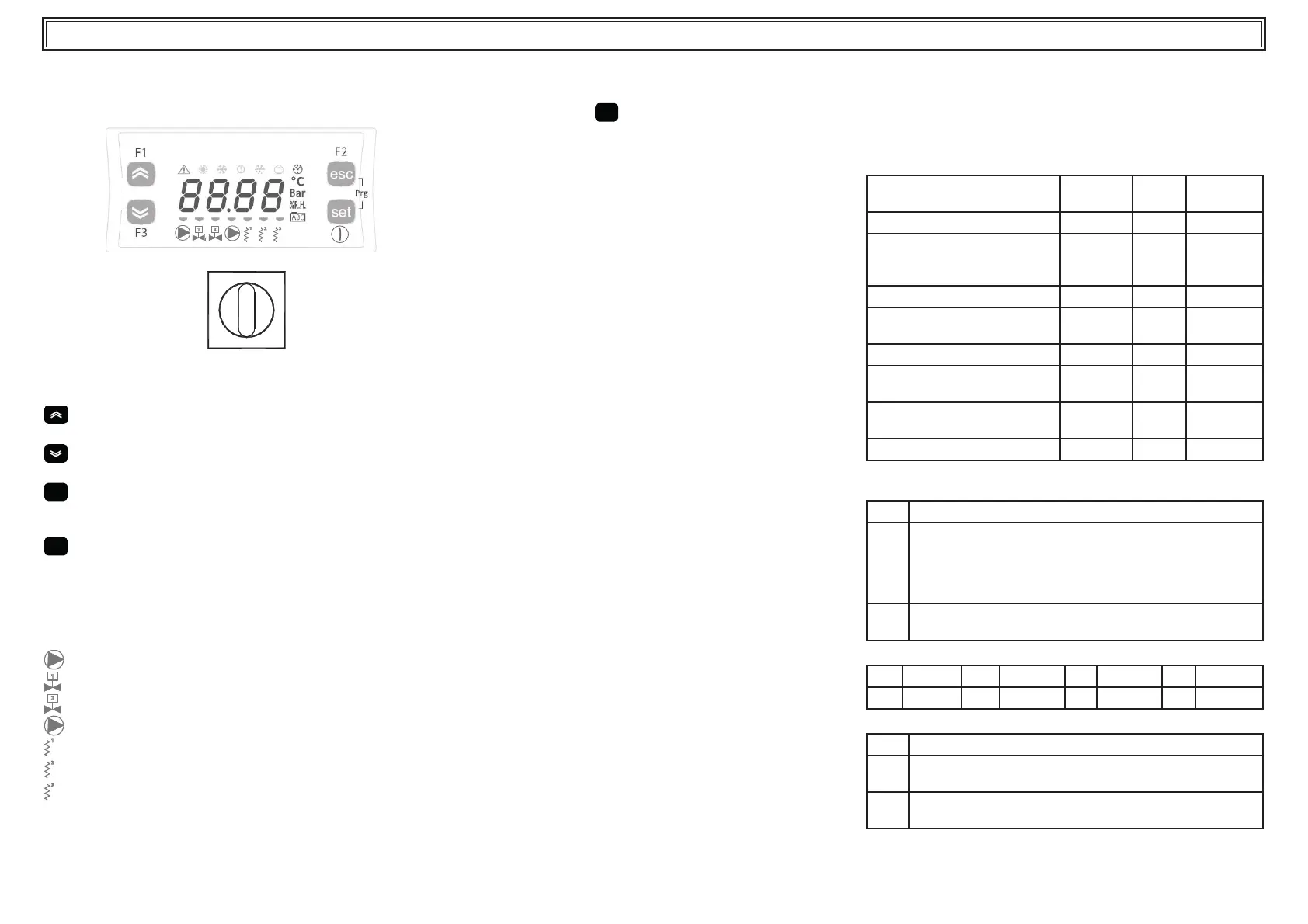

4 Valdiklis
4.1 Valdymo pultas
1pav.
O
I
QS
1
1
2
2 3
QS Pagrindinis maitinimo jungiklis.
Mygtukas Į VIRŠŲ: paspausdami didinkite pasirinkto keičiamo
parametro vertę
Mygtukas Į APAČIĄ: paspausdami mažinkite pasirinkto keičiamo
parametro vertę
esc
Mygtukas ESC: jei norite uždaryti neįrašę;
grįžtama į ankstesnį lygį;
SPAUDŽIANT 5s. ALIARMO ATSTATA.
set
Mygtukas SET: jei norite uždaryti ir įrašyti / patvirtinti vertę;
pereiti iki kitą lygį;
atidaryti nustatymo meniu;
SPAUDŽIANT 5s. ĮJUNGTI AUŠINTUVĄ.
! Aliarmas įjungtas (lemputė švyti raudonai)
H1 Yra aliarmų.
Siurblys 1
1
Karštų dujų elektromagnetinis vožtuvas 1
2
Karštų dujų elektromagnetinis vožtuvas 2
Siurblys 2
1
Apsaugos nuo užšalimo šildytuvas
2
Karterio šildytuvas
3
Q.E. šildytuvas
4.2 Aušintuvo įjungimas
• Prijunkite maitinimo liniją prie prietaiso pasukdami pagrindinį atskyriklį
QS į įjungimo padėtį.
• Paspausdami mygtuką „
set
“ įjunkite.
• Valdiklyje nustatykite norimą temperatūrą. (4.5.1 skyrius)
Fazių rodmuo
Jei įjungiant ekrane rodomas aliarmas „
Er23“, naudotojas turi patikrinti
atjungimo jungiklio įvesties gnybtų laidus.
4.2.1 Reguliavimas perduodant eksploatuoti
a) Vandens temperatūros nustatymas. Žr. 4.5 skyrių.
b) Siurblio reguliavimas (tik vandeniu aušinama versija)
Patikrinkite, ar siurblys veikia tinkamai, naudodamiesi slėgio matuokliu (žr.
P1 ir P0) ir tikrindami ribines slėgio vertes (Pmax ir Pmin) siurblio duomenų
lentelėje.
P1 = slėgis įjungus siurblį
P0 = slėgis išjungus siurblį
Pmin < (P1–P0) < Pmax
- Pavyzdys Nr. 1.
Sąlygos:
uždaras kontūras, slėgis P0 = 2 bar
siurblio duomenų lentelės vertės: Pmin 1 bar/ Pmax 3 bar
reguliuokite vožtuvo išvadą, kad būtų gautas slėgis 3 bar < P1< 5 bar
- Pavyzdys Nr. 2.
Sąlygos:
atviras kontūras, slėgis P0 = 0 bar
siurblio duomenų lentelės vertės: Pmin 1 bar/ Pmax 3 bar
reguliuokite vožtuvo išvadą, kad būtų gautas slėgis 1 bar < P1< 3 bar
c) Panašiai tikrinkite, ar siurblys tinkamai veikia įprastomis veikimo
sąlygomis.
Taip pat patikrinkite, ar siurblio srovės stiprumas patenka į duomenų
lentelėje nurodytą diapazoną.
d) Išjunkite aušintuvą ir pradėkite pildyti hidraulinį kontūrą esant
„NUSTATYTAI“ temperatūrai.
e) Patikrinkite, ar „apdoroto“ vandens temperatūra nenukrenta iki žemesnės
nei 5°C ir ar aplinkos temperatūra, kurioje veikia hidraulinis kontūras, nėra
žemesnė nei 5°C. Jei temperatūra per žema, įpilkite reikiamą kiekį glikolio,
kaip paaiškinta 3.3.2 skyriuje.
Y DĖMESIO! Prieš įjungdami aušinimo siurblį, uždarykite
vandens išleidimo vožtuvą (jo montavimu rūpinasi klientas).
Visada laikykite įleidimo vožtuvą (jo montavimu rūpinasi klientas)
atidarytą.
Įjungdami siurblį, lėtai atidarykite aušintuvo vandens išleidimo
vožtuvą ir sureguliuokite srautą, kaip aprašyta 4.2.1. punkte.
4.3 Aušintuvo išjungimas
Jei aušintuvo nebereikia, išjunkite jį: Paspausdami mygtuką „SET“ ( 5 sec.).
Neišjunkite prietaiso pagrindiniu jungikliu QS, kad elektra ir toliau būtų
tiekiama apsaugos nuo užšalimo įtaisams.
4.4 Parametrų nustatymas
Bendroji informacija
Numatyta dviejų lygių parametrų apsauga:
a) Tiesioginiai parametrai (D): pasiekiami iš karto, keičiami naudotojo;
b) Slaptažodžiu apsaugoti parametrai (U): norint pasiekti, reikia įvesti
slaptažodį; gamintojo nustatyti parametrai (nekeiskite).
4.4.1 Aušintuvo parametrai
PARAMETRAS KODAS TIPAS NUMATY-
TASIS
Matavimo vienetas
C-F
D 0FF
Nuotolinio įjungimo / išjungimo
suaktyvinimas
(žr. 4.4.1.1 skyrių)
rE
D
0
Prietaiso adresas*
CF30
D
1
Sparta bodais*
(žr. 4.4.1.2 skyrių)
CF31
D
3
„Modbus“ protokolas*
CF32
D
1
Aliarmo relės valdymas
(žr. 4.4.1.3 skyrių)
rAL
D
0
Vadovo lygmens įjungimo /
išjungimo suaktyvinimas*
SUP
D
OFF
Numatytųjų parametrų atkūrimas
dEF
D
OFF
* Pasirinktinis parametras
4.4.1.1 Nuotolinio įjungimo / išjungimo režimas
0
Nuotolinis įjungimas / išjungimas neaktyvus
1
Nuotolinis įjungimas / išjungimas aktyvus kartu su vietiniu
įjungimu / išjungimu
Jei nutrūksta elektros tiekimas arba prietaisas išjungiamas
pagrindiniu jungikliu, atkūrus maitinimą, aušintuvą reikia iš naujo
paleisti vietoje
2
Tik nuotolinis įjungimas / išjungimas, vietinis įjungimas /
išjungimas neaktyvus
4.4.1.2 Sparta bodais (pasirinktinė)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
4.4.1.3 Aliarmo relės valdymas
0
Relė paprastai išjungta, suaktyvinama aliarmu.
1
Relė paprastai suaktyvinta (ir išjungus valdiklį), išjungiama
aliarmu.
2
Relė paprastai suaktyvinta (tik kai valdiklis įjungtas), išjungiama
aliarmu arba išjungiant valdiklį.
