10
PELIGRO
Se deben guitar todos los sujetadores, el cartucho de gas y ta
batería antes de reparar la
herramienta.

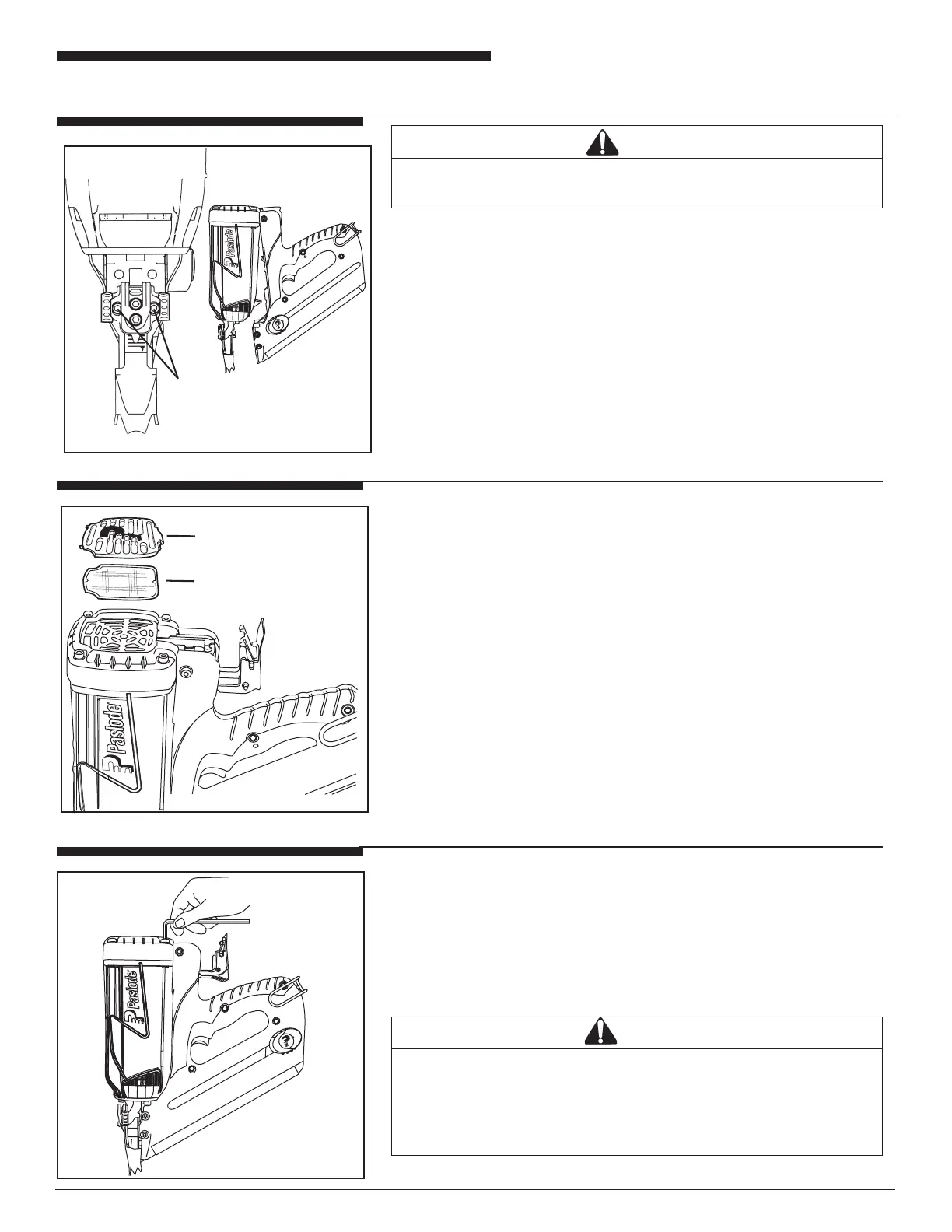

Paso 1
Usando la llave Allen de 5/32 plg. (#401331) quite el
conjunto del mango y el mecanismo de alimentacion:
destornille los dos tornillos de casquete de boca
tubular #10-24 x 1-1/8 plg. y tire suavemente el
conjunto del mango y el mecanismo de alimentacion
alejándolo del conjunto del motor.
Paso 2
Quite la cubierta y el filtro. Limpie los con aqua con
javon o con Paslode's Degreaser Cleaner.
Paso 3
Quite la tapa y el filtro y destornille los cuatro tornillos
de casquete de boca tubular #10-24.
Conjunto del mango y el mecanismo de alimentacion
2
Tornillos
PELIGRO
Nunca se debe hacer funcionar la clavadora a menos que los
cuatro tornillos de cabeza hueca estén apretados firmemente
en la tapa del cilindro. Si no se observa esta advertencia,
pueden ocasionarse daños a la herramienta, incendio y
heridas personales.
Cubierta
Filtro
