6.3. Wirkleistungsmessung (Hauptanzeige) und Phasen-
winkelmessung (Sekundäranzeige)

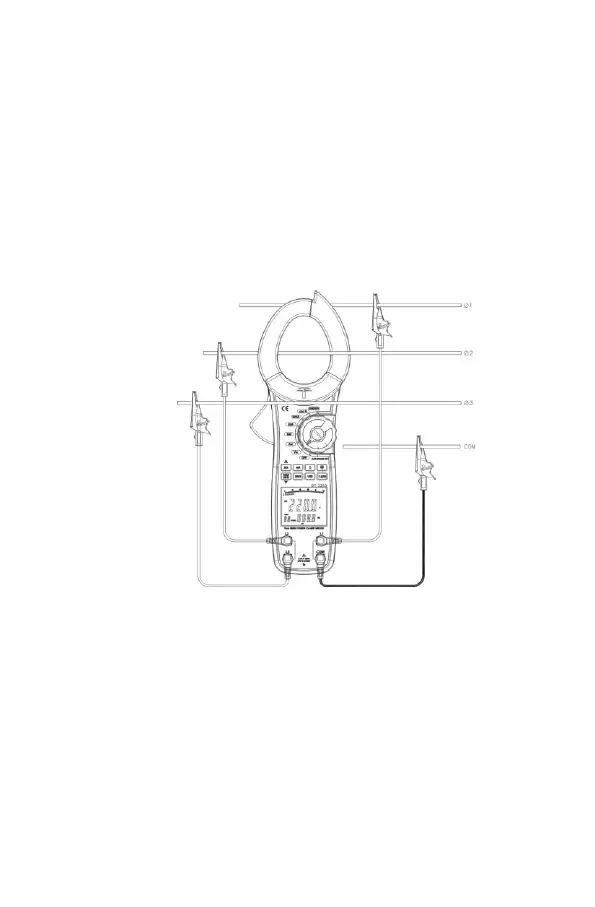

6.3.1. 3-Phasen, 4-Kabel (3P-4W) Methode:
ACHTUNG!
Um Schäden am Gerät und ernsthafte Verletzungen zu
vermeiden, überschreiten Sie niemals die maximalen
Eingangswerte von 750 V AC und 1000A AC. Verändern Sie
niemals die Schalterposition des Drehwahlschalters bei
angeschlossenen, spannungsführenden Prüfleitungen.
1. Drehen Sie den Funktionswahlschalter in die Position „kW“.
2. Umschließen Sie den zu messenden Leiter mit der
Messzange möglichst mittig.
3. Verbinden Sie die beiliegenden Prüfleitungen (rot, gelb,
blau) in die Buchsen L1, L2 und L3 und die schwarze
Leitung mit der COM-Buchse.
-17-
