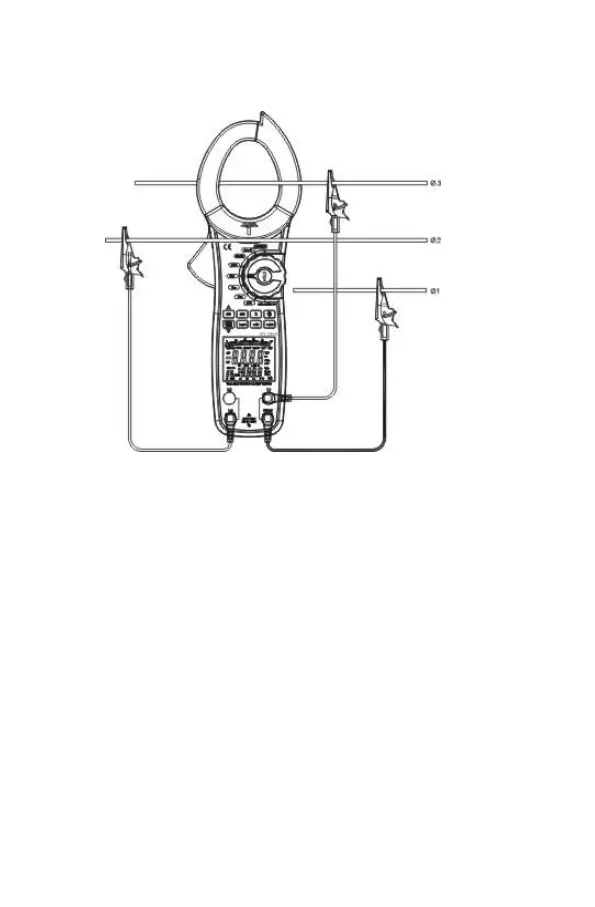

6.3.2. 3-Phasen, 3-Kabel Methode (3P3W)
1. Drehen Sie den Funktionswahlschalter in die Position „kW“.
2. Betätigen Sie die SEL-Taste für ca 5 Sekunden, bis 3Ø3W
im Display erscheint.
3. Umschließen Sie den zu messenden Leiter mit der
Messzange möglichst mittig.
4. Verbinden Sie die beiliegenden Prüfleitungen (rot, gelb) mit
den Buchsen L1 und L2 und die blaue Leitung mit der COM-
Buchse.
5. Verbinden Sie die Krokoklemmen (rot,gelb,blau) mit den
Phasen L1, L2 und L3 .
6. Wählen Sie mit der SEL-Taste Phase 1 (Ø1) und lesen Sie
die Wirkleistung und den Phasenwinkel in der Anzeige ab
und betätigen Sie die „Σ“ Summentaste.
-19-
Blau
Rot
Gelb
Blau
