连接
插入: 这些插孔为1/4"的芯/环/套(TRS)式连接器，允许外接信号处理器插入到输入通道的信号路径
中。芯=发送；环=返回；套=接地。可以使用一个插入，将一个机载效果处理器粘贴到任何通道上。
线路(1/4")输入: 这些插孔为1/4"平衡(TRS)高阻抗输入。芯为正极输入，应用于非平衡输入。它的增益
比XLR输入低20分贝，没有幻像电源。话筒和线路输入不应该同时使用。
Mic (XLR)输入: XLR平衡输入已为话筒或其他低阻抗源作了优化。2号芯为正极输入。由于增益调整的
范围广泛，信号电平可以适应高达+14 dBu。
立体声(1/4")输入: 这些1/4"非平衡输入在被用作立体声线路输入时，同时使用两个插孔，或者，要
是只连接到左/单声道输入上，则被用作单声道输入。
群组插入: 这些插孔为1/4" TRS 连接器，允许外接信号处理器插入到群组信号路径中。芯=发送；环=
返回；套=接地。可以将一个机载效果处理器粘贴到任何群组插入上。
群组输出: 这些群组输出拥有1/4" TRS平衡插孔，提供群组输出信号。输出电平由群组电平衰减器(26)
设置。
Left/Right Outputs: Left/Right Outputs配备有两个1/4" TRS Z-平衡插孔和两个全平衡XLR输出。1/4"输
出可使用平衡大三芯(TRS)，或非平衡大二芯(TS)连接器。输出电平由主电平衰减器(40)设置。两个输
出可同时使用。
AUX 1 - 6 输出: 这些辅助输出拥有1/4" TRS平衡插孔，提供辅助输出信号。输出电平由辅助电平控制
设置 (19, 20)。
Effects 2 Patch 插孔: 这
个1/4" TRS插孔允许将
内置Effects 2处理器粘
贴到一个输入，或群组
插入，或一个外接设备
上。 芯携带有进入压
缩器的输入（返回）信
号，环带有输出（发
送）信号。
EFX 2 Return插孔: 这
些1/4"高阻抗平衡输
入可以用于立体声或
单独返回。设计用于
效果返回，也可以用
作额外的立体声输
入。如果右插孔没有
连接连接器，左/单声
道输入可以给两个输
入同时提供信号。芯
为正极输入，平衡和
非平衡都可用。

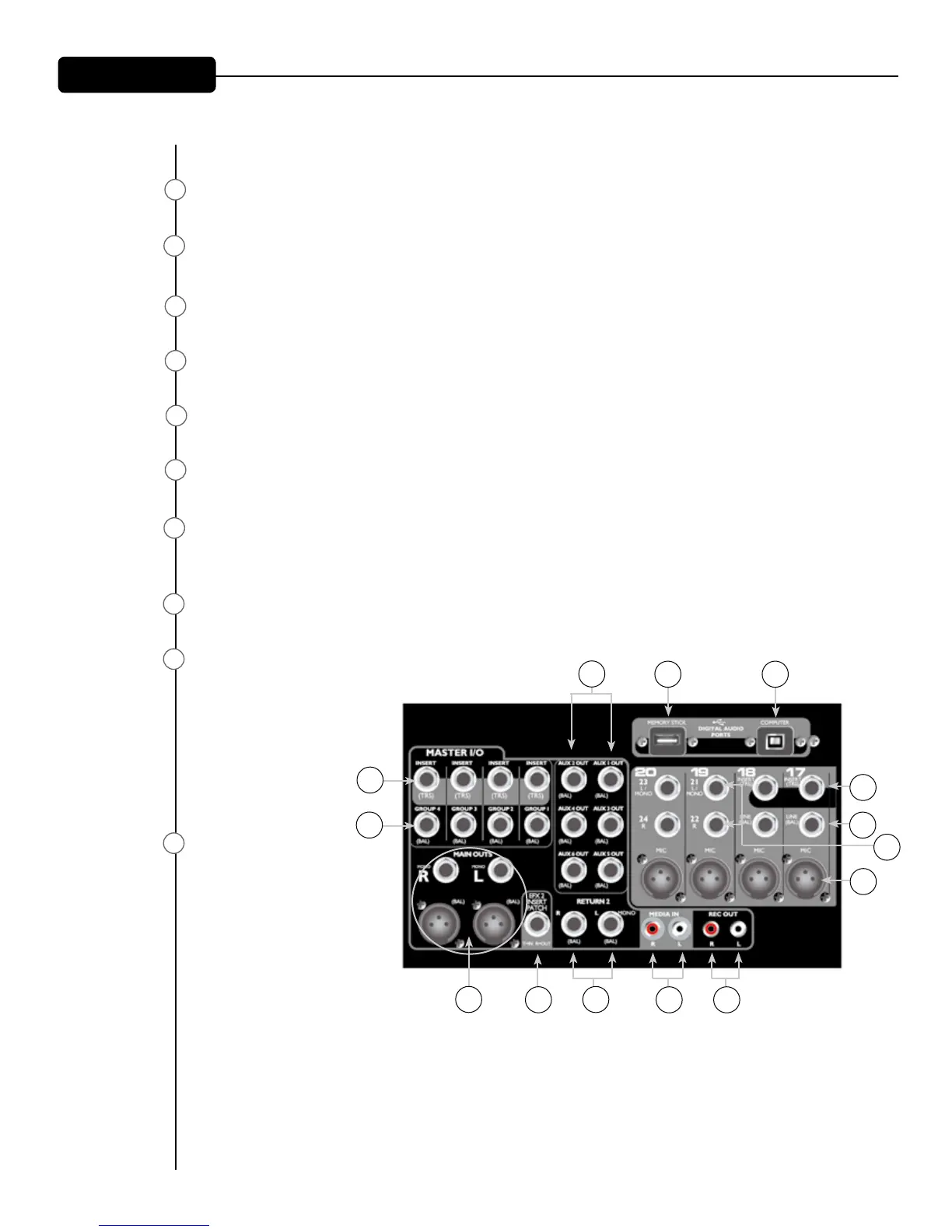

后面板
