Gain
Esse controle estabelece o nível de operação nominal para o canal. O ganho
de entrada pode ser ajustado sobre uma faixa ampla (0 a 60 dB) para compen-
sar vozes suaves ou sons muito altos. Para maximizar a relação sinal/ruído,
o ganho deve ser definido ao nível apropriado, com o atenuador de canal (13)
definido para 0. Ele pode ser definido pressionando a chave PFL (12) e ajustan-
do para 0 dB no medidor de saída. Se o LED de corte se acender e ficar assim,
reduza o ganho.
Lo Cut
O filtro corta baixa é variável desde desligado a 300 Hz. Quando acionado,
ele pode melhorar claramente através da remoção de baixas frequências que
tornam o som do mixer impuro. Este filtro reduz o manuseio e ruído de palco,
ruído de respiração e energia de baixa frequência indesejada que pode roubar
seu sistema de potência de som. Virar esse controle para cima removerá as
frequências do sistema e restaurará a potência onde necessário.
Hi EQ
Este controle de tom tipo shelving ajusta os níveis de frequência de agudos
(±15 dB a 10 KHz), resultando em menor ruído e mais brilho.
Mid EQ
Este controle de tom ativo é um tipo passa banda (pico/corte) que varia a res-
posta de frequência média em ±15 dB na faixa de 100 Hz a 5 kHz. A frequência
central é controlada pelo controle de frequência média (5).
Mid Freq
Esse controle determina a frequência central do controle de equalização média
(4). A frequência central para o filtro passa banda pode ser definida de 100 Hz a
5 kHz.
Low EQ
Este controle de tom tipo shelving ajusta os níveis de frequências graves (±15
dB a 70 Hz), adicionando profundidade aos sinais mais finos ou clareza para
sobrepor sinais mais grossos.
Cuidado: A amplificação de baixa frequência excessiva faz aumentar o consu-
mo de energia e aumenta a possibilidade de dano aos auto-falantes.
Envios 1-4 AUX
Esses controles enviam o pré-atenuador do canal, sinal de pós equalização
para cada um dos quatro barramentos auxiliares. Esses barramentos são usa-
dos normalmente para envios de monitor ou para alimentar um mixer separado
para equipamentos externos. Há conexões internas que podem ser comutadas
para alterar o ponto de envio para pré-equalização. O ganho unitário está na
posição de retenção do central com até 6 dB de ganho na posição completa-
mente no sentido horário.
Envios AUX 5-6/EFX 1-2
Esses controles enviam o sinal de pós-atenuador do canal para cada um dos
dois barramentos auxiliares (efeitos). Esses barramentos são normalmente
usados para envios de efeitos ou para alimentar os processadores internos
de efeitos. O ganho unitário é na posição de retenção central com até 6 dB de
ganho na posição completamente no sentido horário.

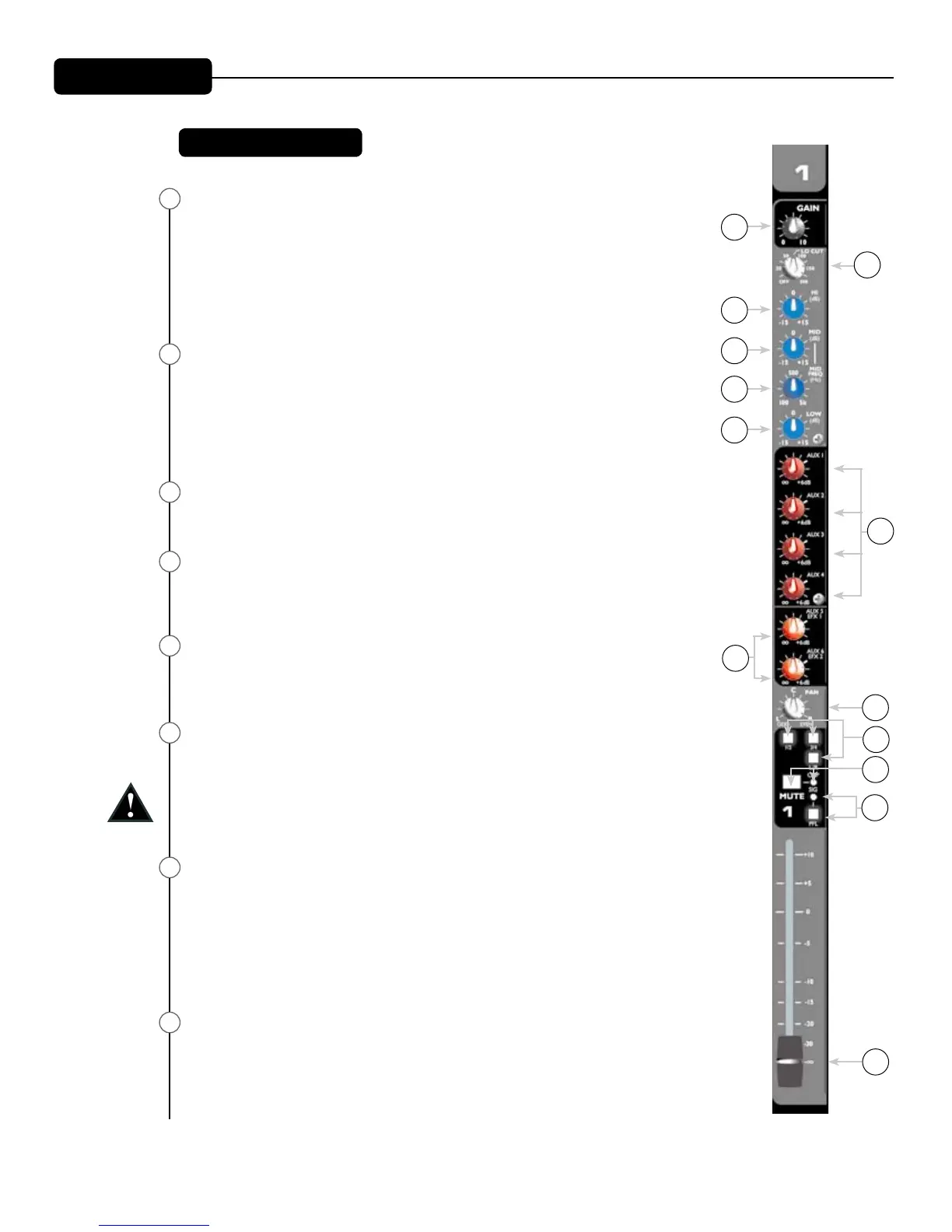

Painel frontal
1
2
3
4
7
5
6
8
CANAIS DE ENTRADA MONO
2
3
4
6
5
1
8
7
9
10
11
12
13
