CONEXÕES
Inserções: Esses conectores são do tipo Tip/Ring/Sleeve (TRS) de 1/4" que permitem que processado-
res de sinal externo sejam inseridos no caminho de sinal do canal de entrada. Tip=envio; Ring=retorno;
Sleeve=terra. Um dos processadores de efeito na placa pode ser conduzido para qualquer canal com
uma inserção.
Entradas de linha (1/4"): Esses conectores são entradas de alta impedância (TRS) balanceadas de 1/4". O
tip é a entrada positiva e pode ser usado para entradas desbalanceadas. Ele tem um ganho menor do que
20 dB que a entrada XLR e não tem potência fantasma disponível. As entradas de microfone e linha não
devem ser usadas simultaneamente.
Entradas Mic (XLR): São entradas balanceadas XLR otimizadas para microfone ou outras fontes de baixa
impedância. O pino 2 é a entrada positiva. Devido à grande faixa de ajuste de ganho, níveis de sinal até
+14 dBu podem ser acomodados.
Entradas estéreo (1/4"): Essas entradas desbalanceadas de 1/4" funcionam como uma entrada de
linha estéreo usando ambos os conectores ou como uma entrada mono se a conexão for feita somente à
entrada L/Mono.
Inserções de grupo: Esses conectores são do tipo TRS de 1/4" que permitem que processadores de sinal
externo sejam inseridos no caminho de sinal de grupo. Tip=envio; Ring=retorno; Sleeve=terra. Um dos
processadores de efeito na placa pode ser conduzido para qualquer inserção de grupo.
Saídas de grupo: Essas saídas de grupo apresentam conectores balanceados TRS de 1/4" e fornecem
sinal de saída dos grupos. O nível de saída é definido pelos atenuadores de nível de grupo (26).
Left/Right Outputs: As saídas esquerda/direita apresentam dois conectores de impedância balancea-
da TRS de 1/4" e duas saídas XLR totalmente balanceadas. As saídas de 1/4" podem ser usadas com
conectores Tip, Ring, Sleeve (TRS) balanceados ou desbalanceados Tip, Sleeve (TS). O nível de saída é
definido pelos atenua-
dores de nível principal
(40). Ambas as saídas
podem ser usadas
simultaneamente.
6 saídas AUX 1:
Essas saídas auxiliares
apresentam conectores
balanceados TRS de
1/4" e fornecem sinal
de saída auxiliares. O
nível de saída é defini-
do pelos controles de
nível AUX.(19, 20).
Conector Effects 2
Patch:
Este conector TRS de
1/4" permite que o
processador de efeitos
2 interno seja conduzido
a uma inserção de en-
trada ou grupo ou a um
equipamento externo. O
tip conduz o sinal de entrada (retorno) ao compressor e o ring conduz a saída (envio).
Conectores EFX 2 Return: Essas entradas balanceadas de alta impedância de 1/4" podem ser usadas
como retornos estéreo ou individuais. Projetadas para retorno de efeitos, elas também podem ser
usadas como entradas estéreo adicionais. A entrada L/Mono fornece sinal para ambas as entradas se
nenhum conector for plugado ao conector direito. O tip é a entrada positiva para ambos os usos balance-
ado e desbalanceado.

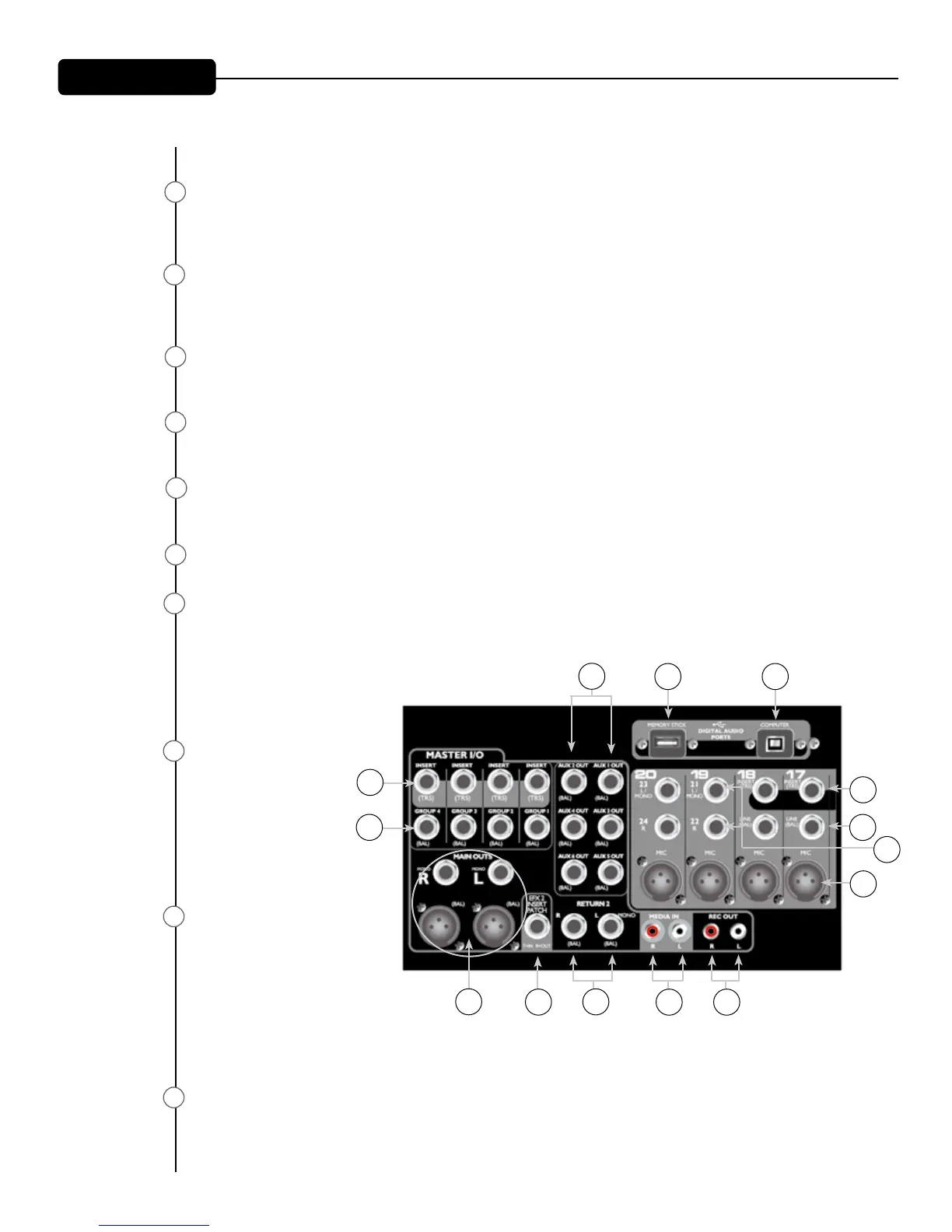

Painel traseiro
