Pan
Esse controle determina a posição do sinal em relação aos barramentos
esquerdo/direito e Grupo 1-4 atribuídos. Girar o controle no sentido anti-
horário aumenta a quantidade de sinal enviada aos grupos numerados
esquerdo e ímpar; girar no sentido horário aumenta a quantidade enviada
aos grupos numerados direito e par. Por exemplo, com a chave de atribui-
ção de barramento de canal (10) na posição 1/2, girar o controle no sentido
anti-horário aumenta a quantidade de sinal enviada ao Grupo 1, enquanto
que girar no sentido horário aumenta a quantidade enviada ao Grupo 2. A
posição C envia quantidades iguais para cada.
Chaves de atribuição de barramento 1/2, 3/4, L/R (esquerda/direita)
Essas chaves pós-atenuador determinam para onde o sinal do canal está
sendo enviado. Por exemplo, para enviar um sinal aos Grupos 1 e 2, solte o
botão 1/2. O controle PAN (9) determina o nível de sinal que é enviado para
cada barramento de sinal.
LED de chave Mute/corte de mudo
Esta chave deixa mudo todos os envios auxiliares, de grupo e esquerdo/
direito do canal correspondente. Esta chave é equipada com um LED verme-
lho que se acenderá quando o canal estiver mudo. Quando o botão MUTE
está para fora, o LED funciona como um indicador de corte que se acenderá
a um corte abaixo de 2 dB. Deixar o canal mudo não evita que o sinal PFL
seja enviado ao mixer PFL/AFL quando a chave PFL (12) está para dentro.
LED de chave PFL/Sinal PFL
Esta chave conecta o sinal de pré-atenuador do canal ao mixer PFL/AFL.
Quando o botão PFL está para dentro, o sinal do canal pode ser monitorado
através de fones de ouvido e/ou no visor PFL/AFL. Um LED amarelo na se-
ção principal piscará para indicar que o sinal no LED principal e na saída de
fone de ouvido é PFL. Selecionar PFL permite que o operador monitore um
canal mesmo com o canal mudo e é especialmente útil para marcar CDs/
fitas. Quando o botão PFL está para fora, o LED de canal amarelo funcionará
como um indicador de presença de sinal (-20 dBu).
Atenuador de canal
Esse controle varia o nível de sinal de -∞ a +10 dB e envia o sinal do canal
aos barramentos esquerdo/direito e de Grupo e aos envios de efeitos. O
ajuste ótimo é na posição ø (ganho unitário).

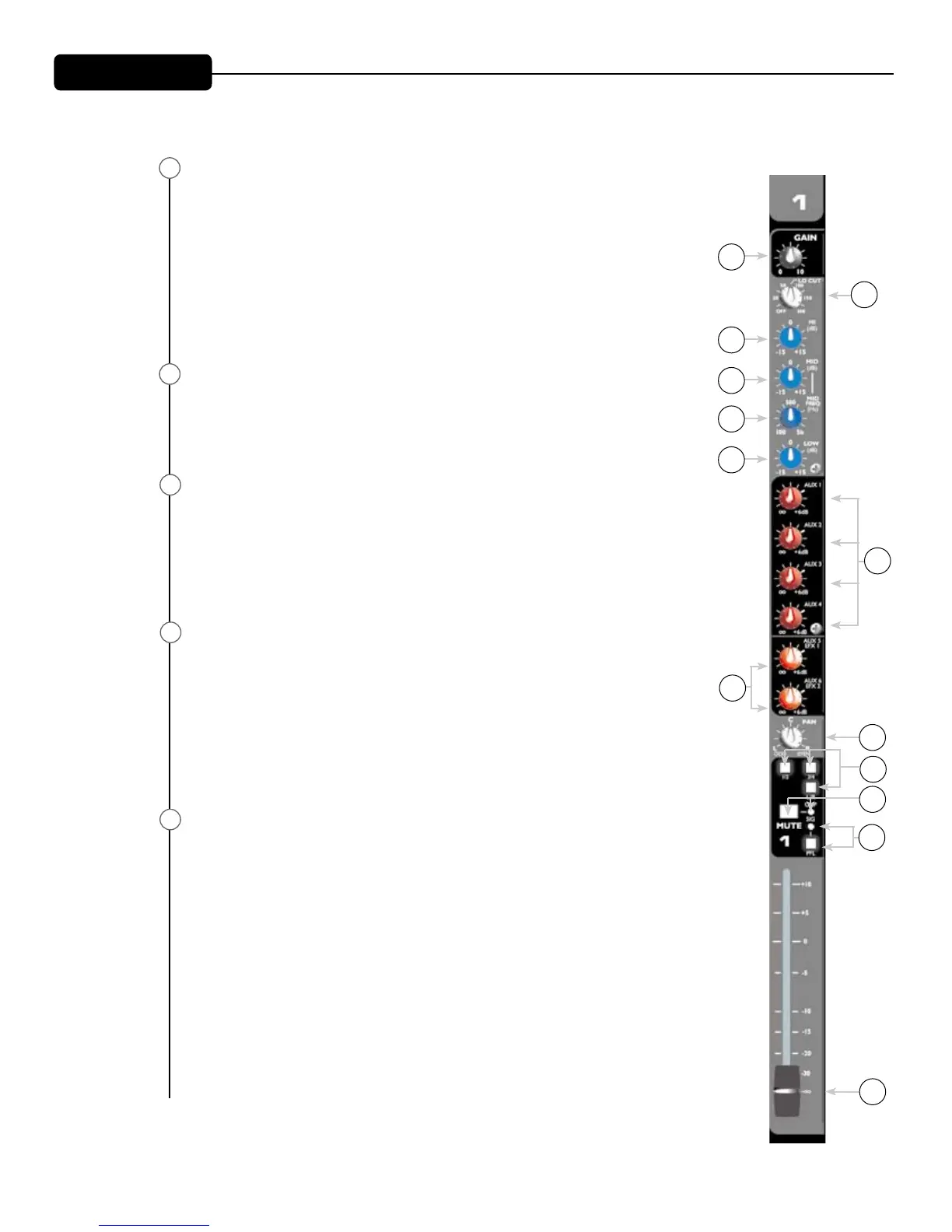

Painel frontal
9
10
11
13
12
2
3
4
6
5
1
8
7
9
10
11
12
13
