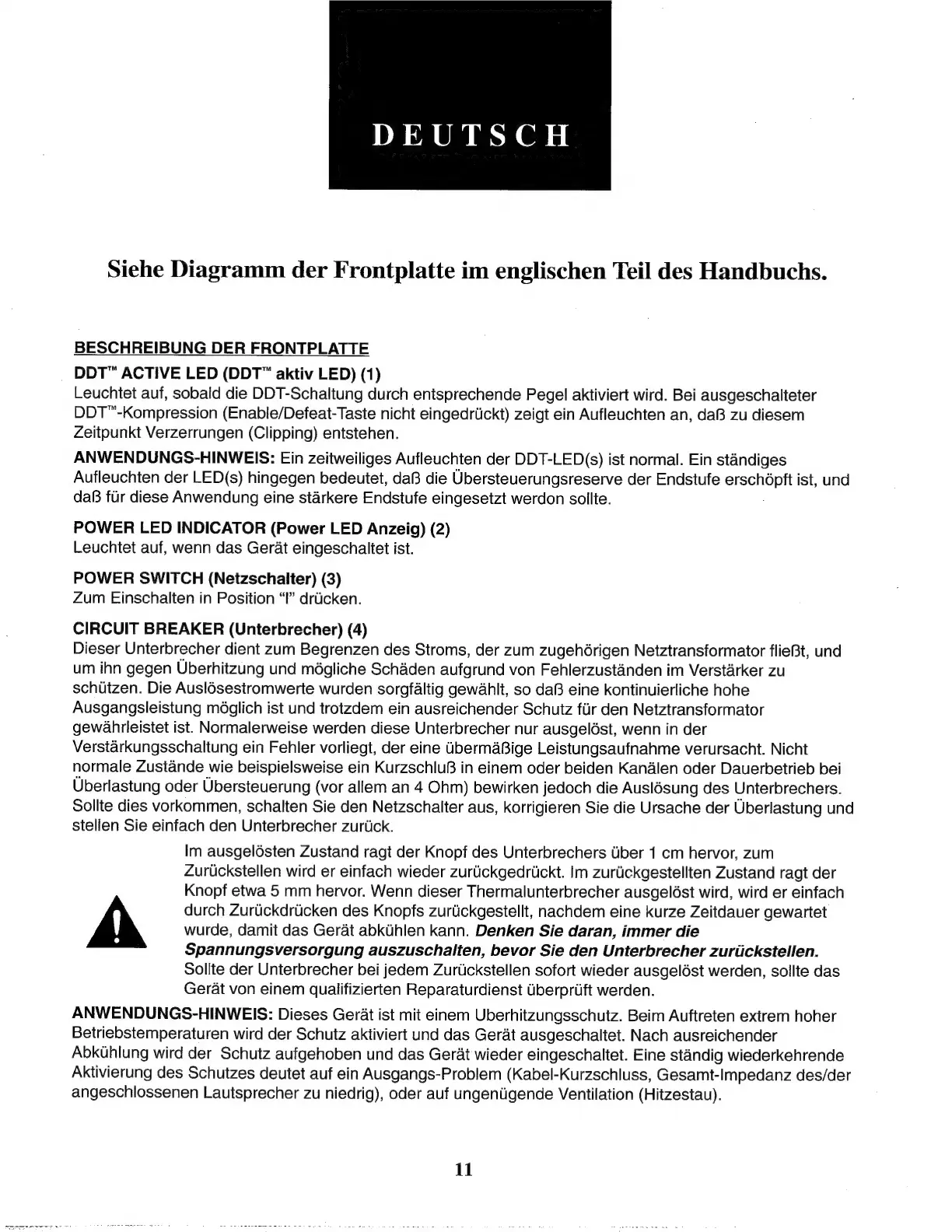

DEUTSCH
Siehe Diagramm der Frontplatte im englischen Teil des Handbuchs.
BESCHREIBUNG DER FRONTPLATTE
DDT™ ACTIVE LED (DDT™ aktiv LED) (1)
Leuchtet auf, sobald die DDT-Schaltung durch entsprechende Pegel aktiviert wird. Bei ausgeschalteter
DDT™-Kompression (Enable/Defeat-Taste nicht eingedrtickt) zeigt ein Aufleuchten an, daB zu diesem
Zeitpunkt Verzerrungen (Clipping) entstehen.
ANWENDUNGS-HINWEIS: Ein zeitweiliges Aufleuchten der DDT-LED(s) ist normal. Ein standiges
Aufleuchten der LED(s) hingegen bedeutet, daB die Ubersteuerungsreserve der Endstufe ence ist, und
dafs fur diese Anwendung eine starkere Endstufe eingesetzt werdon sollte.
POWER LED INDICATOR (Power LED Anzeig) (2)
Leuchtet auf, wenn das Gerat eingeschaltet ist.
POWER SWITCH (Netzschalter) (3)
Zum Einschalten in Position “!’ drucken.
CIRCUIT BREAKER (Unterbrecher) (4)
Dieser Unterbrecher dient zum Begrenzen des Stroms, der zum zugehGérigen Netztransformator flieBt, und
um ihn gegen Uberhitzung und mégliche Schaden aufgrund von Fehlerzustanden im Verstarker zu
schutzen. Die Ausl6sestromwerte wurden sorgfaltig gewahlt, so dal3 eine kontinuierliche hohe
Ausgangsleistung méglich ist und trotzdem ein ausreichender Schutz fiir den Netztransformator
gewahrleistet ist. Normalerweise werden diese Unterbrecher nur ausgelést, wenn in der
Verstarkungsschaltung ein Fehler vorliegt, der eine UbermaBige Leistungsaufnahme verursacht. Nicht
normale Zustande wie beispielsweise ein KurzschluB in einem oder beiden Kanalen oder Dauerbetrieb bei
Uberlastung oder Ubersteuerung (vor allem an 4 Ohm) bewirken jedoch die Auslésung des Unterbrechers.
Sollte
dies
vorkommen,
schalten
Sie
den
Netzschalter
aus,
korrigieren
Sie
die
Ursache
der
Uberlastung
und
stellen Sie einfach den Unterbrecher zurtick.
Im ausgelésten Zustand ragt der Knopf des Unterbrechers Uber 1 cm hervor, zum
Zurtckstellen wird er einfach wieder zurickgedrtckt. Im zurickgestellten Zustand ragt der
Knopf etwa 5 mm hervor. Wenn dieser Thermalunterbrecher ausgelést wird, wird er einfach
durch Zurtickdrucken des Knopfs zurtickgestellt, nachdem eine kurze Zeitdauer gewartet
wurde, damit das Gerat abkiihlen kann. Denken Sie daran, immer die
Spannungsversorgung auszuschalten, bevor Sie den Unterbrecher zurtickstellen.
Sollte der Unterbrecher bei jedem Zuriickstellen sofort wieder ausgelést werden, sollte das
Gerat von einem qualifizierten Reparaturdienst Uberprift werden.
ANWENDUNGS-HINWEIS: Dieses Gerat ist mit einem Uberhitzungsschutz. Beim Auftreten extrem hoher
Betriebstemperaturen
wird
der
Schutz
aktiviert
und
das
Gerat
ausgeschaltet.
Nach
ausreichender
Abkthlung
wird
der
Schutz
aufgehoben
und
das
Gerat
wieder
eingeschaltet.
Eine
standig
wiederkehrende
Aktivierung
des
Schutzes
deutet
auf
ein
Ausgangs-Problem
(Kabel-Kurzschluss,
Gesamt-Impedanz
des/der
angeschlossenen
Lautsprecher
zu
niedrig),
oder
auf
ungeniigende
Ventilation
(Hitzestau).
11
