PEDROLLO EASYPRESS Series User Manual

CODE:
V / Hz:
I max:
P start:
Year:
B
50066/115
~230 / 50-60
16 A
1.5 Bar
2008
10110607A_rev.07

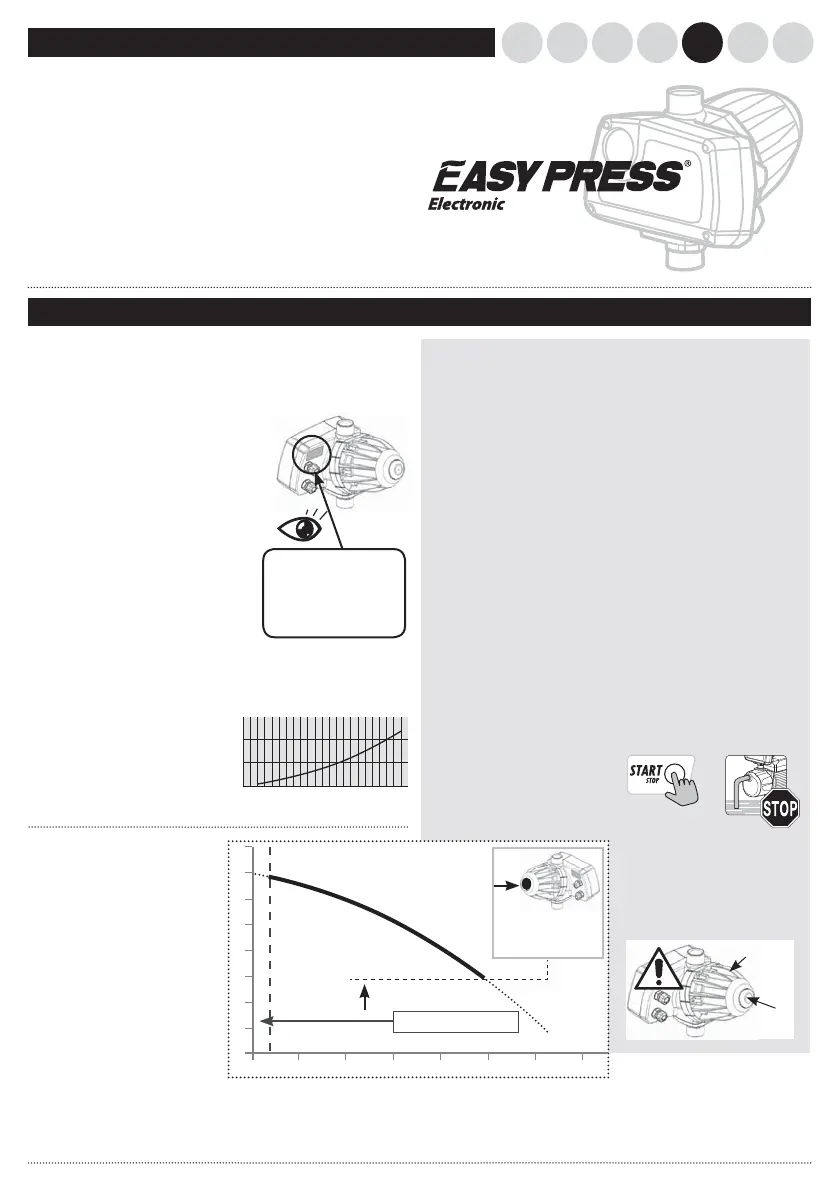

MANUALE ISTRUZIONIMANUALE ISTRUZIONI
ARRUDEEN FRIT ES
ELEKTRONISCHER DRUCK- UND STRÖMUNGSWÄCHTER
EASY PRESS
®
ist ein Gerät
zum Ein- und Ausschalten
der Elektropumpe, an der es
installiert ist, wodurch die
herkömmlichen Systeme mit
Druckwächter/Autoklave ersetzt
werden.
Die Pumpe schaltet sich ein,
wenn der Anlagendruck bei Öf-
fnen eins Hahns bis unter den
BETRIEBSANLEITUNG
„Betriebsdruck” (Pm) absinkt,
und wird angehalten, wenn die
geforderte Durchussmenge
annulliert wird oder bis unter
den „Abschaltdurchuss” (Qa)
absinkt.
Die Elektronik des EASY
PRESS
®
schützt die Pumpe
gegen anomale Betriebsbedin-
gungen, wie Trockenlauf oder
häuges Anlaufen wegen
Verlusten in der Anlage.
Technische Daten
Druckabfall
- Spannung: ~230 Volt /~115 Volt
- Frequenz: 50-60 Hz
- Strom: 10A, max 12 A für 3 sek.
- Strom: 12A, max 16 A für 3 sek.
- Schutzgrad: IP 65
- Betriebsdruck (Pm): 0,8 / 1,5 / 2,2 bar
- Abschaltdurchuss (Qa): 1-2 Liter/min
- Anschlüsse: 1” M BSP / 1” M NPT
- Maximaler Betriebsdruck: 10 bar
- Berstdruck: 40 bar
- Gewicht: 1450 g
- Schutz gegen:
- Trockenlauf (automatische Rücksetzung
- zu häuge Anlaufvorgänge
- Maximale Umgebungstemperatur: 40°C
-
Maximale Temperatur der Flüssigkeit: 55°C
- Antriebsart: 1C
- Max. Zahl manueller
Tastenbetätigung: 1000
- Max. Zahl automatischer
Relaistätigkeit: 100000
- PTI Klasse 3A
- Verschmutzungsgrad: 2
- Max. Nennpannung Impuls: 2,5 kV
- für Versuche EMC: 230V 12 A
- Differenzbetriebsdruck: 10 bar
Vor der Installation stets
kontrollieren, ob die
TYPENSCHILDDATEN mit
den gewünschten Werten
übereinstimmen.
0 50 100 150 200 l/min
0 5 10 15
m H
2
O
Betriebsbedingungen
A. Zulässige/unzulässige
Fluide
EASY PRESS
®
kann mit sau-
berem Wasser und chemisch
nicht aggressiven Flüssigkeiten
eingesetzt werden. Bei un-
sauberem Wasser ist ein Filter
vorzuschalten.
B. Umgebungsbedingungen
EASY PRESS
®
darf nicht
in explosionsgefährdeten
Räumen eingesetzt werden.
Die Umgebungstemperatur soll
zwischen 0°C und 40°C sein,
die Luftfeuchtigkeit darf 90%
nicht überschreiten.
C. Stromversorgung
Kontrollieren, ob die
Versorgungsspannung nicht
um mehr als 10% von den
TYPENSCHILDDATEN abweicht.
Abweichende Werte können die
elektronischen Komponenten
beschädigen.
EASY PRESS
®
darf nur mit
Pumpen mit Einphasenmotoren
eingesetzt werden.
Betriebsbereich
Flow rate
Druck
Abschaltdurchuss
Betriebsdruck
1 ÷ 2
litrer/min
Rot =
Blau =
Gelb =
Qa
Pm
Sicherheitsvorschriften
Bevor der EASY PRESS
®
instal-
liert und gebraucht wird, die
vorliegende Betriebsanleitung
in all ihren Teilen aufmerksam
durchlesen. Installation und War-
tung müssen von Fachpersonal
ausgeführt werden, welches
dafür verantwortlich ist, dass die
Wasser- und Stromanschlüsse
vorschriftsmäßig hergestellt wer-
den. PEDROLLO
®
haftet nicht
für Schäden, die infolge von
durch unqualiziertes Personal
ausgeführten Wartungs- oder
Reparaturarbeiten und/oder
durch Verwendung von nicht
originalen Ersatzteilen entstehen
könnten. Die Verwendung von
nicht originalen Ersatzteilen,
Manipulierungen oder der
unangemessene Gebrauch
lassen jeden Anspruch auf die
für 24 Monate ab dem Datum
des Erwerbs geltende Garantie
verfallen. Während der ersten
Installation sicherstellen:
- dass das Versorgungsnetz
nicht unter Spannung steht
- dass die Kabel für den Höchst-
strom ausreichend sind
- dass die Kabelführungen
und die Kartenabdeckung
korrekt zusammengebaut und
angezogen sind (siehe Absatz
Elektroanschlüsse)
- Das elektrische Versor-
gungsnetz muss der
EASYPRESS vorgelagert mit
einem geeignetem Schutzme-
chanismus (Schmelzsicherung
oder Leistungsschalterrelais)
ausgestattet sein
Im Falle von Wartungsarbeiten
sicherstellen:
- dass die Anlage nicht unter
Druck steht
- dass das Versorgungsnetz
nicht unter Spannung steht.
NOTSTOPP
Bei funktionierender Pumpe
kann ein Notstopp ausgelöst
werden, dazu einfach die
Taste START/STOPP drücken.
EASY PRESS
®
stellt sich auf
AUSSER BETRIEB.
Auf keinen Fall
den Wassertank oder dessen
Deckel ausbauen.
Deckel
Wassertank
2,2 bar
1,5 bar
0,8 bar

PEDROLLO EASYPRESS Series Specifications

General

Liquid temperature range	0 - +35 °C
Installation	Vertical and horizontal positions possible
Protection	IP 65
Power supply	230 V - 50/60 Hz
Maximum current	16 A
Maximum Load Current	16 A
Relative Humidity	max. 95% (non-condensing)
