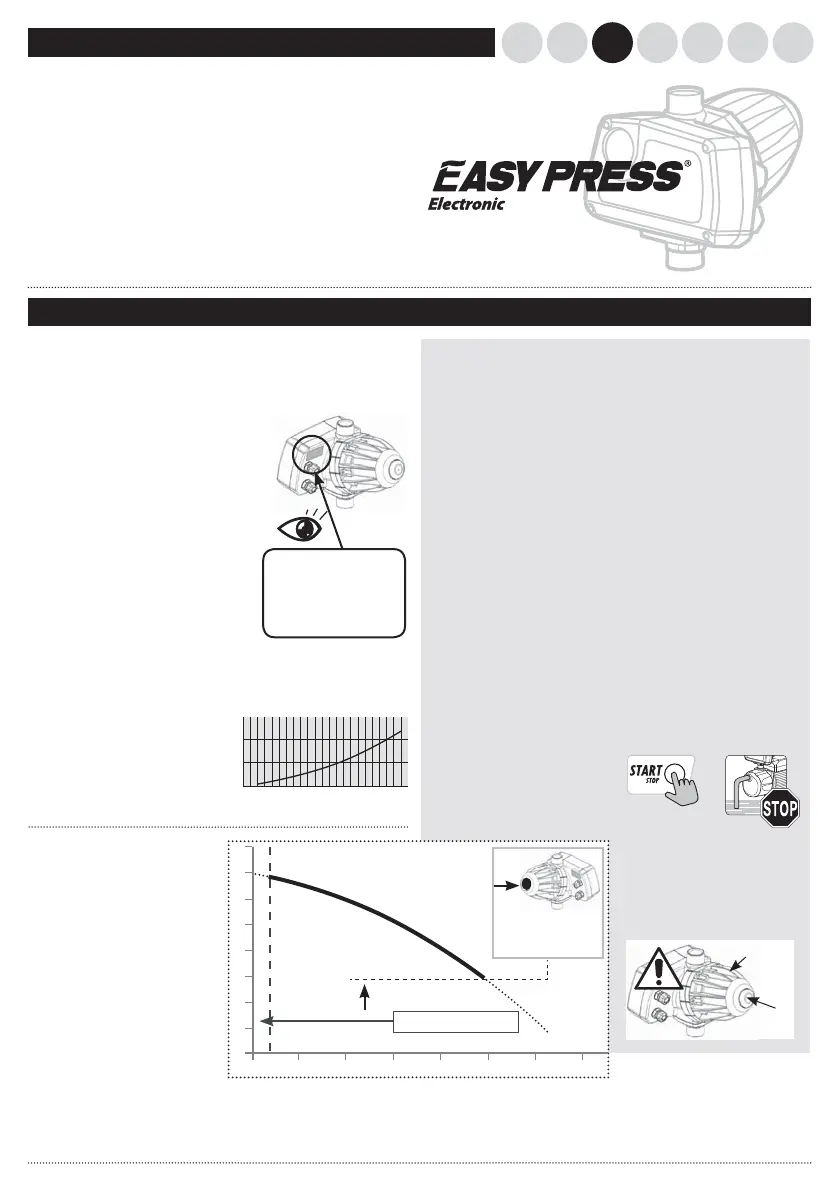

MANUALE ISTRUZIONIMANUALE ISTRUZIONI
ARRUDEEN FRIT ES
CONTROLADOR DE BOMBA ELECTRÓNICA
EASY PRESS
®
es un aparato
para hacer arrancar y parar
la electrobomba en la que
se instala sustituyendo los
tradicionales sistemas de pre-
sostato/autoclave. La bomba
arranca cuando, al abrir un gri-
fo, la presión de la instalación
cae por debajo de la “presión
de marcha” (Pm), y se para
MANUAL DE INSTRUCCIONES
cuando el caudal solicitado se
pone a cero o cae por debajo
del “caudal de parada” (Qa).
La electrónica de EASY
PRESS
®
protege la bomba de
condiciones de funcionamiento
anómalas tales como la mar-
cha en seco o los arranques
reiterados debidos a pérdidas
en la instalación.
Datos técnicos
Pérdidas de carga
- Tensión: ~230 Volt / ~115 Volt
- Frecuencia: 50-60 Hz
- Corriente: 10A, máx. 12A por 3 seg.
- Corriente: 12A, máx. 16A por 3 seg.
- Grado protección: IP 65
- Presión de marcha (Pm): 0,8 / 1,5 / 2,2 Bar
- Caudal de parada (Qa): 1 – 2 litros/min
- Conexiones: 1” M BSP / 1” M NPT
- Presión máx. de régimen de trabajo: 10 bar
- Presión de estallido: 40 bar
- Peso: 1450 g
- Protecciones contra
- marcha en seco (rearranque automático)
- arranques demasiado frecuentes
- Temperatura ambiente máxima: 40°C
- Temperatura máxima del líquido: 55°C
- Tipo de Accionamiento: 1C
- Máx. acciones manuales
en pulsador: 1000
- Máx. acciones automáticas relé: 100000
- PTI clase 3A
- Grado de contaminación: 2
- Máx. Tensión de choque
nominal: 2,5kV
- 230V 12A para pruebas EMC
- Diferencial operativo
de presión: 10 bar
Antes de la instalación,
controlar siempre que los
DATOS DE LA PLACA, correspondan con los deseados.
0 50 100 150 200 l/min
0 5 10 15
m H
2
O
Condiciones de
funcionamiento
A. Fluidos admitidos/no
admitidos. EASY PRESS
®
se debe usar con agua limpia y
líquidos no agresivos desde el
punto de vista químico.
Si el líquido contiene impurezas,
hay que instalar un ltro aguas
arriba.
B. Condiciones ambientales
EASY PRESS
®
no se puede
utilizar en ambientes donde
haya peligro de explosión.
La temperatura ambiente
para el uso deberá estar
comprendida entre 0 °C y 40
°C y la humedad no deberá ser
superior al 90%
C. Alimentación eléctrica
Vericar que la tensión de
alimentación no diera más de
un 10% respecto a la indicada
en los DATOS DE LA PLACA.
Valores diferentes pueden
causar daños a los
componentes electrónicos.
EASY PRESS
®
puede utilizarse
solo con bombas de motor
monofásico.
Campo de trabajo
Caudal
Presión
Caudal de parada
Presión de marcha
1 ÷ 2
litro/min
Rojo =
Azul =
Amarillo =
Qa
Pm
Normas de seguridad
Antes de instalar y utilizar
EASY PRESS
®
hay que leer
atentamente cada una de las
partes del presente manual. La
instalación y el mantenimiento
deberán ser realizados
por personal cualicado,
responsable de ejecutar las
conexiones hidráulicas y
eléctricas de acuerdo con las
normas vigentes aplicables.
PEDROLLO
®
declina toda
responsabilidad por daños
derivados del uso impropio del
producto y no será responsable
por los daños causados por
mantenimiento o reparaciones
ejecutadas por personal no
cualicado y/o con piezas de
repuesto no originales. La
utilización de repuestos no
originales, alteraciones o uso
impropio producen la pérdida
de validez de la garantía
que cubre un período de 24
meses a partir de la fecha de
adquisición.
Al efectuar la primera
instalación, asegurarse de que:
- no haya tensión en la red de
alimentación eléctrica.
- los cables eléctricos sean
adecuados para la corriente
máxima.
- los pasacables y la tapa de
la tarjeta estén ensamblados
y apretados correctamente
(véase el apartado
Conexiones eléctricas).
- la red de alimentación
eléctrica está equipada con
un dispositivo de protección
adecuado (fusibles o relé
magnetotérmico) antes de
EASYPRESS.
Al efectuar el mantenimiento
asegurarse de que:
- la instalación no esté en
presión (abrir un grifo)
- no haya tensión en la red de
alimentación eléctrica.
Parada de Emergencia
Mientras la bomba está en
funcionamiento, es posible
realizar una parada de
emergencia:
pulsar el botón START/STOP.
EASY PRESS
®
se ponen
en condición de FUERA DE
SERVICIO.
No desmontar por ningún
motivo el acumulador hídrico
ni el tapón
Tapón
Acumulador
hídrico
2,2 bar
1,5 bar
0,8 bar

PEDROLLO EASYPRESS Series Specifications

General

Liquid temperature range	0 - +35 °C
Installation	Vertical and horizontal positions possible
Protection	IP 65
Power supply	230 V - 50/60 Hz
Maximum current	16 A
Maximum Load Current	16 A
Relative Humidity	max. 95% (non-condensing)
