121

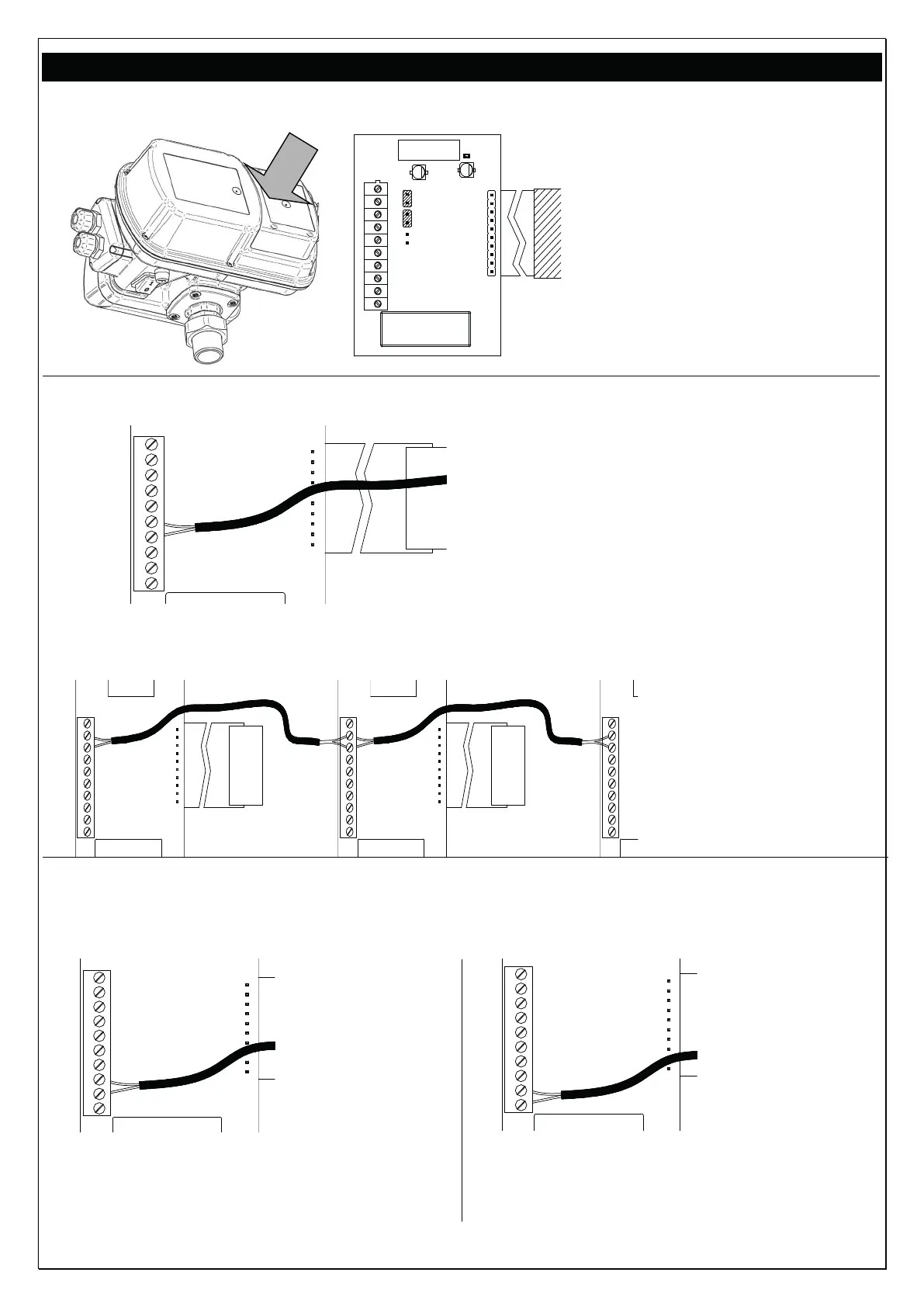

ПОДКЛЮЧЕНИЯ СИГНАЛОВ
Плата расширения: расположена в задней части инвертора (см. рис. Ниже)
1
2
3
4
5
6
7
8
9
10
J P3
J P4
J P5
Описание функций клемм:
10: не соединена
9: RS 485 +
8: RS 485 -
7: не соединена
6: не соединена
5: вход уровня
4: GND
3: выход Н.З. сигнала
2: общий C
1: выход Н.О. сигнала
- СОЕДИНЕНИЕ
СИГНАЛА УРОВНЯ
10
9
8
7
6
5
4
3
2
1
(или другого сигнала на входе)
Соедините кабель сигнала c клеммами 4
и 5
В применениях с параллельно
соединенным инвертором кабельная
проводка должна выполняться на
инверторе MASTER
- СОЕДИНЕНИЕ
СИГНАЛА МЕЖДУ ИНВЕРТОРАМИ
(RS485)
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
соедините между собой
8 клемм различных
инверторов (RS 485 –)
9 клемм различных
инверторов (RS 485 +),
как показано сбоку
- СОЕДИНЕНИЕ
СИГНАЛОВ ТРЕВОГИ
(в применениях с параллельно соединенным инвертором кабельная проводка должна выполняться на
инверторе MASTER)
10
9
8
7
6
5
4
3
2
1
Логика Н.З.
(нормально
закрытый)
Соедините кабель
сигнала с
клеммами 2 и 3
10
9
8
7
6
5
4
3
2
1
Логика Н.О.
(нормально
открытый)
Соедините
кабель
сигнала с
клеммами 1 и
2
