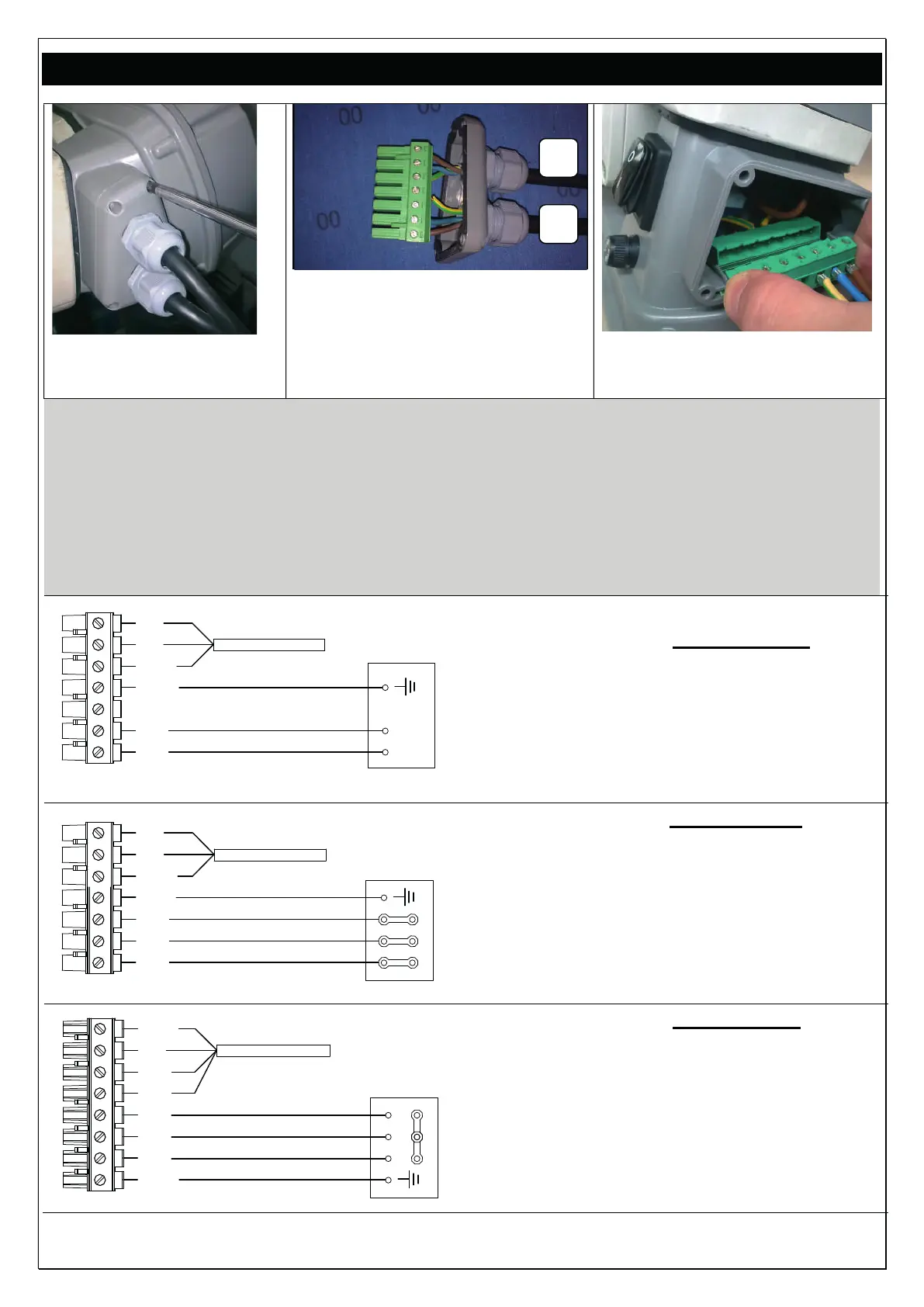

CONEXIONES ELÉCTRICAS DE POTENCIA
Abrir la tapa lateral
prensacables (4 tornillos)
Conectar los cables como se
muestra en los esquemas de
abajo:
A= cable de alimentación
inversor
B=
cable
d
e sal
ida motor
efectuar la conexión del conector
y volver a cerrar la tapa
prensacables.
ATENCIÓN: compruebe que la red de alimentación eléctrica disponga de protecciones, en
particular de interruptor diferencial de alta sensibilidad (30 mA, en clase A para aplicaciones
domesticas y en clase B para aplicaciones industriales), interruptores magnetotérmicos y de
puesta a tierra conformes a las normas establecidas.
ATENCIÓN: en caso de haber cables largos entre el inversor y el motor (ej. bombas
sumergidas), se aconseja considerar la aplicación de un filtro sinusoidal para proteger la bomba y
el inversor de los picos de tensión.
GND
L
N
GND
V
W
U
LINE
M OTOR
N
L
Alimentación modelos M/M
inversor MONOFÁSICO 230V
bomba MONOFÁSICA 230V
Conectar los terminales del inversor
U, V, a los terminales del motor N, L
GND
N
L
GND
LINE
M OTOR
U
W
V
Alimentación modelos M/T
inversor MONOFÁSICO 230V
bomba TRIFÁSICA 230V
Conectar los terminales del inversor
U, V, W EN TRIÁNGULO a los
terminales del motor U, V, W.
S
V
U
W
GND
R
LINE
T
GND
M OTOR
Alimentación modelos T/T
inversor TRIFÁSICO 400V
bomba TRIFÁSICA 400V
Conectar los terminales del inversor
U, V, W EN ESTRELLA a los
terminales del motor U, V, W.
A
B
