PEDROLLO STEADYPRES V2.0 - Despiece de Repuestos

92

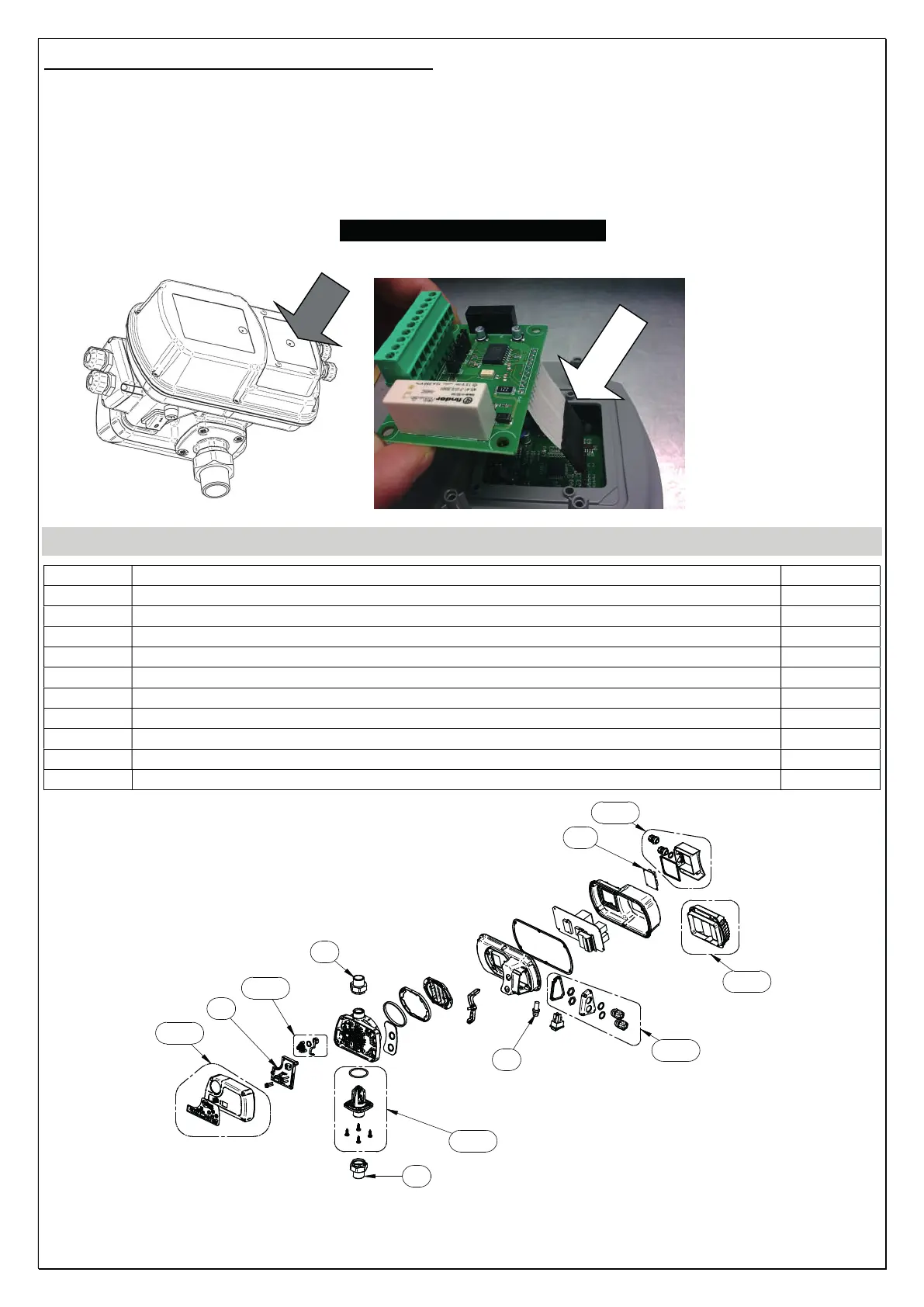

MONTAJE DE LA TARJETA DE EXPANSIÓN
- Quitar la tensión al inversor y esperar 2 minutos para que se descarguen los condensadores.
- Abrir la tapa posterior indicada en la figura de la pág. siguiente.
- Conectar el cable plano de la tarjeta de expansión (indicado en la figura de la pág. siguiente)
en el correspondiente conector montado en la tarjeta de potencia del inversor.
- ATENCIÓN: EL CONECTOR DEL CABLE DEBERÁ COINCIDIR CORRECTAMENTE CON
LOS PINES MONTADOS EN LA TARJETA DE POTENCIA
- bloquear la tarjeta de expansión con 4 tornillos
- conectar las señales (véase CONEXIÓN DE LAS SEÑALES)
- cerrar la tapa posterior
DESPIECE DE REPUESTOS
N°
Descripción
Cantidad
KIT 1
Kit tapa con teclado
1
KIT
2
Kit sensor de
presión
1
KI
T 3
Kit válvu
l
a de retenc
ión/sensor de flu
jo
1
KIT 4 Kit tapa pasacables 1
KIT 5
Kit tapa tarjeta de expansión
1
KIT 6 Kit caja de condensadores 1
7 GAS
Kit eleme
nto de unión de 3 piezas 1” GAS M
2
7 NPT
Kit elemento de un
ión de 3 piezas
1” NPTS M
2
8 Fusible (sólo versiones con alimentación monofásica) 1
10
Tarjeta de expansión RS485 + alarmas
1
KIT 1
KIT 2
KIT 6
KIT 4
KIT 3
KIT 5
6
7
7
8
10
