98

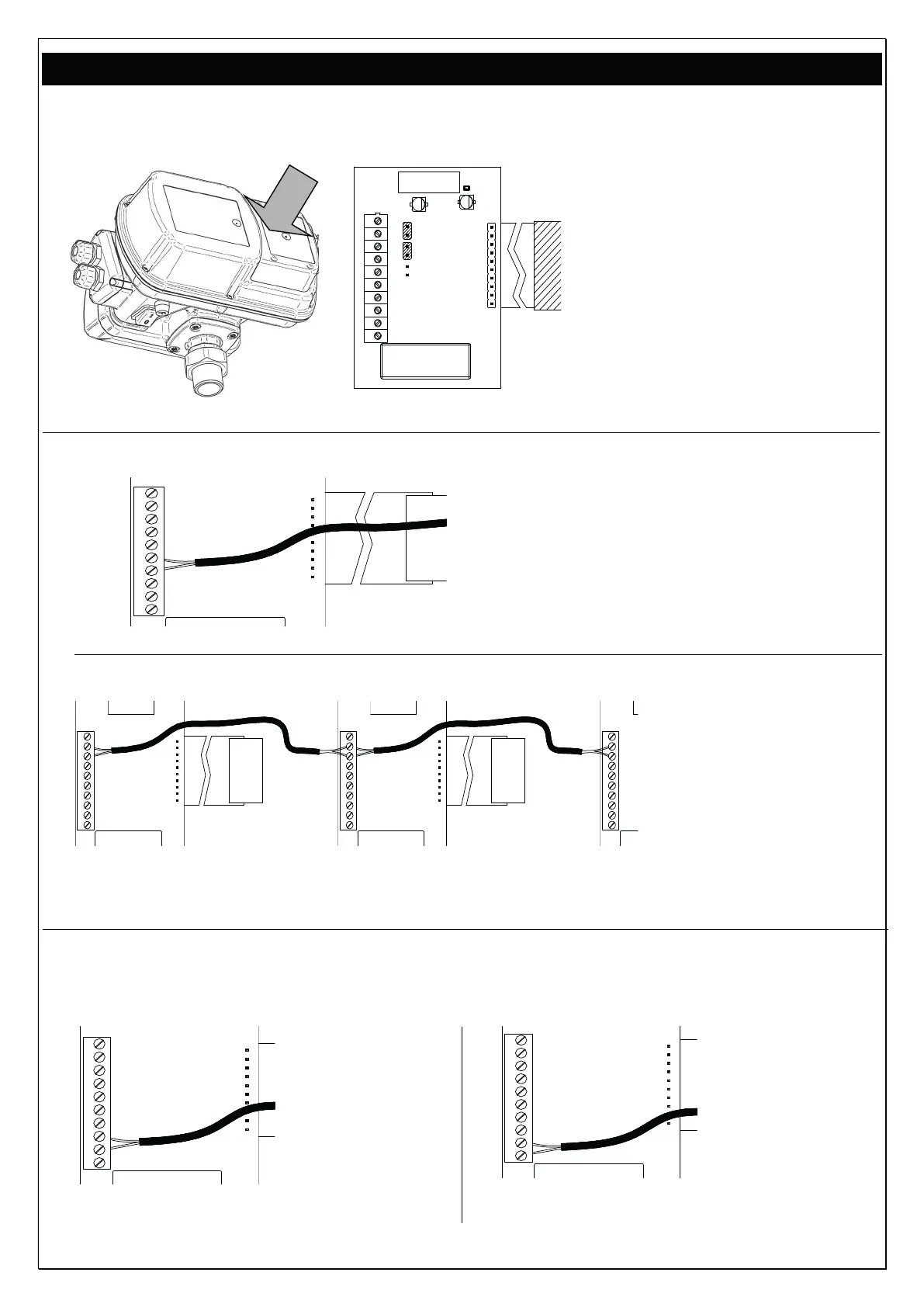

ANSCHLUSS DER SIGNALE
Erweiterungsplatine: Sie befindet sich im hinteren Teil des Frequenzwandlers (s.
Abb. unten)
1
2
3
4
5
6
7
8
9
10
J P3
J P4
J P5
Beschreibung der Funktion der
Klemmen:
10: nicht angeschlossen
9: RS 485 +
8: RS 485 -
7: nicht angeschlossen
6: nicht angeschlossen
5: Pegeleingang
4: Erde
3: Signalausgang Ruhekontakt
2: gemeinsamer Kontakt
1: Signalausgang Arbeitskontakt
- ANSCHLUSS
PEGELSIGNAL
10
9
8
7
6
5
4
3
2
1
(oder anderes Eingangssignal)
Das Signalkabel an den Klemmen 4 e 5
anschließen. Bei Anwendungen mit
Frequenzwandlern im Nebenanschluss, ist die
Verkabelung am Hauptfrequenz-wandler
vorzunehmen.
- ANSCHLUSS DES
SIGNALS ZWISCHEN DEN FREQUENZ-WANDLERN
(RS485)
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
10
9
8
7
6
5
4
3
2
1
Wie nebenstehend zu
sehen ist:
Die Klemmen 8 der
verschiedenen
Frequenzwandler (RS 485
–), die Klemmen 9 der
verschiedenen
Frequenzwandler (RS 485
+) miteinander verbinden.
- ANSCHLUSS DER
ALARMSIGNALE
( Bei Anwendungen mit Frequenzwandlern im Nebenanschluss ist die Verkabelung am Hauptfrequenzwandler
vorzunehmen)
10
9
8
7
6
5
4
3
2
1
Logik
(Ruhekontakt)
Das Signalkabel mit
den Klemmen 2 und
3 verbinden.
10
9
8
7
6
5
4
3
2
1
Logik (Arbeits-
kontakt)
Das
Signalkabel mit
den Klemmen 1
und 2
verbinden.
