PEDROLLO STEADYPRES V2.0 - Données Techniques; Limites Dutilisation

62
LIMITES D'UTILISATION
- pression maxi d’exercice : 10 bars (140 p.s.i)
- fluides admis : eau propre et liquides chimiquement non agressifs. Si le liquide contient des
impuretés, installer un filtre en amont.
- danger d’incendie/explosion : les convertisseurs STEADYPRES NE SONT PAS APPROPRIÉS
au pompage de liquides inflammables ou à travailler dans des milieux qui présentent un
danger d’explosion.
- température ambiante maxi : 40°C, avec la possibilité de changer l’air.
- temp. max du liquide : 55 °C
- temp. min du liquide : 0 °C
- temp. amb. max : 40 °C
- temp. amb. min : 0 °C
- variation de tension max +/- 10%

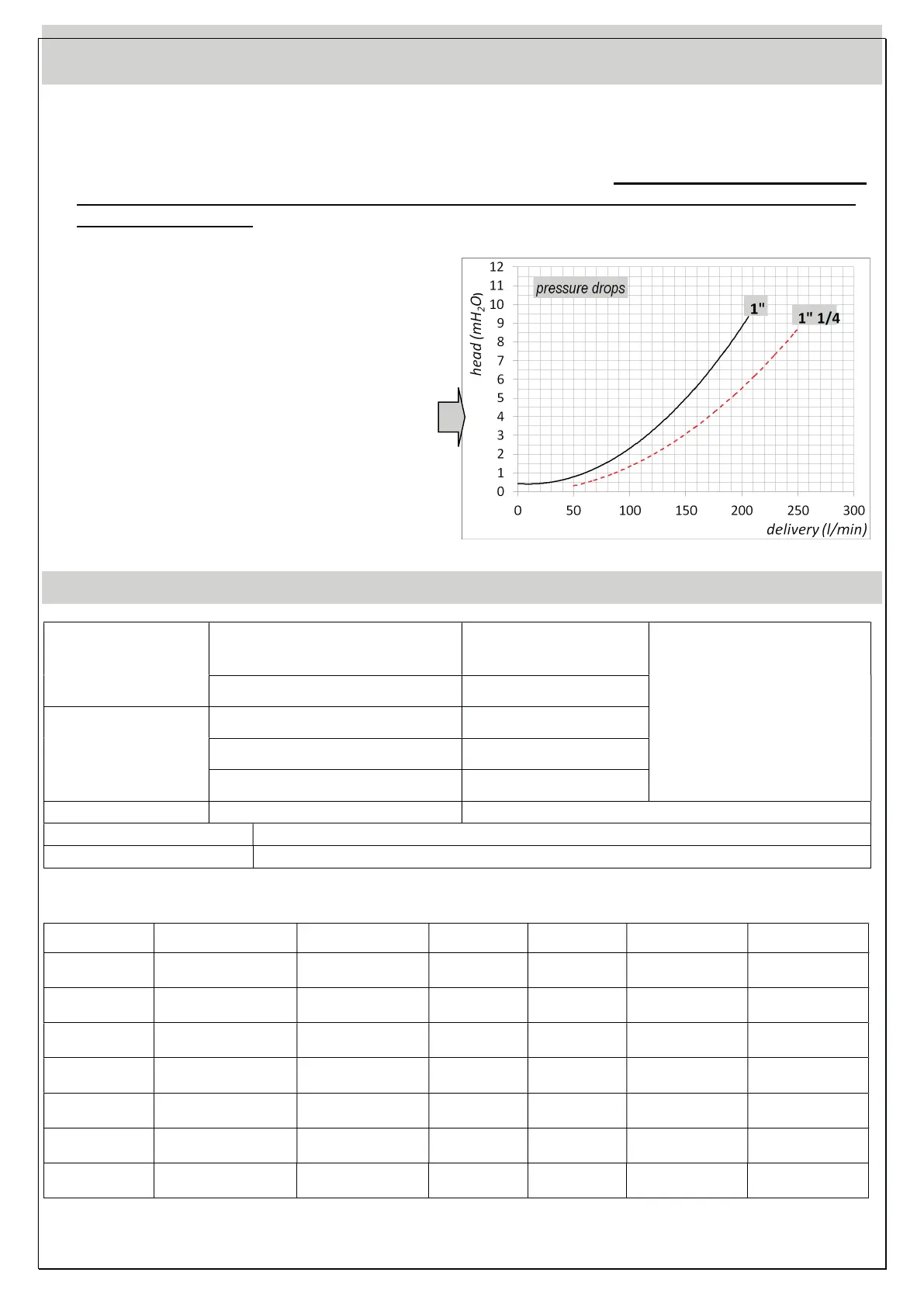

- débit et pertes de charge : la figure ci-
contre indique la perte de charge (en
mH
2
O) au travers su convertisseur quand le
débit change.
- Variation de la tension d’alimentation
admissible : +/- 10% par rapport à la
tension nominale.
DONNEES TECHNIQUES
tension
d’alimentation
230 +/- 10% Vac
monophasé
(modèles M/M et
M/T)
ATTENTION EN PRÉSENCE
DE VOLTAGE BAS (VALEUR
NOMINALE – 10%), PEUVENT
SE VÉRIFIER DES
SURINTENSITÉS AUX
DÉMARRAGES ET À LA
PUISSANCE MAXIMUM.
400 +/- 10% Vac triphasé (modèles T/T)
Tension à la
sortie
230 Vac monophasé (modèles M/M)
230 Vac triphasé (modèles M/T)
400 Vac triphasé (modèles T/T)
fréquence
50
–
60 Hz
degré de protection
IP
65
positi
on
d
’exercice
verticale, avec entrée du liquide du bas et sortie par le haut.
tableau courant et puissances
Modèle V in V out A out (A) A in (A) P2 max (kW) P2 max (HP)
M/M 8.5 1 ~ 230V 1 ~ 230V 8,5 8,5 1,1 1,5
M/M 11 1 ~ 230V 1 ~ 230V 11 11 1,5 2.0
M/M 16 1 ~ 230V 1 ~ 230V 16 16 2,2 3,0
M/T 7 1 ~ 230V 3 ~ 230V 7 12 1,1 1,5
M/T 10 1 ~ 230V 3 ~ 230V 10,5 18 2,2 3,0
T/T 6 3 ~ 400V 3 ~ 400V 6 6 2,2 3,0
T/T 8 3 ~ 400V 3 ~ 400V 8 8 3,0 4,0
