Coloque la unidad del soporte para proyectores (A) contra el techo a manera de plantilla y marque el centro de
los dos agujeros de montaje. Asegúrese de que los agujeros de montaje estén en el centro de la viga de
madera. Taladre dos agujeros de 5/32" (4 mm) de diámetro a una profundidad mínima de 2.5" (64 mm). Fije la
unidad del soporte para proyectores (A) con dos tornillos para madera N.
o
14 x 2.5" (6 mm x 65 mm) (D) y dos
arandelas planas (F), como se muestra en la figura 2.1 o en la figura 2.2, dependiendo de la orientación de la
viga. Apriete los tornillos para madera (D) utilizando una llave de copa de 3/8" (10 mm), un destornillador phillips
o una llave plana o tipo Crescent de 10 mm hasta que la unidad del soporte para proyectores (A) se fije
firmemente.
Instalación en techos con vigas de madera
D
D
A
F
F
VIGA DE MADERA
A

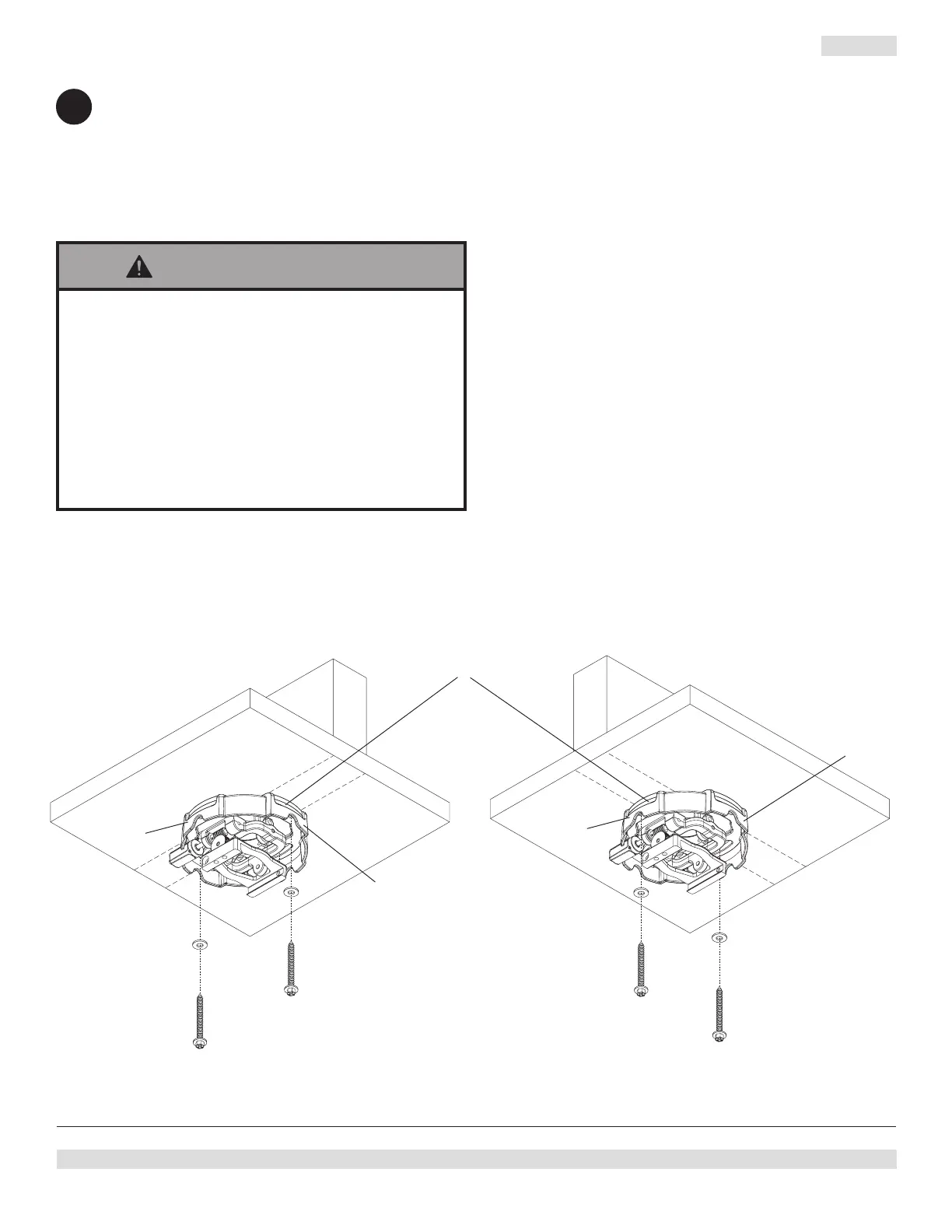

figura 2.1
figura 2.2
• Apriete los tornillos para madera de manera que la
unidad del soporte para proyectores se fije
firmemente, pero no en exceso. Apretarlos en exceso
puede dañar los tornillos y puede disminuir
significativamente su fuerza de fijación.
• Nunca apriete a más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se
recomienda utilizar un localizador de montantes de
"borde a borde".
ADVERTENCIA
PARTE
DELANTERA
DEL SOPORTE
LA RANURA DE ACCESO
PARA LA LLAVE PLANA O
TIPO CRESCENT PERMITE
APRETAR EL TORNILLO
PARA MADERA (D) SIN
TENER QUE QUITAR EL
PROYECTOR.
2
Pase al paso 5.
VIGA DE MADERA
PARTE
DELANTERA
DEL SOPORTE
