VARILLA ROSCADA DE 1/4-20
(NO INCLUIDA)

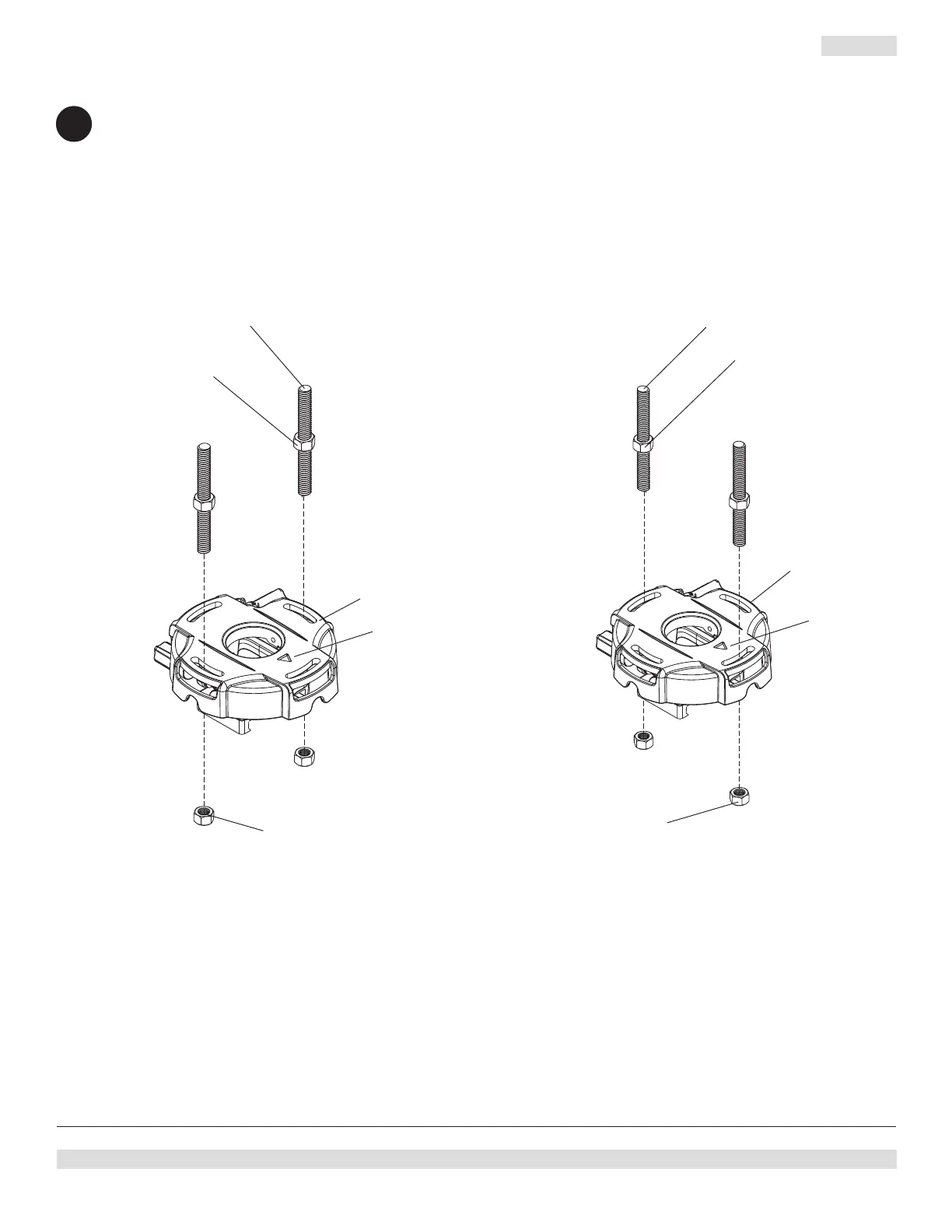

Pase dos contratuercas hexagonales delgadas de nilón de 1/4-20 (no incluidas) por dos varillas roscadas de 1/4-20
(no incluidas) a la altura que quiere instalar la unidad del soporte para proyectores. Fije la unidad del soporte para
proyectores (A) a las dos varillas roscadas de 1/4-20 utilizando las dos contratuercas hexagonales delgadas de
nilón de 1/4-20, como se muestra en la figura 4.1 o en la figura 4.2.
Pase al paso 5.
A
A
figura 4.1
4
CONTRATUERCA
HEXAGONAL
DELGADA DE
NILÓN DE 1/4-20
(NO INCLUIDA)
CONTRATUERCA
HEXAGONAL DELGADA
DE NILÓN DE 1/4-20
(NO INCLUIDA)
CONTRATUERCA
HEXAGONAL
DELGADA DE
NILÓN DE 1/4-20
(NO INCLUIDA)
LA FLECHA
INDICA LA
PARTE
DELANTERA
DEL SOPORTE
LA FLECHA
INDICA LA
PARTE
DELANTERA
DEL SOPORTE
Instalación en varillas roscadas
(No evaluado por UL – Instalación profesional solamente)
VARILLA ROSCADA DE 1/4-20
(NO INCLUIDA)
CONTRATUERCA
HEXAGONAL DELGADA
DE NILÓN DE 1/4-20
(NO INCLUIDA)
figura 4.2
