FIXATION FILETÉE 1/4-20
(NON COMPRISE)
Faites passer deux écrous de blocage hexagonaux avec insert en nylon 1/4-20 (non compris) sur deux fixations
filetées (non comprises) à la hauteur souhaitée du support de projecteur. Fixez le support de projecteur (A) aux
deux fixations filetées de 1/4-20 à l’aide de deux écrous de blocage hexagonaux avec insert en nylon 1/4-20 comme
illustré à la figure 4.1 ou à la figure 4.2.
Passez à l’étape 5.
A
Installation à des fixations filetées
(Non évalué par l’UL – Installation professionnelle uniquement)
FIXATION FILETÉE 1/4-20
(NON COMPRISE)
A

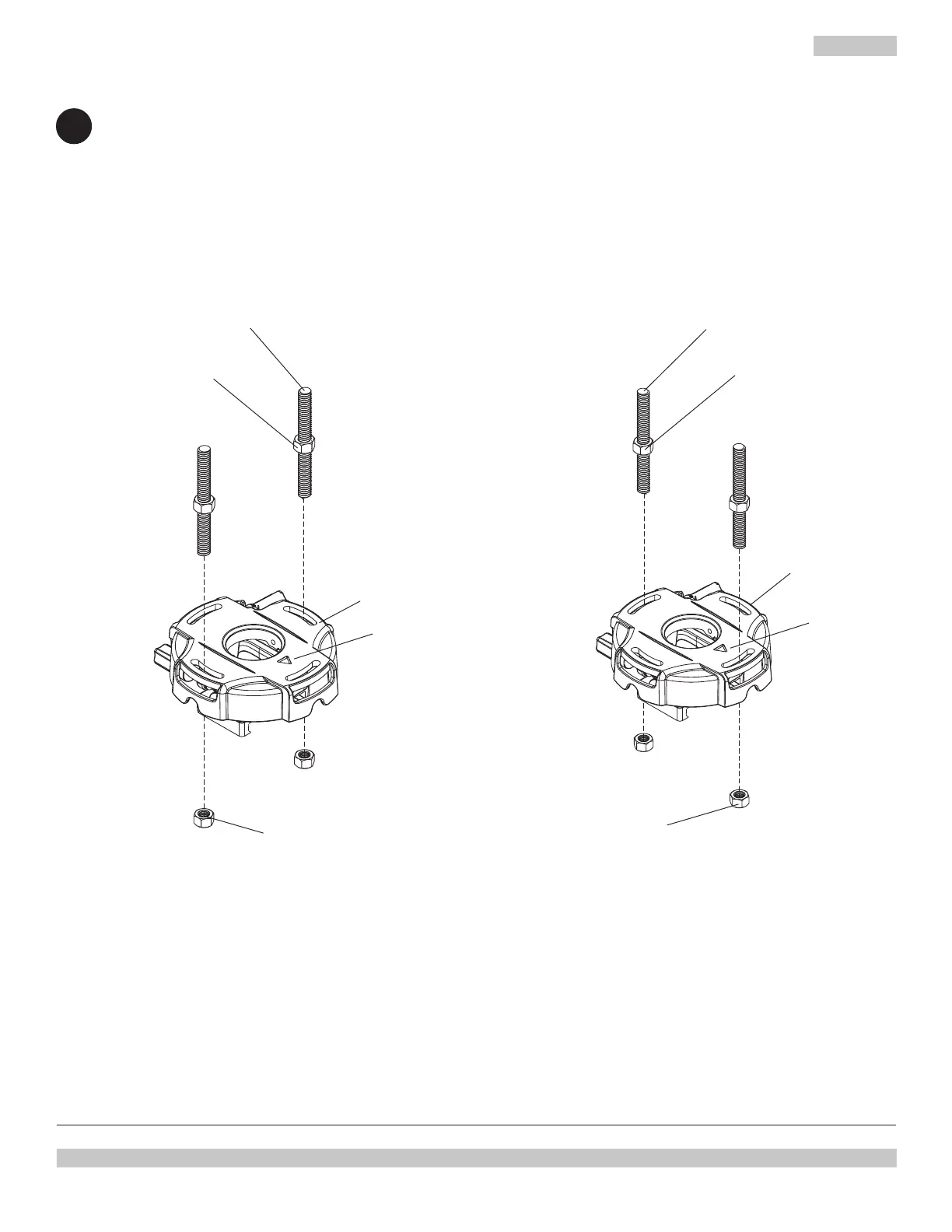

fig. 4,1 fig. 4,2
ÉCROU DE BLOCAGE
AVEC INSERT EN NYLON
1/4-20
(NON COMPRIS)
4
ÉCROU DE BLOCAGE
AVEC INSERT EN NYLON
1/4-20
(NON COMPRIS)
ÉCROU DE BLOCAGE
AVEC INSERT EN
NYLON 1/4-20
(NON COMPRIS)
ÉCROU DE BLOCAGE
AVEC INSERT EN
NYLON 1/4-20
(NON COMPRIS)
LA FLÈCHE
INDIQUE
L’AVANT DU
SUPPORT
LA FLÈCHE
INDIQUE
L’AVANT DU
SUPPORT
