ISSUED: 02-13-07 SHEET #: 055-9485-1

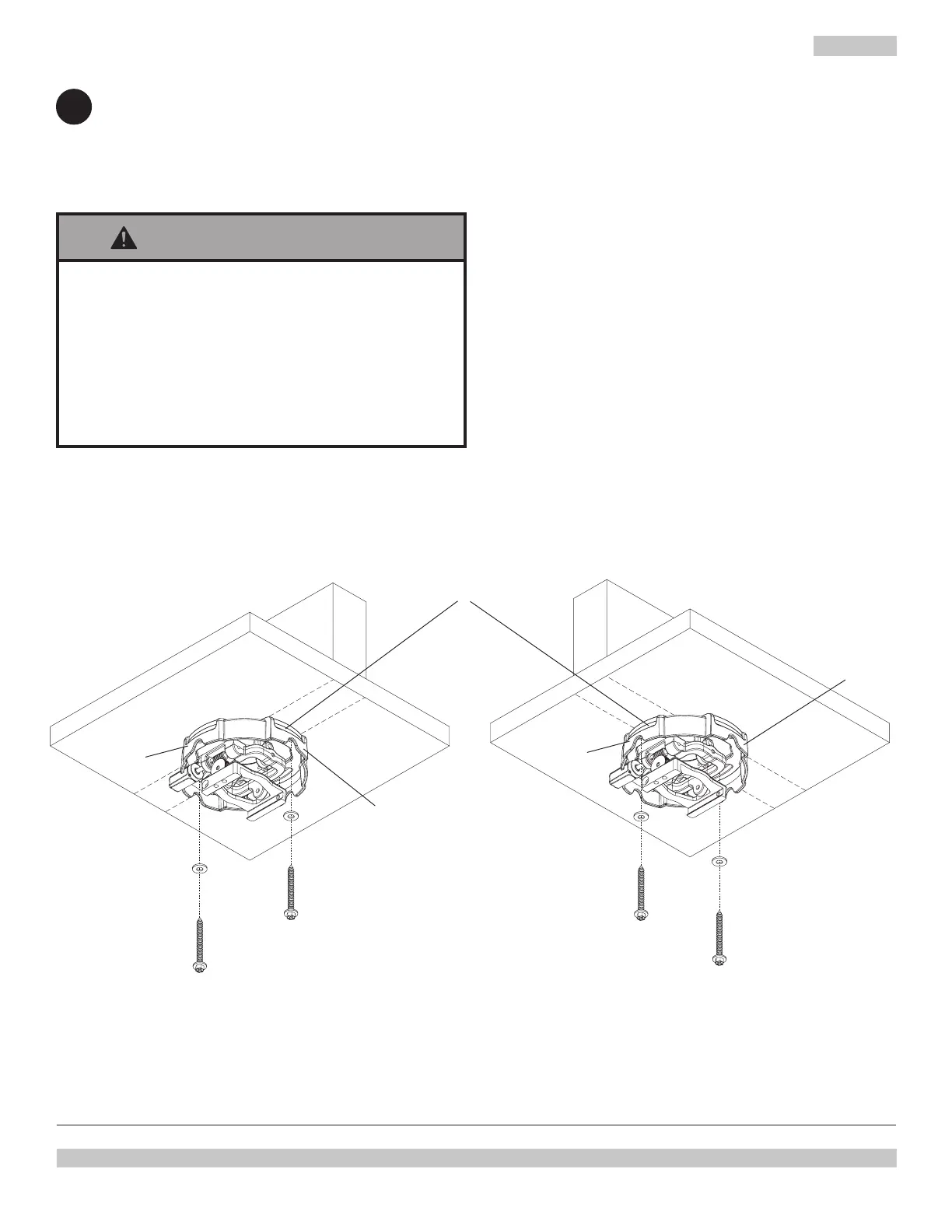

Placer le support de projecteur (A) sur le plafond comme gabarit et marquez le centre des deux trous de fixation.
Veillez à ce que les trous de fixation soient au centre de la solive de bois. Percez deux trous de 5/32 po (4 mm) de
dia. à une profondeur minimale de 2,5 po (64 mm). Fixez le support de projecteur (A) à l’aide de deux vis à bois no
14 x 2,5 po (6 mm x 65 mm) (D) et de deux rondelles plates (F) comme illustré à la figure 2.1 ou à la figure 2.2,
selon l’orientation de la solive. Serrez les vis à bois (D) à l’aide d’une clé à douille de 3/8 po (10 mm), d’un tournevis
Phillips ou d’une clé à fourches de 10 mm jusqu’à ce que le support de projecteur (A) soit solidement fixé.
Passez à l’étape 5.
Installation sur des plafonds à solives de bois
D
D
A
SOLIVE DE BOIS
AVANT DU
SUPPORT
F
F
SOLIVE DE BOIS
A
figure 2.1
figure 2.2
• Serrez les vis à bois jusqu’à ce que le support de
projecteur tienne solidement en place, mais sans
excès. Un serrage excessif peut endommager les vis
et en réduire considérablement le pouvoir de maintien.
• Ne serrez jamais à plus de 80 po-lb (9 Nm).
• Assurez-vous que les vis de montage sont fixées au
centre des montants. L’utilisation d’un localisateur de
montants « bord à bord » est fortement recommandée.
AVERTISSEMENT
AVANT DU
SUPPORT
LA FENTE D’ACCÈS
PRÉVUE POUR LA CLÉ
À FOURCHES PERMET
DE SERRER LA VIS À
BOIS (D) SANS
RETIRER LE
PROJECTEUR.
2
