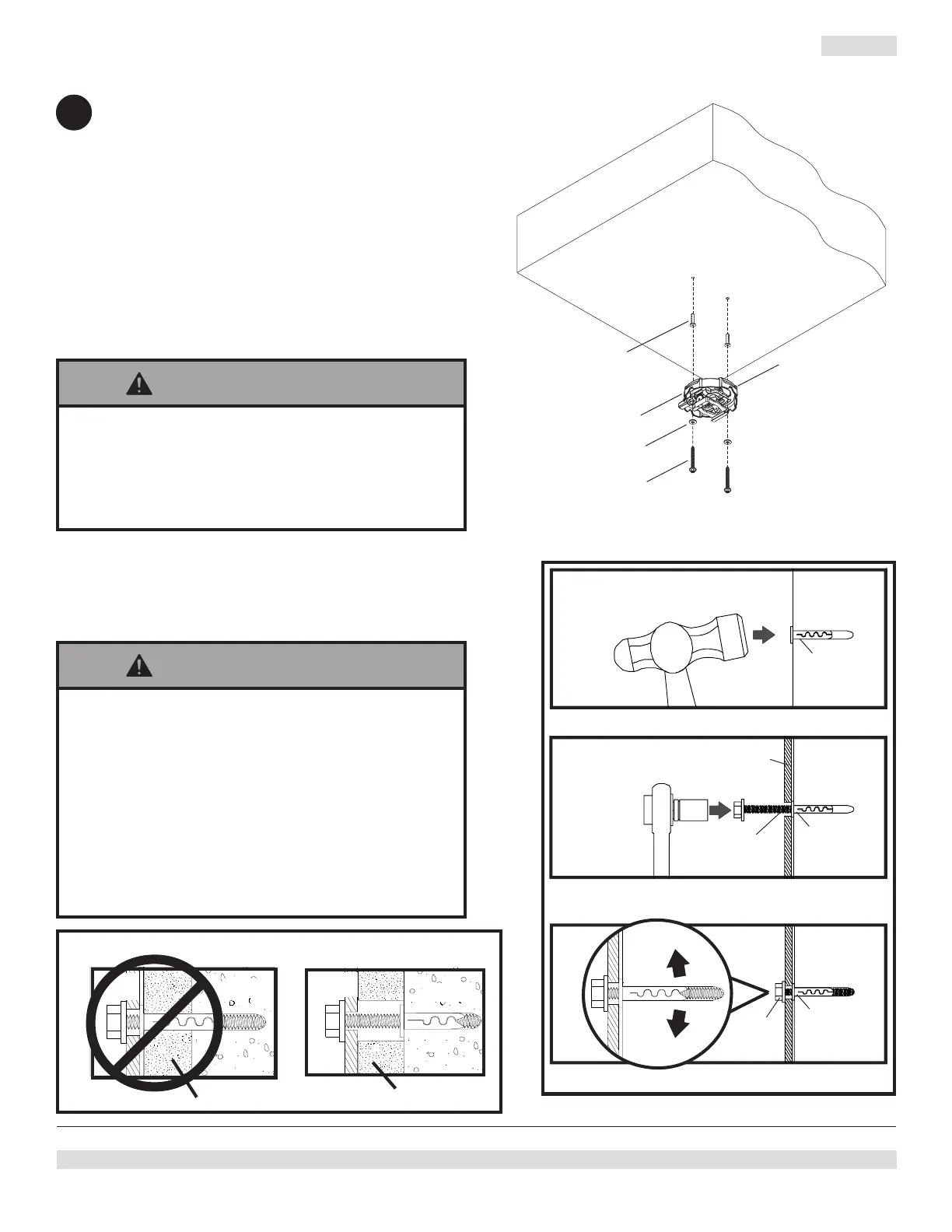

Coloque la unidad del soporte para proyectores (A)
contra el techo a manera de plantilla y marque el
centro de los dos agujeros de montaje. Taladre dos
agujeros de 1/4" (6 mm) de diámetro a una profundidad
mínima de 2.5" (64 mm). Fije la unidad del soporte
para proyectores (A) utilizando dos anclajes para
concreto (C), dos arandelas planas (F) y dos tornillos
para madera N.
o
14 x 2.5" (6 mm x 65 mm) (D), como
se muestra en la ilustraciones A y 1, 2 y 3 (abajo).
Apriete los tornillos para madera (D) utilizando una
llave de copa de 3/8" (10 mm), un destornillador
phillips o una llave plana o tipo Crescent hasta que la
unidad del soporte para proyectores (A) se fije
firmemente.
1
3
Taladre el agujero e inserte el anclaje.
VISTA EN CORTE
INCORRECTO
concreto
CORRECTO
concreto
yeso / tabique
de yeso-cartón
TECHO DE
CONCRETO
D
D
D
Ilustración A
Instalación en techos de concreto
A
2
A
TECHO DE CONCRETO
F
C
C
C
NOTA: El instalador es responsable de verificar
que el techo sostendrá, con seguridad, la carga
combinada de todos los fijadores y componentes.
Pase al paso 5.
C
PARTE DELANTERA
DEL SOPORTE
3
A
A
Coloque el soporte sobre el anclaje y fíjelo con el
tornillo.
Después de repetir el paso 1, apriete las fijaciones.
• Apriete los tornillos para madera con firmeza, pero no
en exceso. Apretarlos en exceso puede dañar los
tornillos y puede disminuir significativamente su fuerza
de fijación.
• Nunca apriete a más de 80 pulg-lb (9 N•m).
ADVERTENCIA
• Los anclajes para concreto no son para hacer
instalaciones en techos de concreto recubiertos con
capas de yeso, tabique de yeso-cartón u otro material
de acabado. Si es inevitable hacer la instalación en un
techo de concreto recubierto con yeso o tabique de
yeso-cartón, la superficie de acabado (de un grosor
máximo de hasta 5/8”) tiene que ser escariada, como
se muestra abajo. Si el grosor de la capa de yeso o
tabique de yeso-cartón tiene un grosor mayor de 5/8”,
el instalador tiene que suministrar las fijaciones
especiales.
ADVERTENCIA
yeso / tabique
de yeso-cartón
