Fixez la plaque d’adaptation (B) au projecteur à l’aide d’une vis (J, K, L ou M) pour chaque rail, comme indiqué
ci-dessous. Serrez toutes les vis, tout en maintenant le centre de gravité. Veillez à ce que la plaque d’adaptation
(B) soit droite. Réglez les pattes des rails afin de maintenir la plaque d’adaptation à l’horizontale. Serrez toutes
les vis à l’aide d’une clé hexagonale de sécurité de 4 mm tout en maintenant le centre de gravité. Si vous utilisez
des vis M3 (J), serrez celles-ci à l’aide d’une clé hexagonale de sécurité de 2 mm (H).
Remarque : Le montage des projecteurs nécessitera des vis de tailles différentes. Combinez les vis J, K, L ou
M) et un réglage des pattes approprié afin de bien caler les rails de la plaque d’adaptation (B) contre le projecteur.
Important : Afin d’insérer correctement les filetages dans les trous de fixation, vous devez serrer la vis d’au
moins trois tours complets.
Remarque : Si vous utilisez la vis (J), placez la rondelle (G) entre la vis (J) et la patte du rail.
B
• Il incombe à l’installateur de s’assurer que le
projecteur est correctement ventilé. Les pattes des
rails servent à soulever le support de la surface du
projecteur.
MISE EN GARDE
J, K, L ou M
Projecteur générique
Placez le projecteur à l’envers. Repérez la plaque d’adaptation (B), encoche tournée vers l’avant, aussi près que
possible du centre de gravité du projecteur, sans recouvrir les trous de montage. Desserrez les rails à l’aide d’une
clé hexagonale de sécurité de 4 mm (I), et s’il n’y a que trois trous de montage, enlevez le quatrième rail.
En utilisant un rail par trou de fixation, placez les pattes des rails sur les trous de fixation comme illustré ci-
dessous. Important : Si le projecteur ne dispose pas d’au moins trois trous de fixation, n’utilisez pas cette
plaque d’adaptation.
Remarque : Certains projecteurs sont munis de pieds amovibles et l’insert fileté correspondant peut servir de
trou de fixation.
Remarque : Une fois les rails en place, serrez les fixations.
*L’encoche indique l’avant du projecteur.
Remarque : Il se peut que le projecteur que vous installez ne ressemble pas tout à fait à celui qui est illustré ci-
dessous.
*
Trou de
fixation
B
5
6
Rail
Patte du rail

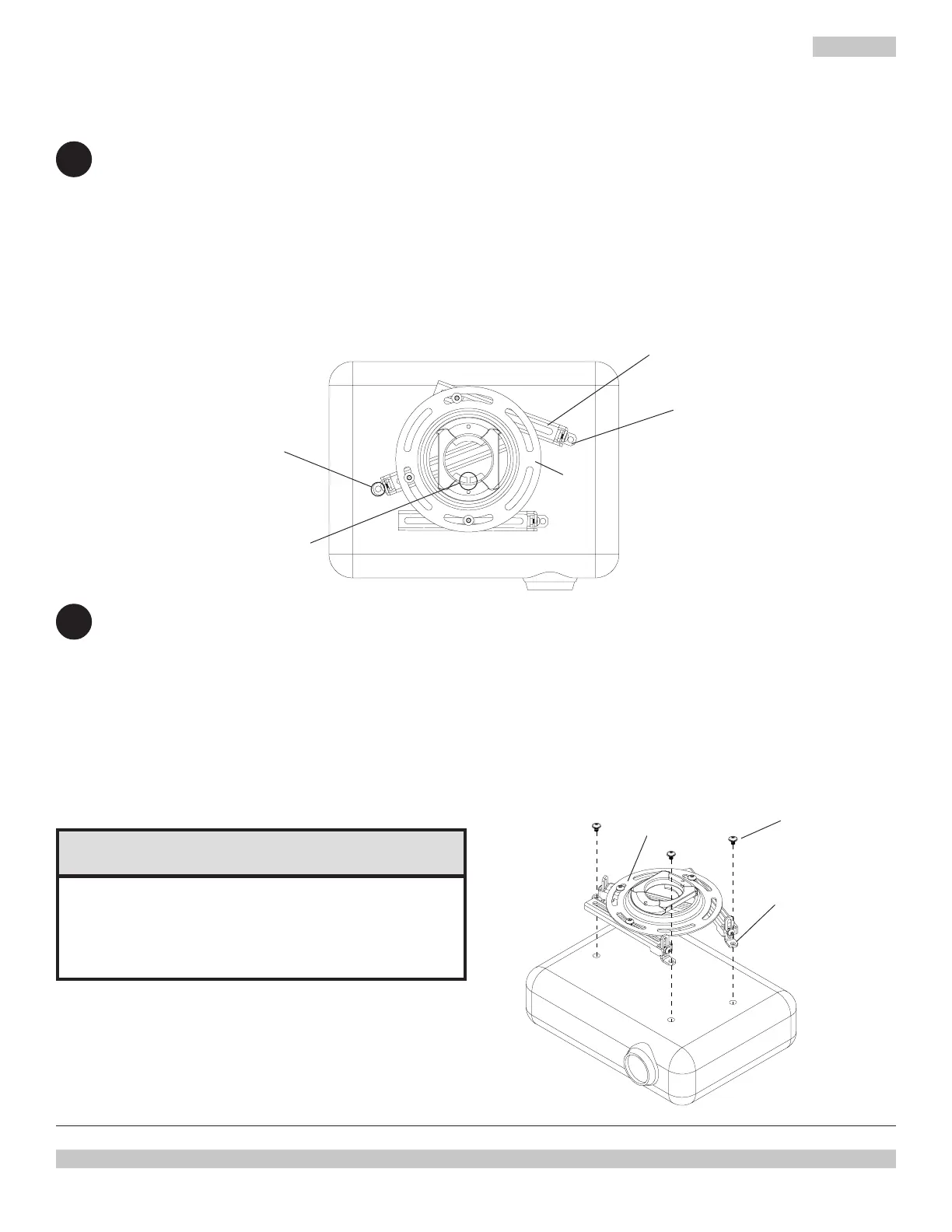

Fixation de la plaque d’adaptation au projecteur
Patte du rail
