14 von 16
AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9331-1
Anbringung von Adapterhalterungen
Legen Sie ein Tuch auf eine flache, ebene Oberfläche, die das Gewicht des Bildschirms tragen kann, damit der Bildschirm nicht zerkratzt wird.
Legen Sie den Bildschirm mit der Vorderseite nach unten ab. Falls der Bildschirm über Knöpfe auf der Rückseite verfügt, so müssen diese
entfernt werden, damit die Adapterhaltungen befestigt werden können. Setzen Sie die Adapterhalterungen (BB oder CC) auf die Bildschirmrück-
seite, richten Sie sie an den Bohrungen aus und zentrieren Sie sie wie unten dargestellt auf der Bildschirmrückseite. Befestigen Sie die Adapt-
erhalterungen unter Verwendung der entsprechenden in Abbildung 2.1 oder 2.2 dargestellten Kombination aus Schrauben, Mehrlochschrauben
und Abstandhalter an der Bildschirmrückseite.
HINWEIS: Es müssen stets die oberen und unteren Bohrungen verwendet werden.
Achten Sie darauf, dass alle Bohrungen korrekt ausgerichtet sind und ziehen Sie dann die Schrauben mit einem Kreuzschlitzschraubendreher
an.
2
• Ziehen Sie die Schrauben so an, dass die Adapterhalterungen sicher befestigt sind. Ziehen Sie die Schrauben nicht zu fest an. Durch
die beim Überdrehen entstehende Spannung können die Schrauben beschädigt werden, was ihr Haltevermögen stark reduziert und
möglicherweise dazu führen kann, dass die Schraubenköpfe sich lösen. Das maximale Drehmoment zum Festziehen der Schrauben darf 40
in • lb (4,5 Nm) nicht überschreiten.
• Sind die Schrauben nicht um drei volle Umdrehungen in die Löcher des Bildschirms eingeschraubt oder stoßen sie unten an und die
Halterung ist noch immer nicht sicher befestigt, kann der Bildschirm beschädigt werden oder das Produkt kann versagen.
ACHTUNG

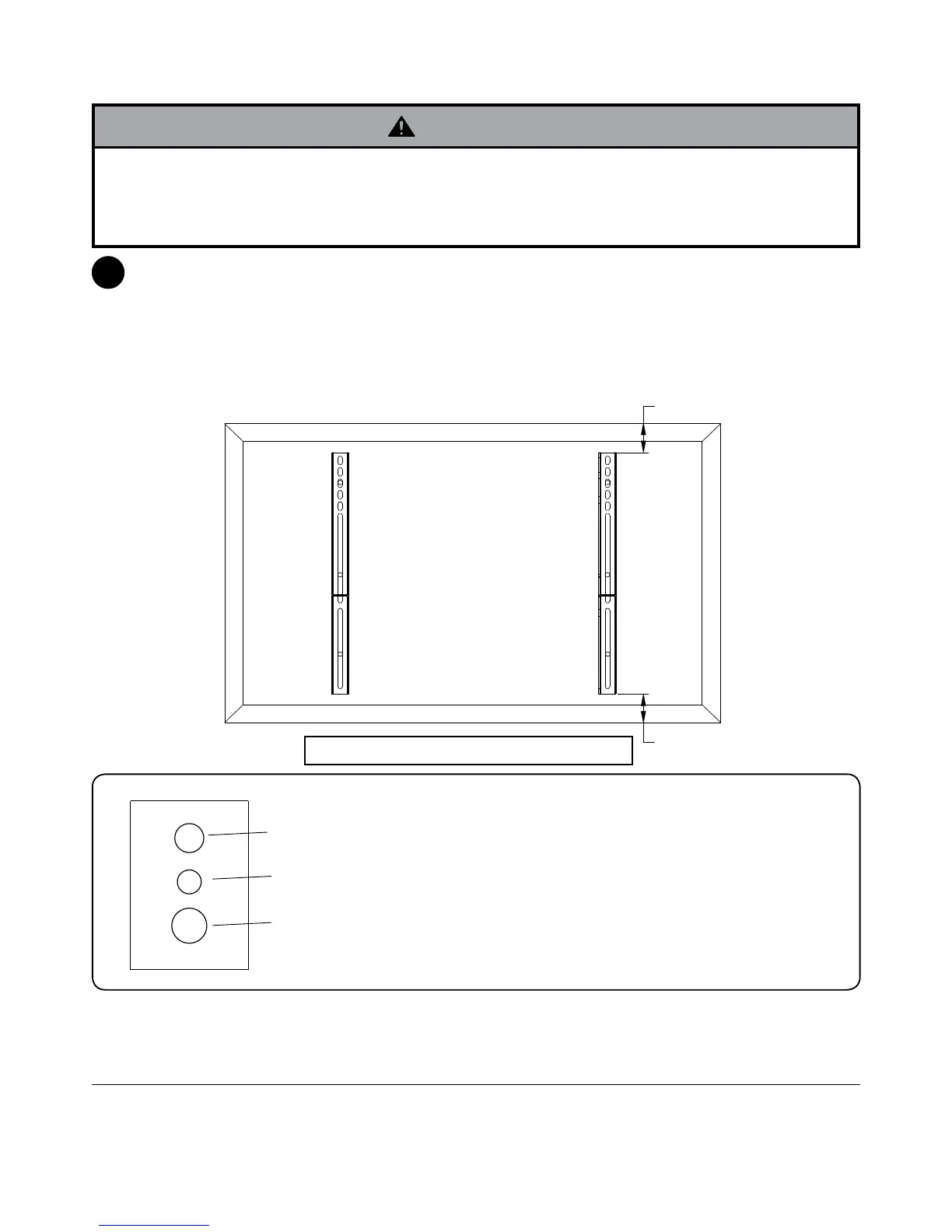

BB
oder
CC
HALTERUNGEN AUF DER
BILDSCHIRMRÜCKSEITE
SENKRECHT ZENTRIEREN
X
X
HINWEIS: DIE „X“-ABSTÄNDE MÜSSEN IDENTISCH SEIN
HINWEISE:
• Die Anzahl der verwendeten Befestigungsteile unterscheidet
sich je nach Bildschirmausführung.
• Je nach Bildschirmausführung sind möglicherweise keine
Mehrlochscheiben oder Abstandhalter erforderlich.
• Verwenden Sie das entsprechende Loch in der
Mehrlochscheibe, das der von Ihnen verwendeten
Schraubengröße entspricht.
MEHRLOCHSCHEIBE
MITTLERES LOCH FÜR M5-SCHRAUBEN
KLEINES LOCH FÜR M4-SCHRAUBEN
GROSSES LOCH FÜR M6-SCHRAUBEN
Hinweis: Für flache Bildschirme zurück zu Schritt 2-1. Für Bauch oder eingelassenen Bildschirm zurück fahren Sie mit Schritt 2-2.
