16 von 16
AUSGEGEBEN: 02-05-09 BLATT NR.: 202-9331-1

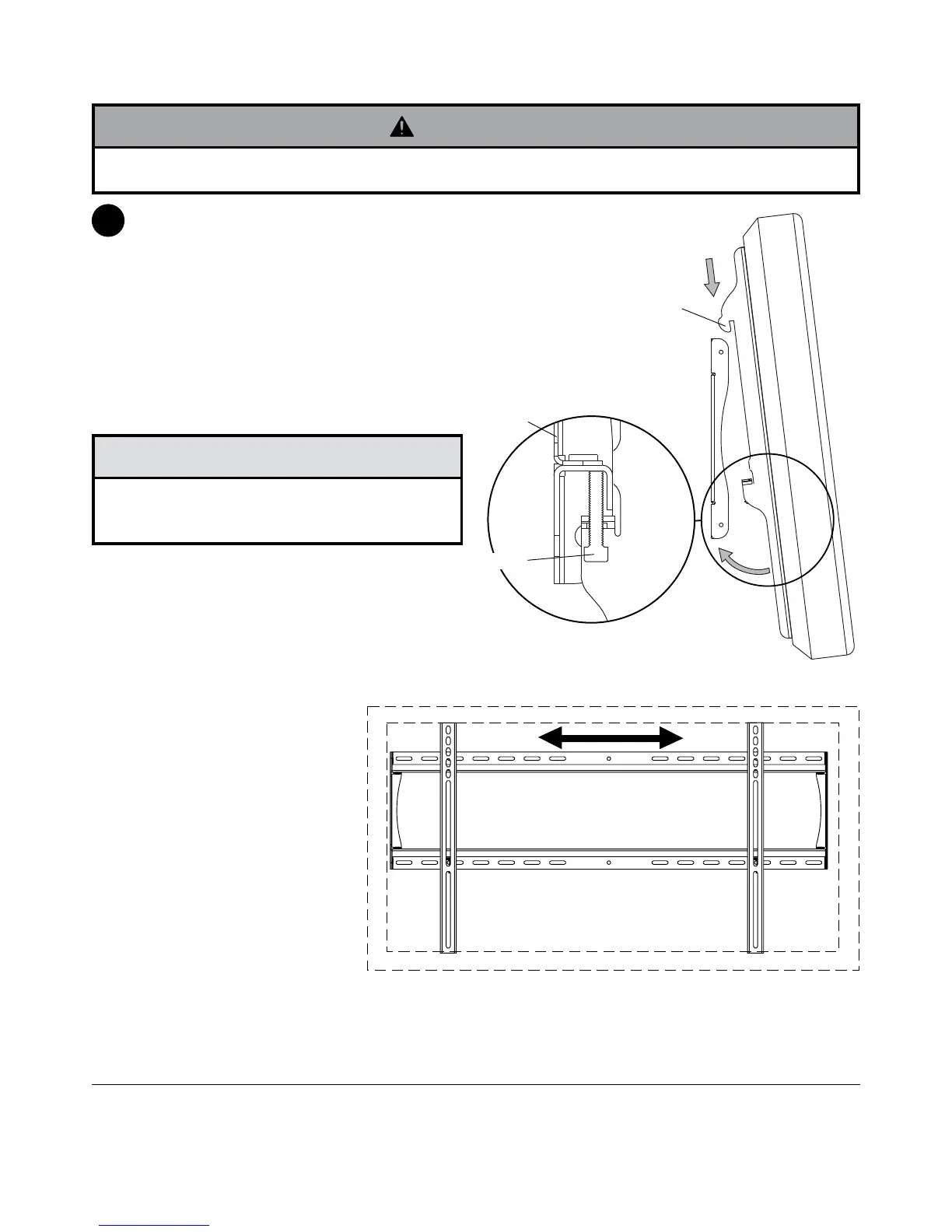

Anbringung und Abnahme des Flachbildschirms
Haken Sie die Adapterhalterungen (BB oder CC) an der
Wandplatte (AA) ein. Schwenken Sie den Bildschirm dann
langsam wie dargestellt heran.
Drehen Sie die Sicherheitsschrauben mit Hilfe eines
Inbusschlüssels für Sicherheitsschrauben (FF) mindestens sechs
Mal nach rechts, um ein Entfernen des Bildschirms zu verhindern
(siehe das Schnittbild in Abbildung 3.1). Der Bildschirm kann auf
Wunsch horizontal ausgerichtet werden (siehe Abbildung 3,2).
HINWEIS: Zum Arretieren des Bildschirms ziehen Sie die
Sicherheitsschrauben zur Wandplatte hin an wie im Schnittbild
dargestellt.
Zum Entfernen des Bildschirms vom Halter lösen Sie die
Sicherheitsschrauben, schwenken den Bildschirm vom Halter
weg und heben ihn vom Halter ab.
3
BB
oder
CC
BB
oder
CC
AA
© 2009, Peerless Industries, Inc. Alle Rechte vorbehalten.
Alle anderen Marken- und Produktnamen sind eingetragene Marken der jeweiligen Eigentümer.
Peerless Industries, Inc.
3215 W. North Ave.
Melrose Park, IL 60160
www.peerlessmounts.com
Abbildung. 3.2
Abbildung. 3.1
SCHNITTBILD
• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den Flachbildschirm sicher zu heben und zu
positionieren.
ACHTUNG
• Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen
kann der Halter beschädigt werden. Das maximale Drehmoment
zum Festziehen der Schrauben darf 40 in • lb (4,5 Nm) nicht
überschreiten.
VORSICHT
SICHERHEITSSCHRAUBEN
