Peimar PSI-3400TLM User Manual

18
WARNING! Risk of electric shock!
Î Deactivate AC-voltage when
connecting the AC-cable.
Proceed as follows:
1. Disconnect voltage.
2. Check that no voltage is present.
3. Prevent accidental reconnection
4. Strip cable as specied in the
illustration.
5. Remove swivel nut and
shove swivel nut over the
cable.
6. Attach wires to AC-terminal.
7. Push plug into sleeve.
8. Tighten swivel nut.
9. In France: Use an additional
PE-connection with a minimum
cross section of 6 - 16 mm
2
Cu.

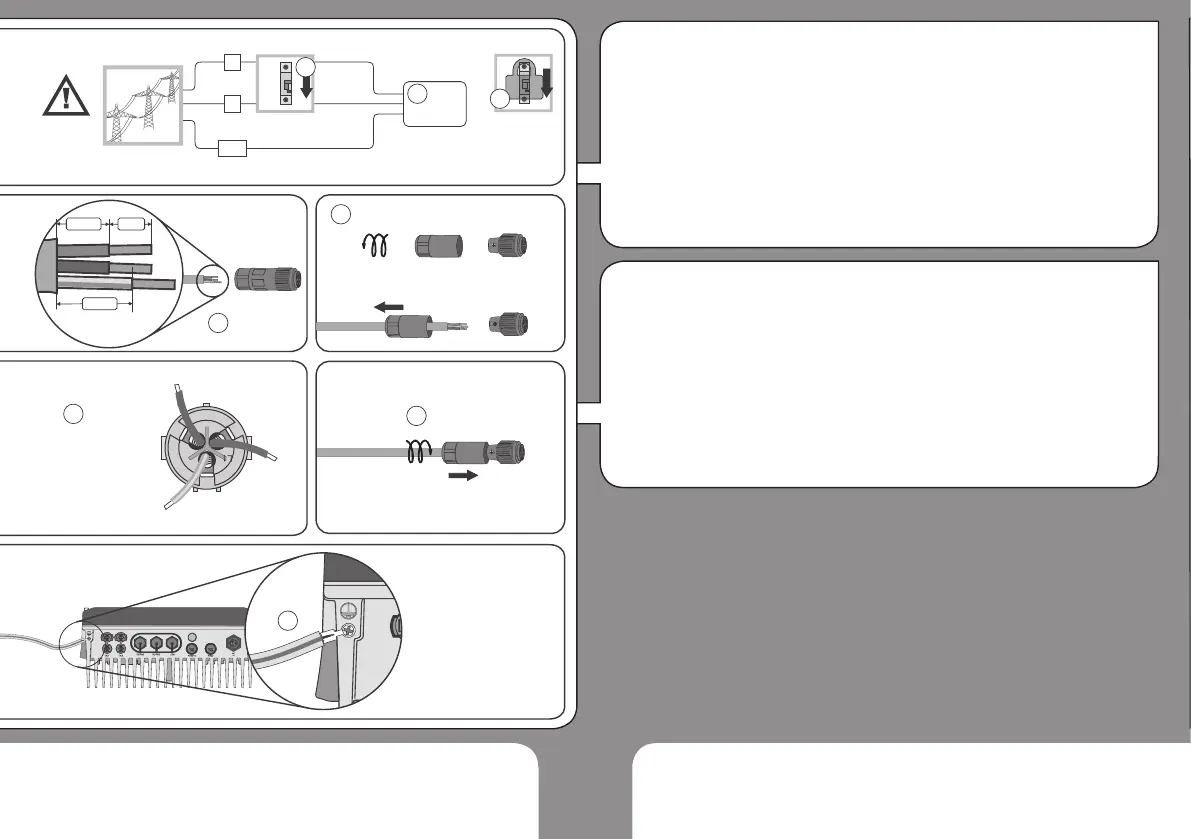

Connection of the AC Cable
L
N
PE
2
0 V ?
3
4
5
6
7
8
1
7mm20 mm
25 mm
8
AVVERTENZA! Pericolo dovuto a
scossa elettrica!
Î Disattivare la tensione AC prima di
collegare il cavo AC.
Procedere come segue:
1. Staccare la tensione.
2. Accertarsi che non sia presente
tensione.
3. Prevenire ed evitare la
riaccensione accidentale
4. Spelare il cavo come descritto.
5. Svitare il dado di raccordo
e spingere sul cavo.
6. Collegare il cavo AC al morsetto
AC.
7. Spingere il cavo nel manicotto.
8. Serrare il dado di raccordo.
9. In Francia: Utilizzare un
raccordo di PE con una sezione
di almeno 6 - 16 mm
2
Cu.
Collegamento del cavo AC
EN
IT
DC2
-
DC2+
DC1+
DC1
-
+
-
+
-
65
MPPT
MPPT
3
2 2
+
-
+
-
VV
MAX
< 550
DC
1
DC2
-
DC2+
DC1+
DC1
-
+
-
+
-
4
ESC
O
K
ESC
O
K
ESC
O
K
