DI1DI2 DI3DI4 GND
NO
COM
NC
3
1

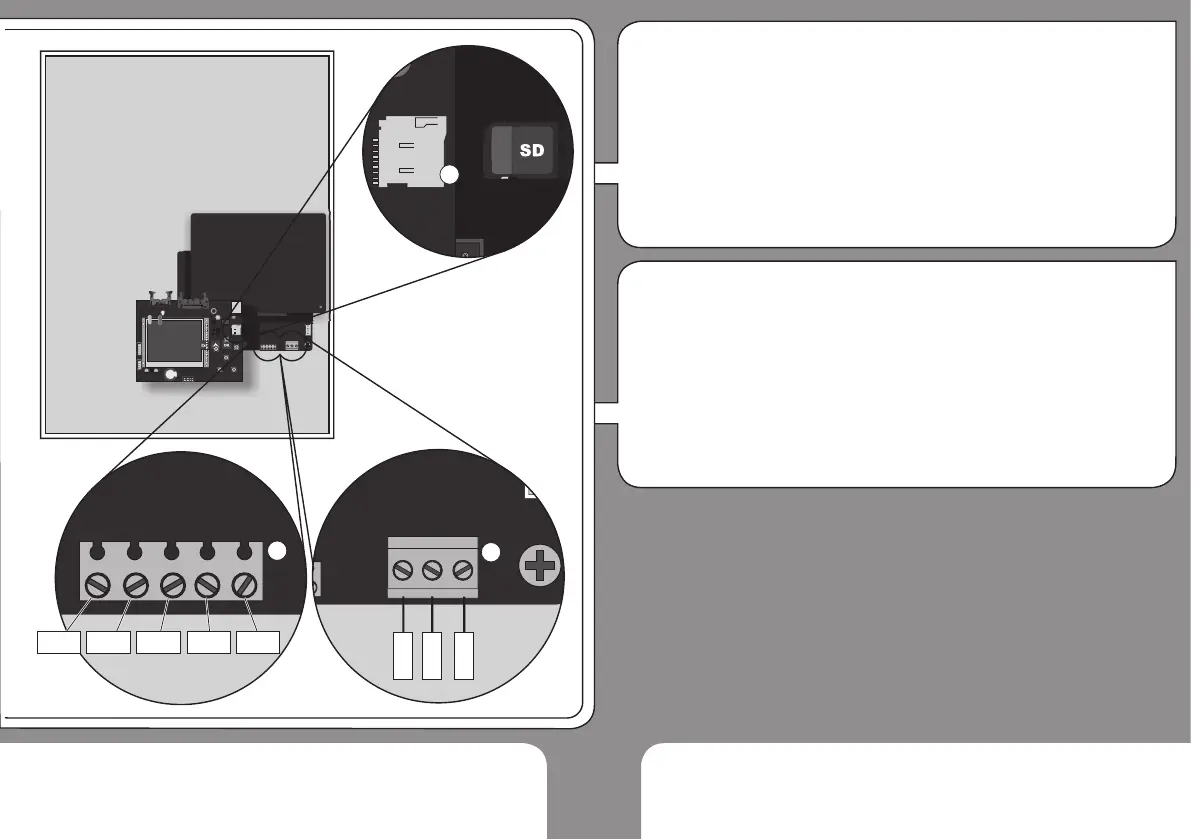

The inverter is equipped with the
following interfaces:
1. SD-card memory port: For
extension of the inverter memory
and storage of yield data.
2. 4 digital input ports for power
derating by the utility operator.
3. 1 digital output port (relay) for
switching external loads.
Schematic diagrams of
examples for the connection
are available on the following pages.
WARNING! Risk of electric shock!
Î Only open the inverter as
described on page 26.
Connections Inside Inverter
EN
L’inverter è dotato delle seguenti
interfacce:
1. Slot per scheda SD: Per ampliare
la memoria dell’inverter e per il
salvataggio dei dati di rendimento.
2. 4 ingressi digitali per la limitazione
di potenza da parte del gestore di
rete.
3. 1 uscita digitale per il
collegamento di carichi esterni
(relè).
Disegni schematici per il
collegamento sono disponibili
alle pagine seguenti.
AVVERTENZA! Pericolo dovuto a
scossa elettrica!
Î Aprire l’inverter solo come
descritto a pagina 26.
Collegamenti nell’inverter
IT
