Peimar PSI-3400TLM User Manual

20
WARNING! Risk of electric shock!
Î Cover PV-modules when working
on the connection cables.

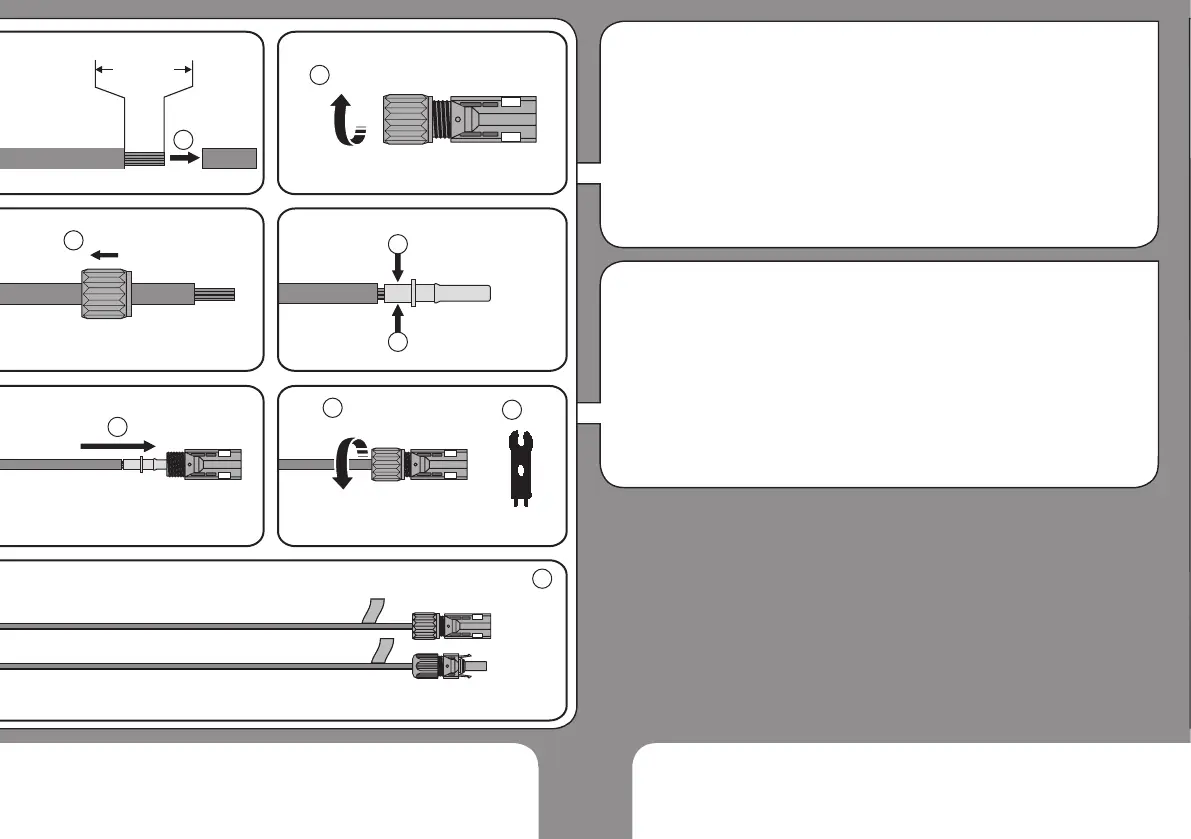

Proceed as follows:
1. Strip cable.
2. Unscrew plug.
3. Put swivel nut on the cable.
4. Crimp cable on the plug contact.
5. Insert plug contact to the
plug. Pull on contact in
order to check that the contact is
locked in the plug.
6. Screw swivel nut on plug.
7. Tighten swivel nut on the plug with
spanner kit.
8. Label all plugs.
EN
PV Connection (PV Plugs)
6 - 7.5 mm
1
3
2
4
4
5
6
1
1
7
8
Solar Module PV1-
Solar Module PV1+
AVVERTENZA! Pericolo dovuto a
scossa elettrica!
Î Scoprire i moduli fotovoltaici
quando si interviene sui cavi di
collegamento.
Procedere come segue:
1. Spelare il cavo:
2. Svitare la spina.
3. Spingere il dado di raccordo sul
cavo.
4. Crimpare il contatto sul cavo.
5. Spingere il contatto nella
spina. Tirare sul contatto
per vericare la sede corretta.
6. Avvitare il dado di raccordo sulla
spina.
7. Serrare il dado di raccordo con la
chiave di montaggio.
8. Contrassegnare tutti i cavi.
Collegamento FV (connettore FV)
IT
