Instrukcja obsługi
PL
Uwaga
Przewód bezpieczeñstwa. Ten przewód należy podłączyć do masy samochodu. W przeciwnym
razie, na ekranie nie wyßwietli sié obraz podczas odtwarzania pliku wideo lub zdjęć.

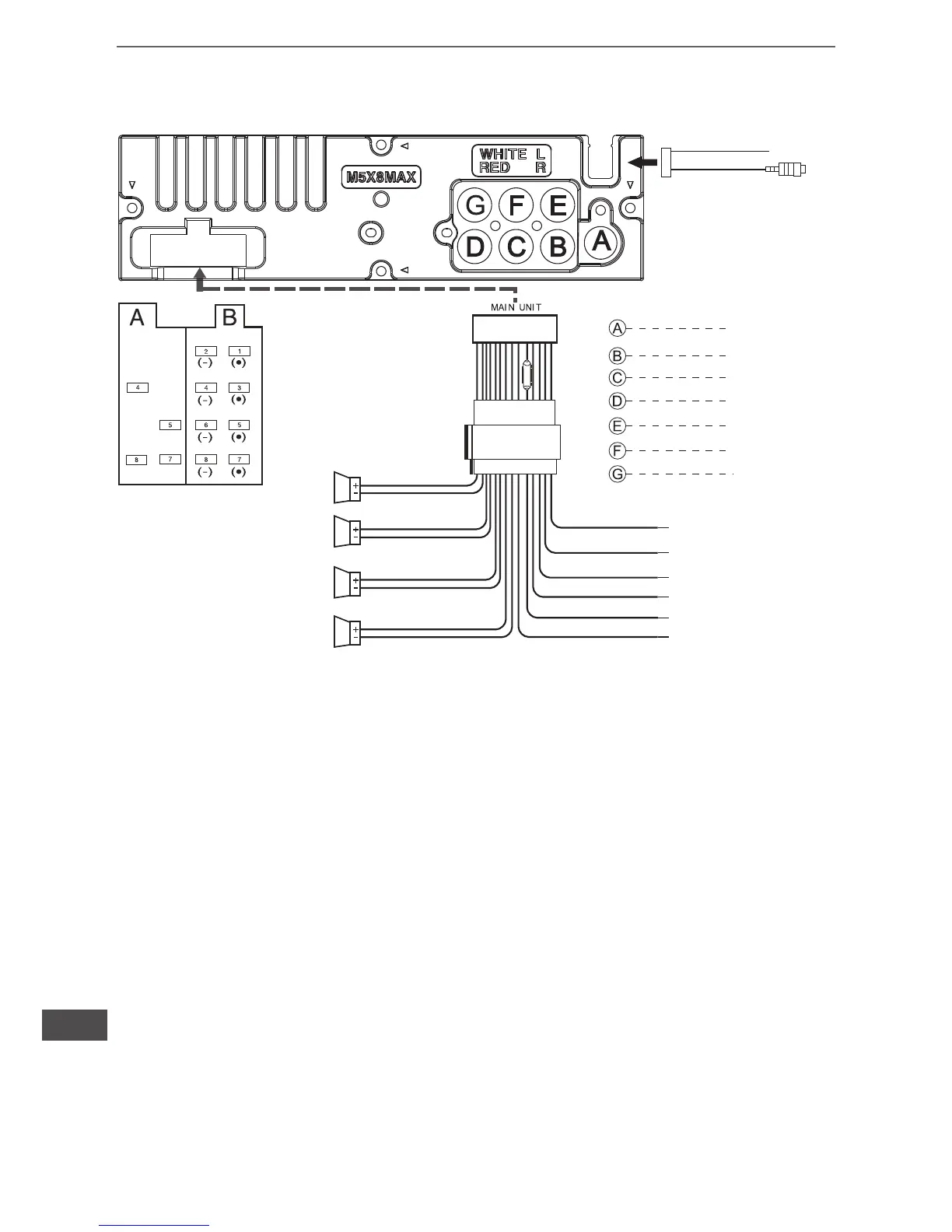

DIAGRAM PODŁĄCZANIA PRZEWODÓW
SZARY
SZARO-CZARNY
FIOLETOWY
FIOLETOWY - CZARNY
BIAŁY
GŁOŚNIK LEWY PRZÓD
GŁOŚNIK LEWY TYŁ
GŁOŚNIK PRAWY TYŁ
GŁOŚNIK PRAWY PRZÓD
BIAŁO-CZARNY
ZIELONY
ZIELONY-CZAARNY
15A
RÓŻOWY
BRĄZOWY
CZERWONY
CZARNY
ŻÓŁTY
NIEBIESKI
ZASILANIE (B+)
STEROWANIE KAMERĄ
COFANIA (B+)
PRZEWÓD
BEZPIECZEŃSTWA
PODTRZYMANIE PAMIĘCI
UZIEMIENIE (B-)
ZASILANIE ANTENY
Gniazdo anteny
Antena Bluetooth
Subwoofer
Wyjście - kanał prawy tył
Wyjście - kanał lewy tył
Wyjście - kanał prawy przód
Wyjście - kanał lewy przód
Wejście video kamery cofania
Wyjście video
TYLNY
PRAWY GOŚNIK
PRZEDNI
PRAWY GOŚNIK
PRZEDNI
LEWY GOŚNIK
TYLNY
LEWYY GOŚNIK
GND
ANTENA
PODTRZYMANIE
PAMIĘCI +12V
ZASILANIE
+12V
PODSTAWOWE OPERACJE
PIERWSZE URUCHOMIENIE
Przed pierwszym włączeniem radia lub przed włączeniem radia po tym jak został odłączony
akumulatora należy zdjąć panel i wąskim przedmiotem wcisnąć przycisk reset.
Uwaga: W przypadku gdy radio działa niepoprawne, na wyświetlaczu pojawiają się błędy
należy również zresetować radio w ten sam sposób. Reset powoduje wykasowanie ustawień
radia oraz kasuje ustawienia zegara.
ON / OFF
Wciśnij przycisk POWER (2) aby włączyć radio. Naciśnij i przytrzymaj przycisk dłużej niż 3s by
wyłączyć radio.
